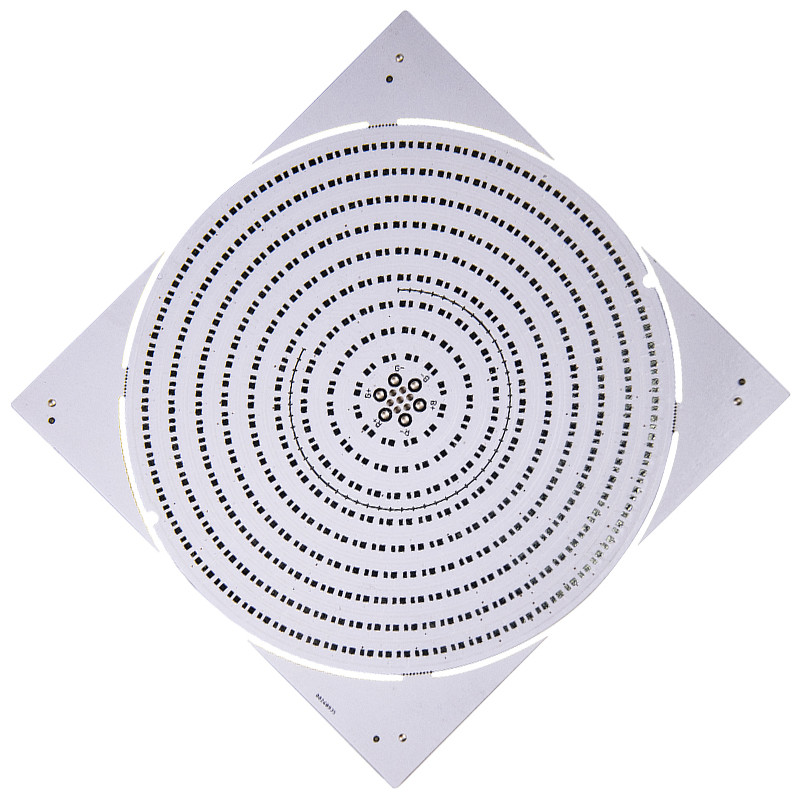

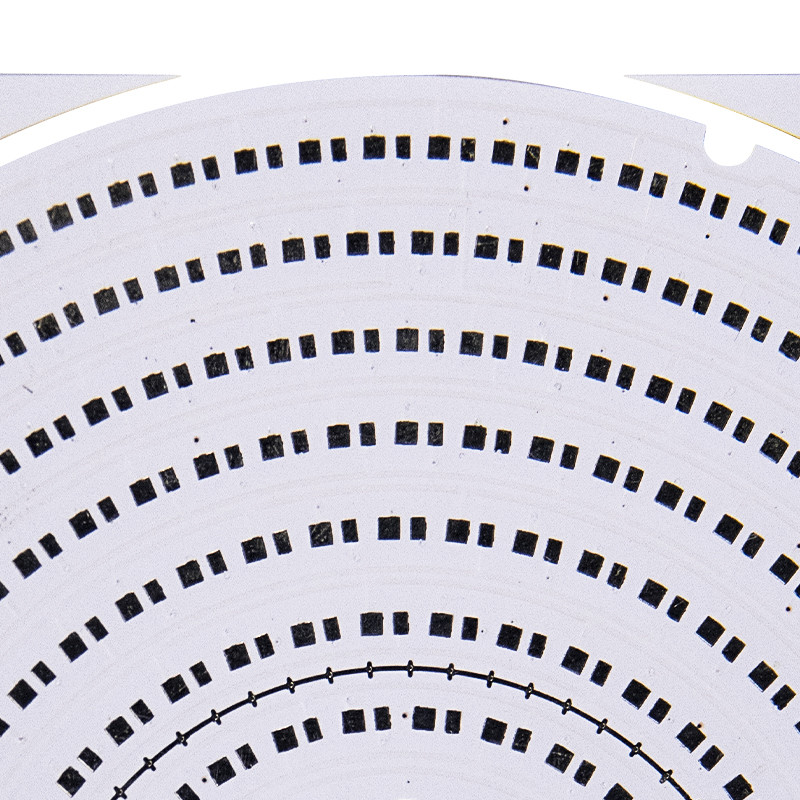

Bulbo tomado partido do diodo emissor de luz da eletrônica de Smart da camada do PWB do OEM OSP HASL um único
A placa do PWB da luz do diodo emissor de luz do OEM conduziu o PWB de alumínio da eletrônica esperta do bulbo
Enquanto a tecnologia do PWB continuou a evoluir, pavimentou a maneira para a criação de um anfitrião de excitar inovações de produto. Um excelente exemplo é o desenvolvimento do PWB para a iluminação do diodo emissor de luz. O diodo emissor de luz é soldado à placa de circuito e caracteriza uma microplaqueta que produza a luz quando conectada eletricamente. Um dissipador de calor térmico e uma base cerâmica são usados para ligar a microplaqueta.
Uma placa do PWB do diodo emissor de luz tende a gerar um volume alto de calor, fazendo o difícil refrigerar através dos meios tradicionais. Consequentemente, o núcleo PCBs do metal é escolhido frequentemente para a aplicação do diodo emissor de luz devido a sua capacidade aumentada para dissipar o calor. O alumínio é em particular usado frequentemente fabricar placas de circuito para luzes do diodo emissor de luz. O PWB de alumínio inclui tipicamente uma camada fina de material dielétrico termicamente condutor que possa transferir e dissipar o calor com eficiência muito maior do que um PWB rígido tradicional.
|
1
|
Descrição
|
Especificação do PWB
|
|
2
|
Material
|
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum
|
|
3
|
Camada
|
1-20
|
|
4
|
Espessura da placa
|
0.2mm- 4.0mm
|
|
5
|
Tolerância da espessura da placa
|
+/--10%
|
|
6
|
Espessura de cobre
|
17.5um-175um (0.5oz-5oz)
|
|
7
|
Min Trace Width
|
0.15mm
|
|
8
|
Min Space Width
|
0.15mm
|
|
9
|
Min Drilling Dia
|
0.2mm
|
|
10
|
Espessura do cobre de PTH
|
0.4-2mil (10-50um)
|
|
11
|
Tolerância gravura a água-forte
|
±1mil (±25um)
|
|
12
|
ângulo do V-corte
|
25°, 30°, 45°, 60°
|
|
13
|
Força da pérola da linha
|
≥ 6lb/in (≥ 107g/mm)
|
|
14
|
Controle e tolerância da impedância
|
50Ω±10%
|
|
15
|
Twist&Wrap
|
≤ 0,5%
|
|
16
|
Soldermask
|
Verde, vermelho, azul, branco, preto, amarelo
|
|
17
|
Revestimento/chapeamento de superfície
|
HASL/chapeamento de HASL/OSP/Gold/imersão sem chumbo Gold/ENIG
|
Aplicações do diodo emissor de luz do PWB:
Uma placa do PWB do diodo emissor de luz tende a gerar um volume alto de calor, fazendo o difícil refrigerar através dos meios tradicionais. Consequentemente, o núcleo PCBs do metal é escolhido frequentemente para a aplicação do diodo emissor de luz devido a sua capacidade aumentada para dissipar o calor. O alumínio é em particular usado frequentemente fabricar placas de circuito para luzes do diodo emissor de luz. O PWB de alumínio inclui tipicamente uma camada fina de material dielétrico termicamente condutor que possa transferir e dissipar o calor com eficiência muito maior do que um PWB rígido tradicional.
FAQ:
Q1. Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Como sobre os custos de envio?
: Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.
