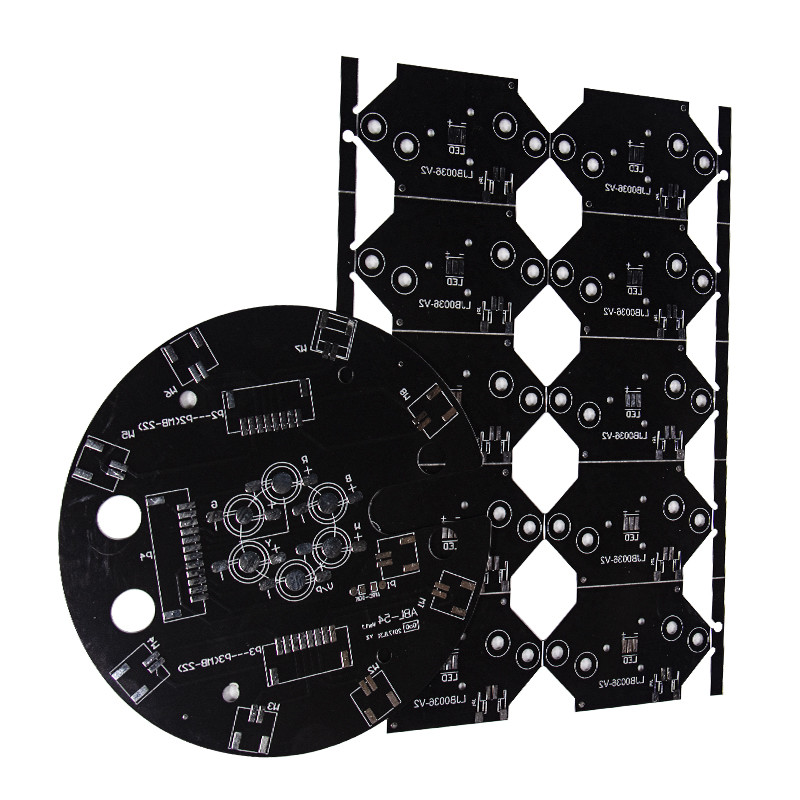

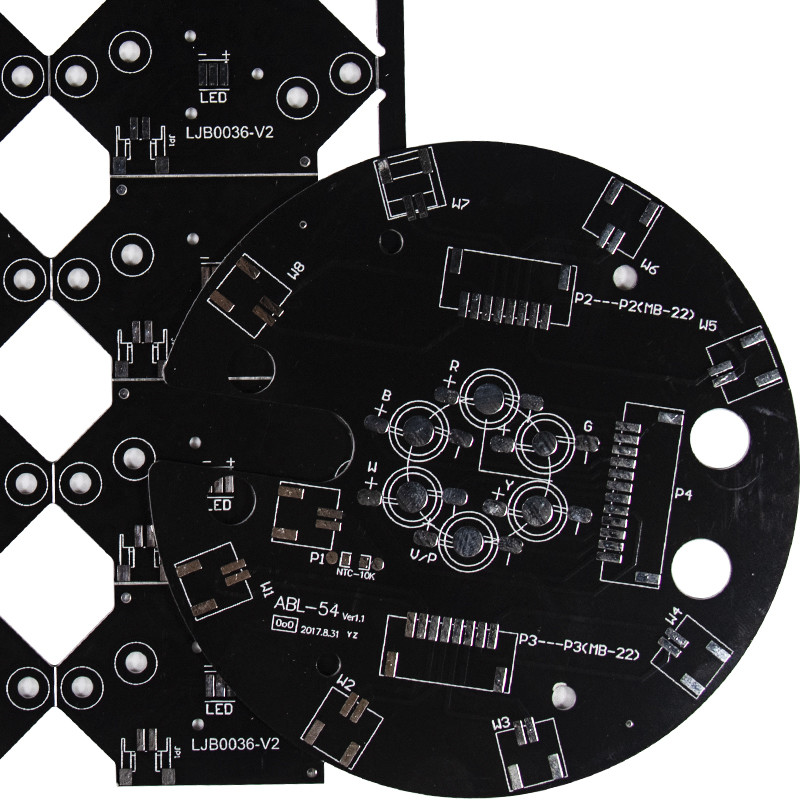

Única dissipação de calor de alumínio tomada partido da placa de circuito do PWB 94v0 boa
Uma camada fina de dielétrico termicamente condutor mas eletricamente isolando é laminada entre uma base do metal e uma folha de cobre. A folha de cobre é gravada no teste padrão desejado do circuito e a base do metal tira o calor longe deste circuito através do dielétrico fino.
O PWB de alumínio é uma estratificação folheada de cobre metal-baseada original; tem a boa condutibilidade térmica, o desempenho elétrico da isolação e fazer à máquina.
O PWB de alumínio é um do PWB metal-baseado, incluindo a folha de cobre, a camada de isolamento térmica e a carcaça do metal, sua partilha da estrutura em três camadas:
A dissipação de calor tida recursos para por esta construção é dramaticamente superior às construções FR-4 padrão. Os dielétricos usados são tipicamente 5 a 10 vezes tão termicamente condutoras quanto o cola Epoxy-vidro convencional e um décimo da espessura tendo por resultado transferência térmica exponencialmente mais eficiente do que um PWB rígido convencional.
Embora os conversores de poder e os diodos emissores de luz sejam os usuários os maiores destes produtos, as empresas automotivos e do RF igualmente estão olhando para aproveitar-se dos benefícios destas construções. Uma única construção da camada é a mais simples, construção o mais termicamente condutora e a mais eficaz na redução de custos. Os projetos com contagens componentes mais altas não podem ter a sala para todo o roteamento exigido em uma única camada. Um projeto de duas camadas é exigido neste caso. Uma folha fina do dielétrico, tipicamente ao redor .006" grosso, é furada, chapeado e gravado bem como um dobro padrão tomou partido a placa de circuito impresso. A folha é laminada então usando o material de ligamento termicamente condutor à base do metal. Os resultados extra desta camada de distribuição nos componentes mais distante longe do dissipador de calor e reduziram para transferência assim esta construção são recomendados somente quando necessários.
| SÉRIE | ARTIGO | DADOS TÉCNICOS |
| 1 | Nome do produto | A base de alta qualidade 5630 conduziu a placa de alumínio do PWB |
| 2 | Tipo | sunsoar |
| 3 | Camada | 1-24 camadas |
| 4 | Max Board Size | 457x610mm |
| 5 | Min Board Thickness | 4 (camadas) 0.40mm/16mil |
| 6 (camadas) 0.80mm/32mil | ||
| 8 (camadas) 1.00mm/40mil | ||
| 10 (camadas) 1.20mm/48mil | ||
| 6 | Min Line Width 1 | 0.10mm/4mil |
| 7 | Afastamento de MinLine | 0.10mm/4mil |
| 8 | Min Hole Size | 0.20mm/8mil |
| 9 | Espessura de parede de PTH | 0.020mm/0.8mil |
| 10 | Tolerância do diâmetro de PTH | ±0.05mm/±2mil |
| 11 | Tolerância do diâmetro do furo de NPTH | ±0.025mm/±1mil |
| 12 | Esboço Tolence | ±0.1mm/±4mil |
| 13 | S/M Pitch | 0.08mm/3mil |
| 14 | Prolongamento | 10:1 |
| 15 | Envoltório e torção do PWB | ≤0.7% |
| 16 | Força elétrica | >1.3KV/mm |
| 17 | Força de casca | 1.4N/mm |
| 18 | Abrasão da máscara da solda | ≥6H |
| 19 | Inflamabilidade do PWB | 94V-0 |
| 20 | Controle da impedância | ±5% |
FAQ:
Q1. São você uma fábrica ou a empresa de comércio?
: Nós temos nossas próprias fabricação do PWB & fábrica do conjunto.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Que serviço você tem?
: Nós estamos fornecendo a fabricação do PWB, componentes comprando, conjunto do PWB, conjunto completo.
