2 serviço de alumínio sem chumbo do ODM do OEM da placa de circuito do PWB do diodo emissor de luz da camada HASL
A placa 94V0 ROHS do PWB de Aluminum Led Light do fabricante do PWB conduziu a placa do PWB

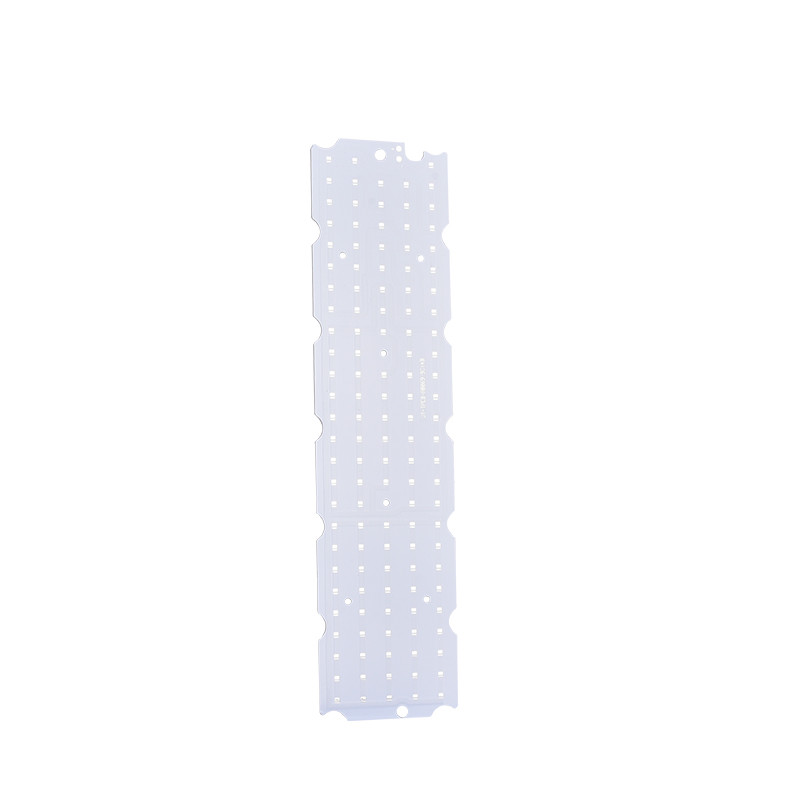

A carcaça de alumínio é uma placa cobre-folheada metal-baseada com boa função de dissipação do calor. Geralmente, a placa único-tomada partido é composta de uma estrutura da três-camada, que seja uma camada do circuito (folha de cobre), uma camada de isolamento, e uma camada baixa do metal. O PWB de alumínio da placa é comum em produtos da iluminação do diodo emissor de luz. Há dois lados, o lado branco é soldado com pinos do diodo emissor de luz, e as outras mostras de lado a cor original do alumínio. Geralmente, será em contato com a parte termicamente condutora após ter aplicado a pasta condutora térmica. Atualmente, há carcaças cerâmicas, e assim por diante.
PWB de alumínio | |
Tamanho máximo do painel | 1470mm*600mm |
Espessura de cobre | 0.5oz, 1oz, 2oz, 3oz |
Espessura dielétrica (à carcaça) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Espessura do núcleo da carcaça | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 3.2mm |
Espessura terminada da placa | 0.4mm a 4.0mm |
Tolerância da espessura | +/- 10% |
Fazer à máquina de alumínio | A perfuração, batendo, moendo, distribuir, Dado-perfurando, interrompe a aba disponível |
Tamanho do furo de Mínimo Terminação | 0.25mm |
Tensão de trabalho máxima | 2.5k VDC (dielétrico) 3.75k VDC de 0.075mm (dielétrico de 0.15mm) |
Largura de trilha mínima | 0.2mm (8mils) |
Diferença de Mínimo Trilha | 0.2mm (8mils) |
Passo mínimo da almofada de SMD | 0.2mm (8mils) |
Revestimento de superfície | HASL, HASLLeadfree, ouro da imersão, OSP |
Cor da máscara da solda | Branco, branco especial claro do diodo emissor de luz, preto, MATT Black, outro disponível |
Cor da legenda | Preto, branco, outro disponíveis |
E-teste | SIM |
Rosh | SIM |
Padrão de referência | Classe 2 de IPC-A-600G |
Furos especiais | Ponto que enfrenta, furos do copo |
Os dados entraram | Gerbers, AutoCad, Cam350, |
A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada por ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Foi fundado em 2012 e foi cometido à inovação e ao desenvolvimento sustentável da tecnologia eletrônica. É usado na fabricação e nas vendas do vário metal PCBs, diodo emissor de luz e produtos relacionados. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, da maquinaria, das comunicações, as automotivos e o outro que exigem a dissipação de calor. Com uma equipe de equipe de alta administração e de projeto de R & de D com uma experiência média da indústria de mais de 8 anos, nós criamos uma rede de distribuição mundial forte e os canais de vendas, e nossos produtos vendem bem no pacífico-asiático, na Europa, na América, e no Médio Oriente.
Nós proporcionamos serviços de uma parada da personalização de PCB/PCBA. Para encontrar toda a exigência do PCB/PCBA do cliente é Intech circuita o objetivo do serviço!
FAQ:
Q1. Que especificações o fazem precisam para a cotação do PWB?
: Nós precisamos seus arquivo do PWB Gerber, espessura da placa, espessura de cobre, revestimento de superfície e quantidade de citá-lo.
Q2. São você empresa comercial ou o fabricante?
: Nós somos fabricante do PWB com 12 anos de experiência nesta área.
Q3: Que é sua quantidade de ordem mínima?
: MOQ é 1 PCS.
