PWB de alumínio claro da placa de circuito SMD da barra do diodo emissor de luz de Min Trace Width 0.15mm
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: PWB da tira do diodo emissor de luz
Realçar:

placa de circuito da barra de luz do diodo emissor de luz de 0.15mm

,

Placa de circuito da barra clara do diodo emissor de luz de SMD

,

PWB da tira do diodo emissor de luz de Trace Width 0.15mm

Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem interna do vácuo, embalagem padrão exterior da caixa da caixa.
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Nome do produto: PWB da tira do diodo emissor de luz
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Tela de seda: branco, preto, amarelo
Testes elétricos: Dispositivo elétrico/ponta de prova de voo
Tolerância do furo: PTH: ±0.075, NTPH: ±0.05
Revestimentos de superfície: OSP, HASL, HASL se, ouro da imersão, etc.
Descrição de produto

PWB de alumínio claro da placa de circuito SMD da barra do diodo emissor de luz de Min Trace Width 0.15mm



Placas conduzidas de alumínio do PWB da placa SMD do PWB da tira do PWB do diodo emissor de luz para barras do diodo emissor de luz



Aplicação do PWB do diodo emissor de luz:

Você pode querer saber sobre os exemplos possíveis do uso do PWB do diodo emissor de luz. Os casos aplicáveis são muitos, mas nós mencionaremos alguns dos populares.

1. indústria médica

Interessá-lo-á saber que a indústria médica é um dos beneficiários principais das aplicações do PWB do diodo emissor de luz.

A maioria do equipamento que médico você sabe ou vê no hospital é feito do PWB do diodo emissor de luz. A razão para aquela é porque o diodo emissor de luz PCBs tende a fornecer mais luz do que as placas de circuito tradicionais.

Também, a preferência é feita iluminando as ferramentas usadas durante exames médicos e cirurgias. Para assegurar-se de que as placas de circuito estejam funcionando eficazmente, o PWB de alumínio será usado durante o processo de manufatura porque transfere eficazmente o calor ao manter a estabilidade das partes de equipamento médicas quando no uso.



2. telecomunicações

Com exceção da utilização no setor médico, o diodo emissor de luz PCBs pode igualmente ser usado na indústria das telecomunicações. Há dois maiores protagonismo jogados por estas placas de circuito em dispositivos da telecomunicação.

Primeiramente, o diodo emissor de luz PCBs (especialmente aqueles fabricados com PWB de alumínio) eficazmente transfere e dissipa o calor da placa. Desse modo, você está seguro que a placa de circuito estará o teste do tempo porque não está no perigo imediato do funcionamento precário devido ao superaquecimento.

Em segundo e o mais importante, o diodo emissor de luz PCBs é usado no setor de telecomunicação devido às placas da importância total das exposições e dos indicadores nas placas no equipamento de telecomunicação.



3. TIC e tecnologia

Se você é competente com como a indústria das Tecnologias de Informação trabalha, você compreenderá porque o diodo emissor de luz PCBs é usado na maior parte em vez das outras placas de circuito. Por exemplo, os computadores e os computadores pessoais (PCes) aquecem o a maioria após certas horas do uso. Isso podia causar os danos aos componentes internos dos computadores.

Contudo, se os PCes e os computadores foram fabricados com diodo emissor de luz PCBs, os danos serão limitados devido à dissipação eficaz do calor da placa de circuito.



4. indústria automóvel

Esta vez, nós estamos olhando como o diodo emissor de luz PCBs pode ser o último recurso para os fabricantes de automóvel que querem melhorar na qualidade e na eficácia de seus indicadores e luzes de freio.

O diodo emissor de luz PCBs é preferido na maior parte durante a produção do automóvel devido a seus eficiência e preços competitivos aumentados.



5. casos adicionais do uso

As quatro (4) aplicações do diodo emissor de luz PCBs não são únicas. Em lugar de, há diversas outras aplicações e usa caixas das placas que de circuito você precisa de saber aproximadamente.



Primeiramente, o diodo emissor de luz PCBs é usado em produzir dispositivos do consumidor, como:

  • Conversores de poder

  • Aplicações da aviação

  • Luzes decorativas

  • Aplicações marinhas

  • ambientes da Baixo-luz

  • Luz escondida

  • Lanterna elétrica

  • Iluminação do elevador e

  • Acessórios de acampamento

1

Descrição

Especificação do PWB

2

Material

FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum

3

Camada

1-20

4

Espessura da placa

0.2mm- 4.0mm

5

Tolerância da espessura da placa

+/--10%

6

Espessura de cobre

17.5um-175um (0.5oz-5oz)

7

Min Trace Width

0.15mm

8

Min Space Width

0.15mm

9

Min Drilling Dia

0.2mm

10

Espessura do cobre de PTH

0.4-2mil (10-50um)

11

Tolerância gravura a água-forte

±1mil (±25um)

12

ângulo do V-corte

25°, 30°, 45°, 60°

13

Força da pérola da linha

≥ 6lb/in (≥ 107g/mm)

14

Controle e tolerância da impedância

50Ω±10%

15

Twist&Wrap

≤ 0,5%

16

Soldermask

Verde, vermelho, azul, branco, preto, amarelo

17

Revestimento/chapeamento de superfície

HASL/chapeamento de HASL/OSP/Gold/imersão sem chumbo Gold/ENIG

18

Certificado

ROSH. ISO9001, certificado do UL

19

Arquivo

Protel 99se/P-CAD/Autocad/Cam350

20

Embalagem interna

Vácuo que embala, saco de plástico

21

Embalagem exterior

Embalagem padrão da caixa

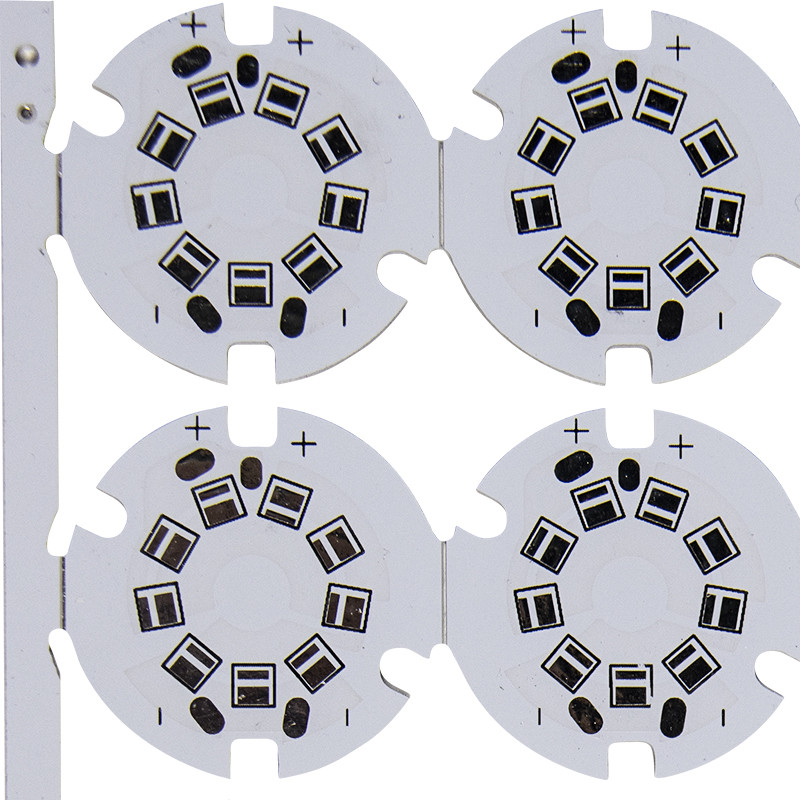

PWB de alumínio claro da placa de circuito SMD da barra do diodo emissor de luz de Min Trace Width 0.15mm 0

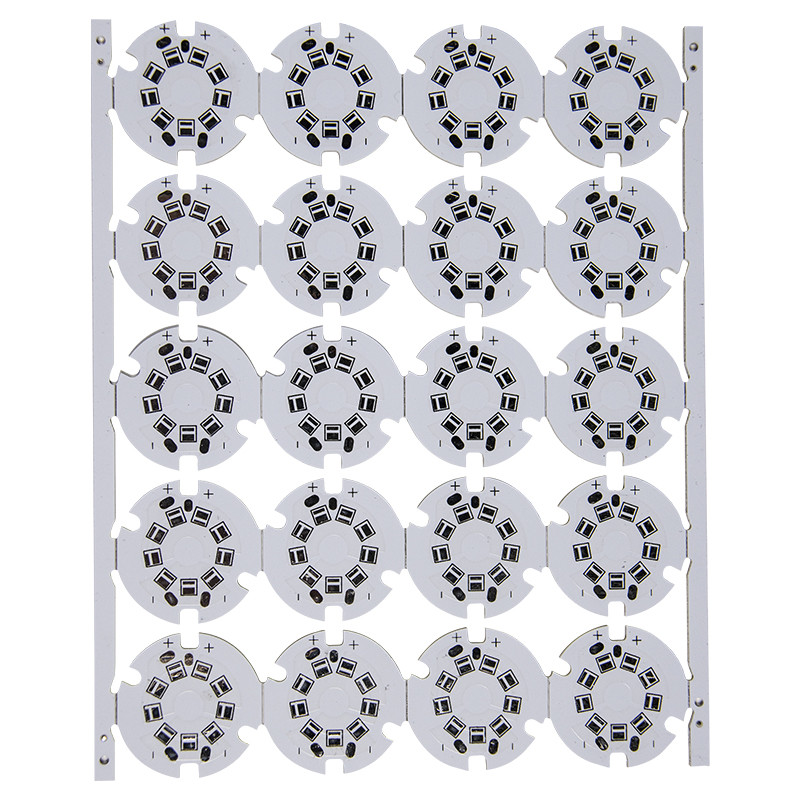

PWB de alumínio claro da placa de circuito SMD da barra do diodo emissor de luz de Min Trace Width 0.15mm 1
FAQ:



Q1.  Quanto tempo é o prazo de execução?

:  Para amostras, tomará 5-7 dias do trabalho; para pedidos em grandes quantidades, tomará 10-15 dias da palavra.



Q2:  Todos seus produtos são certificados com UL, ROHS etc.?

:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.



Q3:  Como posso eu conseguir uma amostra verificar sua qualidade?

:  Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
