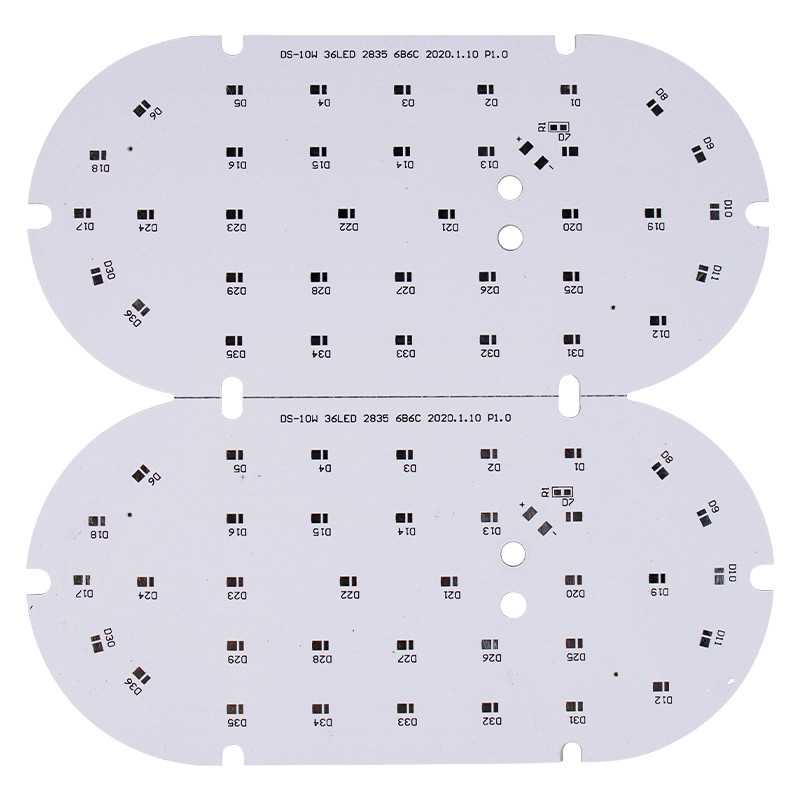

Um PWB do diodo emissor de luz é um PWB do núcleo do metal, que use o metal como a matéria-prima, tal como o alumínio, o ferro, ou o cobre. Na maioria dos casos, o diodo emissor de luz PCBs é PCBs de alumínio. O alumínio é usado na maior parte para a fabricação do diodo emissor de luz PCBs porque é barato e de pouco peso em relação a outros metais. Assim, nós podemos dizer, um PWB do diodo emissor de luz é similar a um PWB de alumínio.

O PWB de alumínio do diodo emissor de luz compreende três camadas. Estas camadas são a camada de cobre, camada baixa dielétrica do camada, e a de alumínio. A camada o mais elevado é a camada de cobre, que faz as conexões elétricas no PWB. Esta camada é padrão em todos os tipos de PCBs. Para a proteção desta camada, um revestimento de superfície é usado. O cobre fornece a condutibilidade excelente e termina o circuito.

A camada seguinte é a camada dielétrica, que é muito importante no núcleo PCBs do metal. Esta camada dielétrica serve como um isolador, e impede o fluxo da corrente na camada de alumínio baixa. A camada tem a condutibilidade térmica excelente, que é boa para a dissipação de calor.

A última camada do PWB é a camada baixa, que é feita do alumínio. Esta camada faz a placa original e fornece-a uma identidade separada. Devido à camada baixa, o PWB é mais durável do que FR-4. Pode suportar o uso e desgaste e as altas temperaturas. Além disso, é excelente para a dissipação de calor. É mais claro do que o cobre e o ferro.
