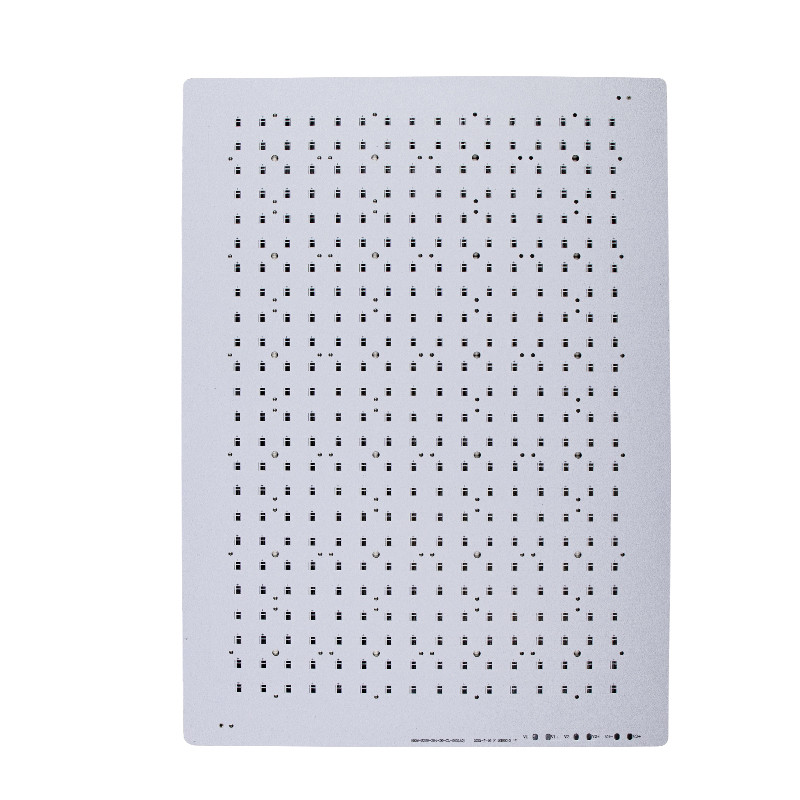

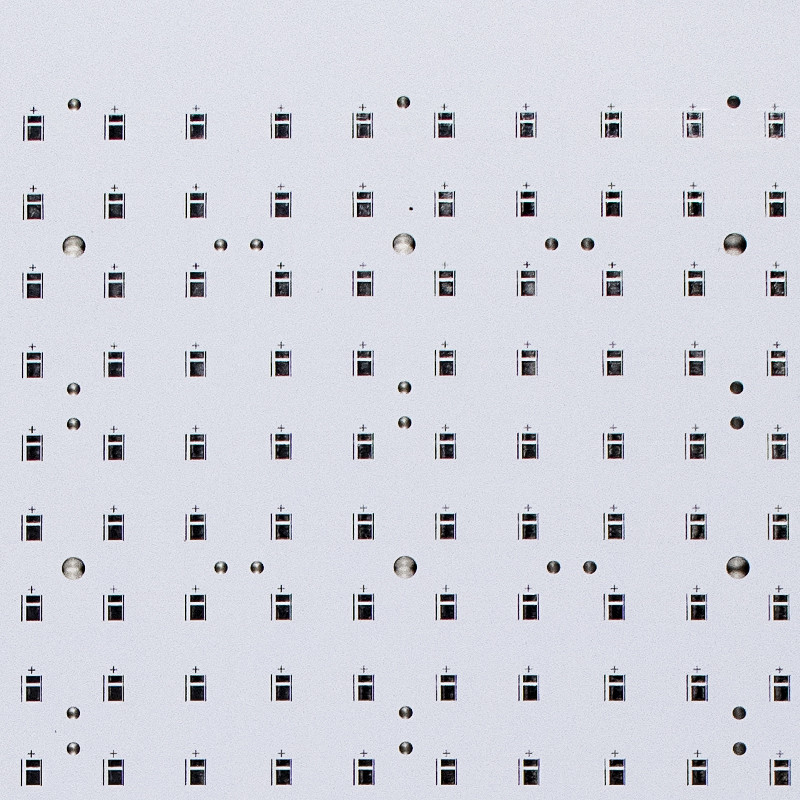

Metal grosso da placa do quantum do diodo emissor de luz da estufa interna 0.4mm 4.0mm Substrated
Led cresce o PWB claro da luz da planta da placa do quantum para a estufa interna
O PWB de alumínio é um do PWB metal-baseado, incluindo a folha de cobre, a camada de isolamento térmica e a carcaça do metal, sua partilha da estrutura em três camadas:
Camada do circuito: o equivalente de um PWB ordinário, espessura de cobre de 1oz a 10oz.
Camada da isolação: A isolação é uma camada de material de isolamento térmico com baixa resistência térmica. Espessura: 0,003" a 0,006" polegada são a tecnologia de núcleo de alumínio do PWB.
Camada baseada: uma carcaça do metal, geralmente de alumínio ou de cobre pode ser escolhida.
|
PWB Capactity |
|
|
Matéria-prima |
FR-4, CEM-3, alumínio |
|
Camadas |
1-22 camadas |
|
Max Panel |
1550mm*800mm |
|
Espessura de cobre |
0.5oz, 1oz, 2oz, 3oz, 4oz |
|
Espessura dielétrica |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
|
Espessura do núcleo da placa |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm |
|
Espessura da placa |
0.4mm - 4.0mm |
|
Tolerância da espessura |
+/--10% |
|
Fazer à máquina de alumínio |
A perfuração, batendo, moendo, distribuir, Dado-perfurando, interrompe a aba disponível |
|
Min Hole |
0,2 milímetros |
|
Max Working Voltage |
2.5kVDC (dielétrico), 3.75kVDC de 0.075mm (dielétrico de 0.15mm) |
|
Min Track Width |
0.2mm (8mil) |
|
Min Track Gap |
0.2mm (8mil) |
|
Passo mínimo da almofada de SMD |
0.2mm (8mil) |
|
Revestimento de superfície |
HASL sem chumbo, ouro da imersão, prata da imersão |
|
Cor da máscara da solda |
Verde, etc. azul |
|
Cor da legenda |
Etc. preto, branco |
|
E-teste |
Sim |
|
Certificado |
UL/ROHS/ISO9001 |
Você pode escolher as microplaquetas conduzidas marca como você quer, nós pode personalizou conduzido para crescer o tamanho claro da placa e espessura, nós igualmente podemos ajudá-lo a fazer o revestimento impermeável para a placa de alumínio.
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
