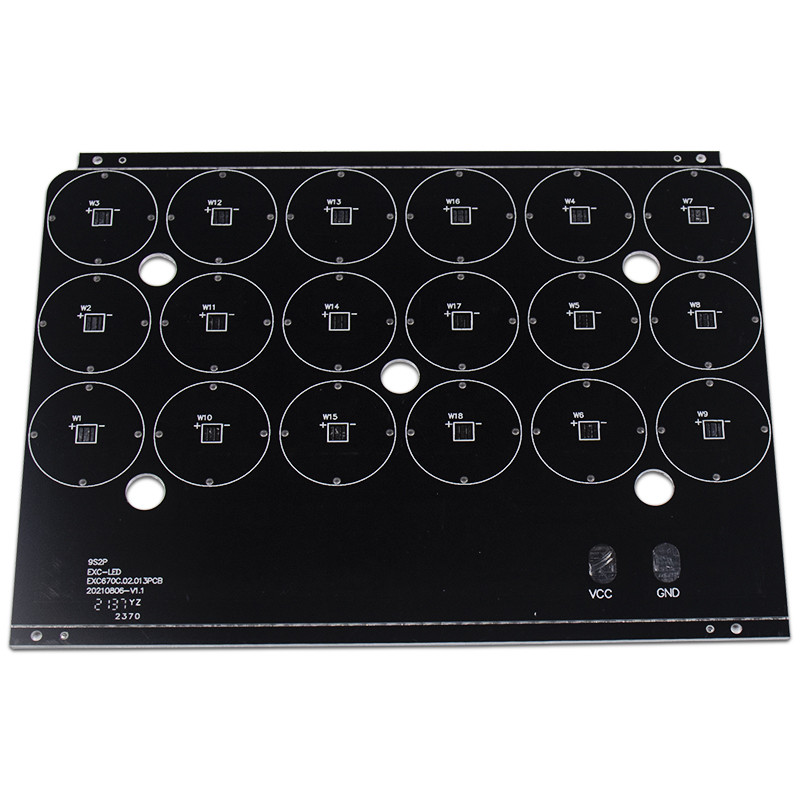

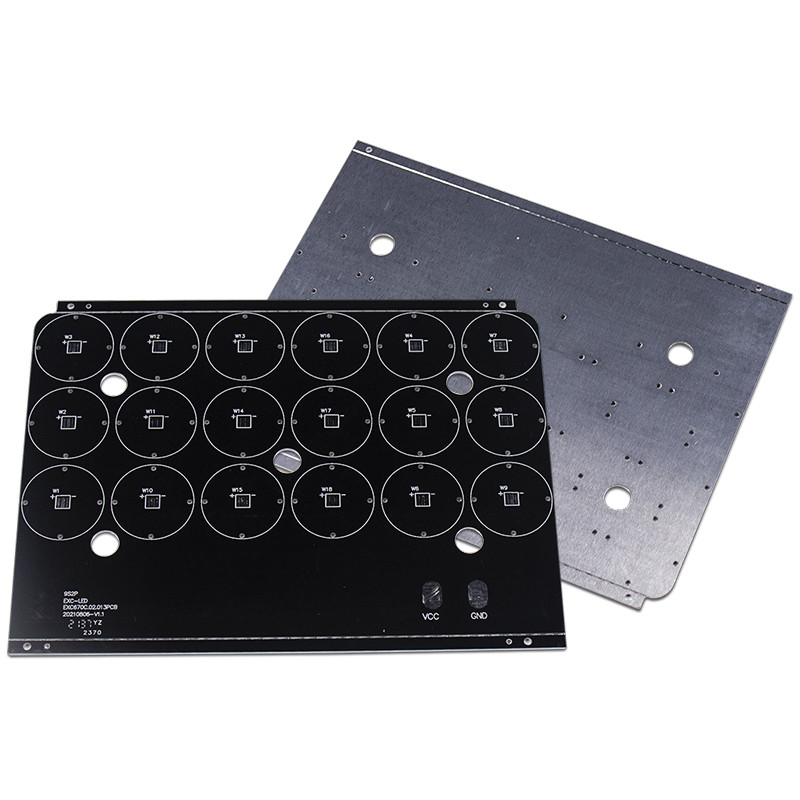

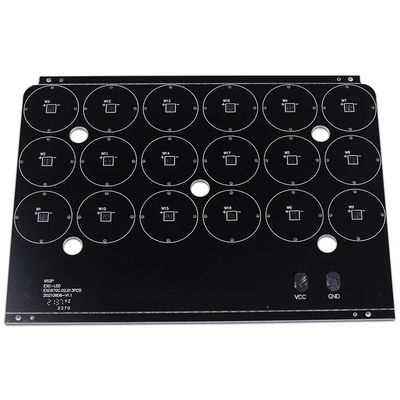

O PWB conduzido da disposição conduziu PWB Smd conduziu o conjunto conduzido do PWB de Smt da placa de circuito da luz da rua
1. Introdução
Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.
2. Material: PWB da Alumínio-base
| Artigo | Unidade | Especificação | Condição de teste | |
| Espessura da isolação | um |
Máximo Minuto |
200 60 |
— |
| Resistência da solda (288℃) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
| Choque térmico | 288℃10” /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
| Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
| Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Resistividade de volume (status>E+14 normais) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície (status>E+12 normais) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
Dissipação constante 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Condutibilidade térmica (mediu na camada da isolação única) |
W/m℃ | 1,0 | ASTM-E1461 | |
| Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| TD | ℃ | 410 | TBD (perda de 5wt%) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (índice de seguimento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.
6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual
7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.
O alumínio pode realmente transferir o calor longe dos componentes vitais, assim minimizando o efeito que prejudicial poderia ter na placa de circuito. Durabilidade mais alta: O alumínio fornece a força e a durabilidade a um produto que as bases cerâmicas ou da fibra de vidro não possam.
As placas de alumínio são uma das opções o mais termicamente condutoras do PWB. Mantêm-se como muito calor longe dos componentes vitais como possível assegurar dano mínimo do circuito. Agradecimentos a sua tolerância de calor elevado, podem segurar uns circuitos mais altos da densidade e uns níveis de poder maior. As carcaças criadas das ligas de alumínio têm um nível elevado de durabilidade física que abaixa o risco de ruptura. Comparado a outros metais, o alumínio tem um impacto ambiental mais baixo além do que um custo razoável.
Por outro lado, PCBs de alumínio tende a ter mais usos da ameia do que placas padrão. Quando custarem menos do que adicionando condutores a uma placa de cobre, têm um preço mais alto do que PCBs padrão sem aqueles componentes. Investir em um núcleo de alumínio não pode pagar fora se sua aplicação não envolve altas temperaturas. Se você planeia em criar um circuito do cabo flexível, um PWB de alumínio do cabo flexível pode somente dobrar em sua posição inicial. Dobrar-se-á para caber na eletrônica menor, mas não suportará o esforço da vibração.
