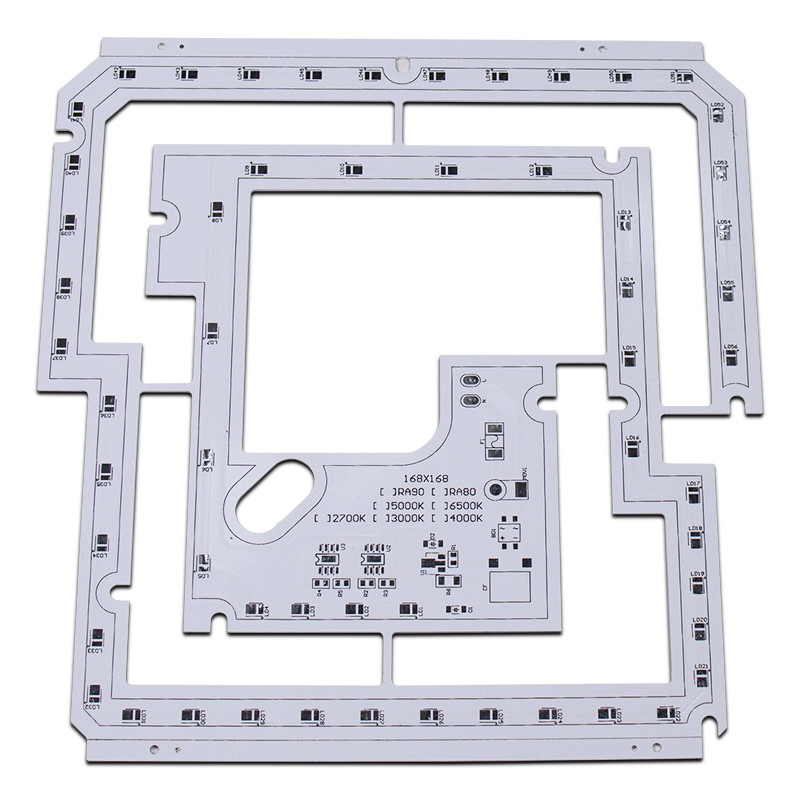

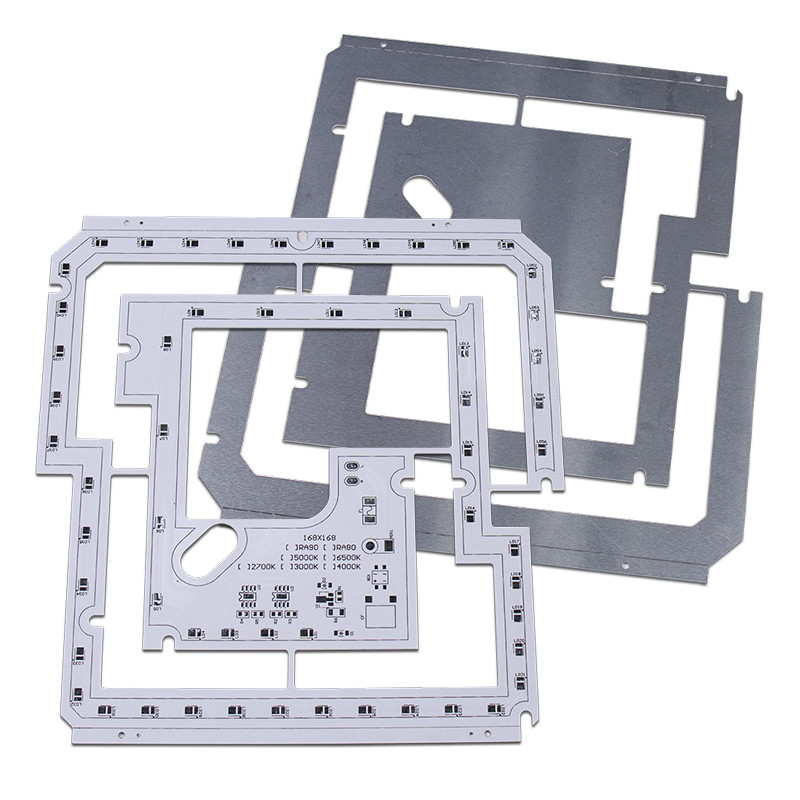

A placa de circuito leve solar conduziu a placa que de circuito conduzida 12v o projeto conduziu o PWB da disposição
1. Introdução
Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.
2. Material: PWB da Alumínio-base
| Artigo | Unidade | Especificação | Condição de teste | |
| Espessura da isolação | um |
Máximo Minuto |
200 60 |
— |
| Resistência da solda (288℃) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
| Choque térmico | 288℃10” /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
| Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
| Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Resistividade de volume (status>E+14 normais) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície (status>E+12 normais) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
Dissipação constante 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Condutibilidade térmica (mediu na camada da isolação única) |
W/m℃ | 1,0 | ASTM-E1461 | |
| Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| TD | ℃ | 410 | TBD (perda de 5wt%) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (índice de seguimento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.
6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual
7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.
Um PWB de alumínio tem uma disposição similar a todo o outro PWB. Tem uma camada ou umas camadas de cobre, máscara da solda e silkscreen mergulhado sobre ele. Em vez de ter a fibra de vidro ou a carcaça plástica, embora, uma placa de circuito de alumínio tem uma carcaça do metal. Esta base contém principalmente uma combinação de alumínio. O núcleo do metal pode consistir inteiramente no metal ou ter uma combinação de fibra de vidro e de alumínio. PCBs de alumínio tipicamente único-é tomado partido mas pode ser frente e verso também. PCBs de alumínio Multilayer é altamente difícil de fabricar.
Carcaça de alumínio
As placas de alumínio obtêm a maioria de uso no diodo emissor de luz e põem a conversão da eletrônica. A luz intensa produzida pelo diodo emissor de luz cria os níveis elevados de calor, que o alumínio dirige longe dos componentes. Um PWB de alumínio estende o tempo de um dispositivo do diodo emissor de luz e fornece mais estabilidade. Você pode encontrar as carcaças de alumínio em luzes de rua, em luzes da parada e em iluminação do agregado familiar. Permitem que os conversores de poder mudem correntes e regulem a eletrônica. Os criadores em muitas outras indústrias igualmente encontram o uso nas placas de circuito de alumínio, mas não as executam como frequentemente.
