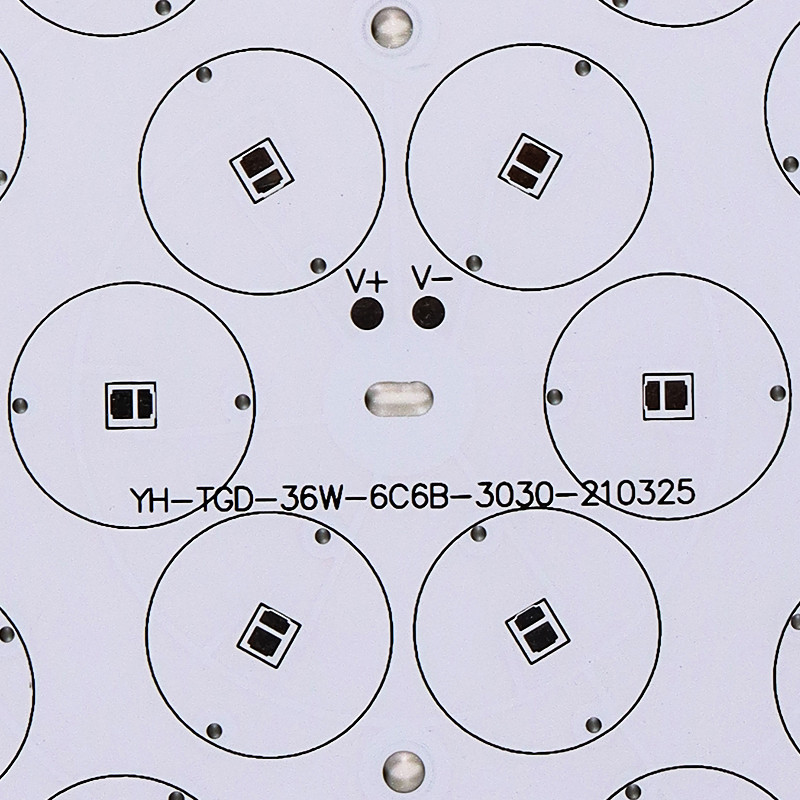

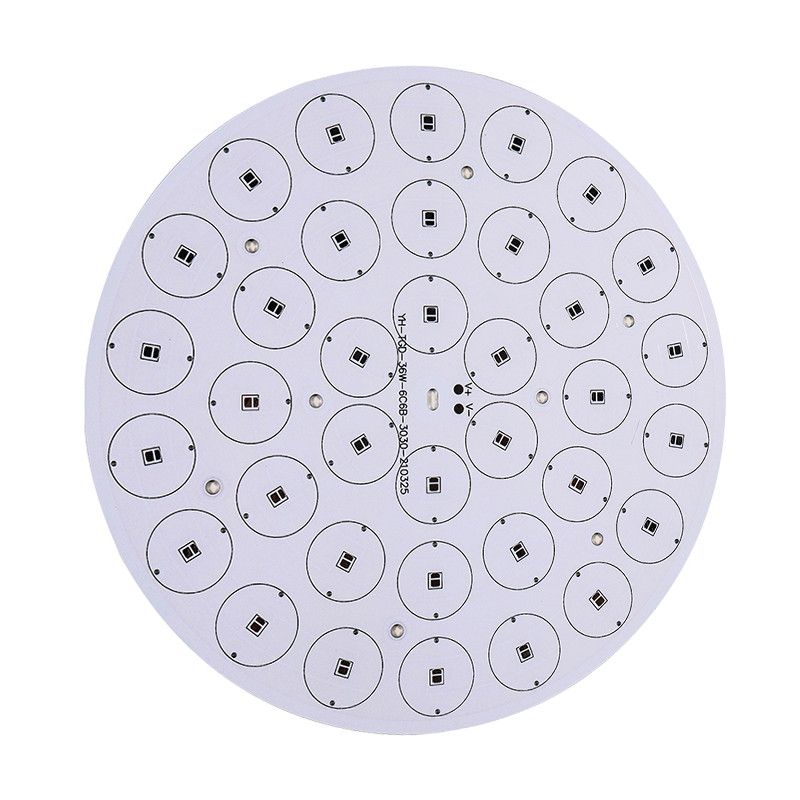

Espessura de alumínio 0.5OZ 1OZ 1.5OZ do cobre do diodo emissor de luz MCPCB da luz 24v
24v de alumínio conduziu a placa de circuito leve do PWB imprimiu a iluminação do PWB da placa de circuito
Desempenho de alumínio do PWB da base:
Melhores dissipação e condutibilidade de calor: Comparado com o PWB FR4 ordinário, o PWB de alumínio tem o desempenho excelente da dissipação de calor. Por exemplo, o PWB Fr4 com uma espessura de 1.5mm terá uma resistência térmica de 20-22 graus pelo watt, quando o PWB de alumínio com uma profundidade de 1.5mm terá uma resistência térmica de 1-2 graus pelo watt.
Não há nenhum problema grave da expansão térmica ou da contração: cada substância tem seu coeficiente da expansão térmica. O CTE de alumínio (22ppm/C) e o cobre (18ppm/C) são bastante próximos. Desde o poço de alumínio do trabalho de PCBs em termos da dissipação térmica, não têm as edições severas da expansão ou da contração. Trabalham excelentemente e são duráveis e seguros.
Estabilidade dimensional: PCBs de alumínio mostra a estabilidade dimensional e o tamanho estável. Por exemplo, quando são aquecidos de 30-140 graus, seu tamanho teve somente uma mudança por 2.5%-3.0%.
Outro: PCBs de alumínio pode ser usado na tecnologia da montagem da superfície do dispositivo de poder. São válidos para o uso no projeto de circuito devido a seu desempenho em termos da expansão térmica do projeto de circuito. Ajudam a prolongar a vida útil do produto e a densidade de poder do produto. São igualmente extremamente seguros. Podem ajudar a encolher o volume total do produto e são igualmente uma opção mais barata. Mostram a proteção eletromagnética e a força dielétrica alta.
PWB Capactity |
|
Matéria-prima |
FR-4, 22F, CEM-3, CEM-1, de alumínio, HB, 94V0 |
Camadas |
1-22 camadas |
Max Panel |
1550mm*800mm |
Espessura de cobre |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Espessura dielétrica |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Espessura do núcleo da placa |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm |
Espessura da placa |
0.4mm - 4.0mm |
Tolerância da espessura |
+/--10% |
Fazer à máquina de alumínio |
A perfuração, batendo, moendo, distribuir, Dado-perfurando, interrompe a aba disponível |
Min Hole |
0,2 milímetros |
Max Working Voltage |
2.5kVDC (dielétrico), 3.75kVDC de 0.075mm (dielétrico de 0.15mm) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Passo mínimo da almofada de SMD |
0.2mm (8mil) |
Revestimento de superfície |
HASL sem chumbo, ouro da imersão, prata da imersão |
Cor da máscara da solda |
Verde, etc. azul |
Cor da legenda |
Etc. preto, branco |
E-teste |
Sim |
Certificado |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: Como sobre sua capacidade da fonte?
: Para a placa do PWB, você precisa de preparar arquivos do arquivo, dela de Gerber deve incluindo formatos de RS274X, de ODB++, de DXF, de PWB, de PCBDOC etc. Para PCBA (PWB com componentes soldados), exceto o arquivo para o PWB, você igualmente precisa de preparar a lista de BOM (lista de componentes), escolhe e coloca o arquivo (formato do txt), a imagem real da amostra ou da versão do pdf 3D o arquivo etc.
Q2: Como sobre os custos de envio?
: Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.
Q3: São meus arquivos seguros?
: Seus arquivos são realizados na segurança completa. Nós protegemos a propriedade intelectual para nossos clientes no processo inteiro. Todos os documentos dos clientes são compartilhados nunca com todos os terceiros.
