Fabricante redondo do ODM do OEM da placa de circuito PCBA do PWB da luz do diodo emissor de luz

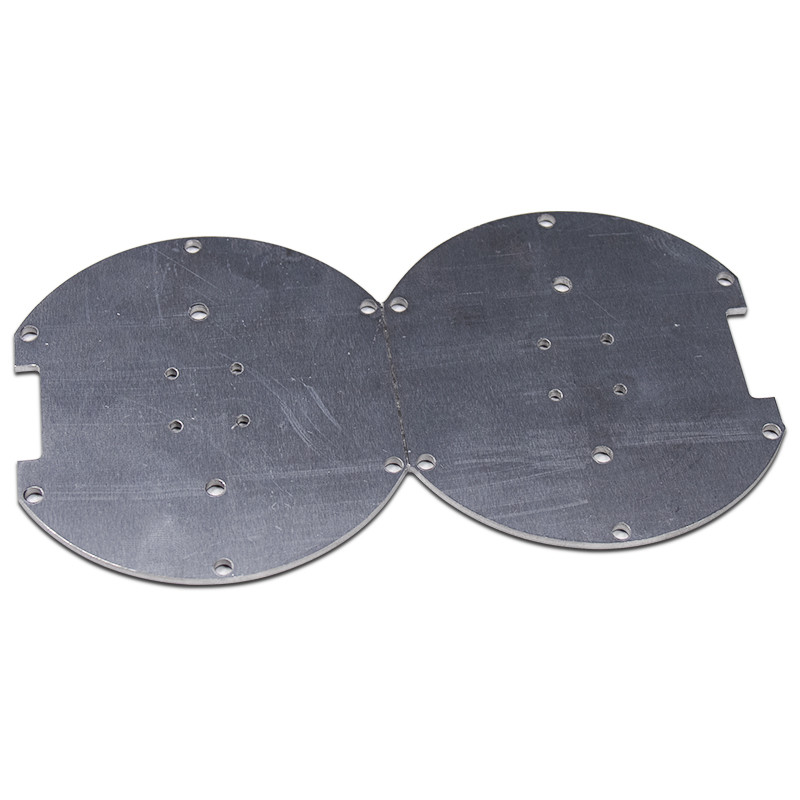

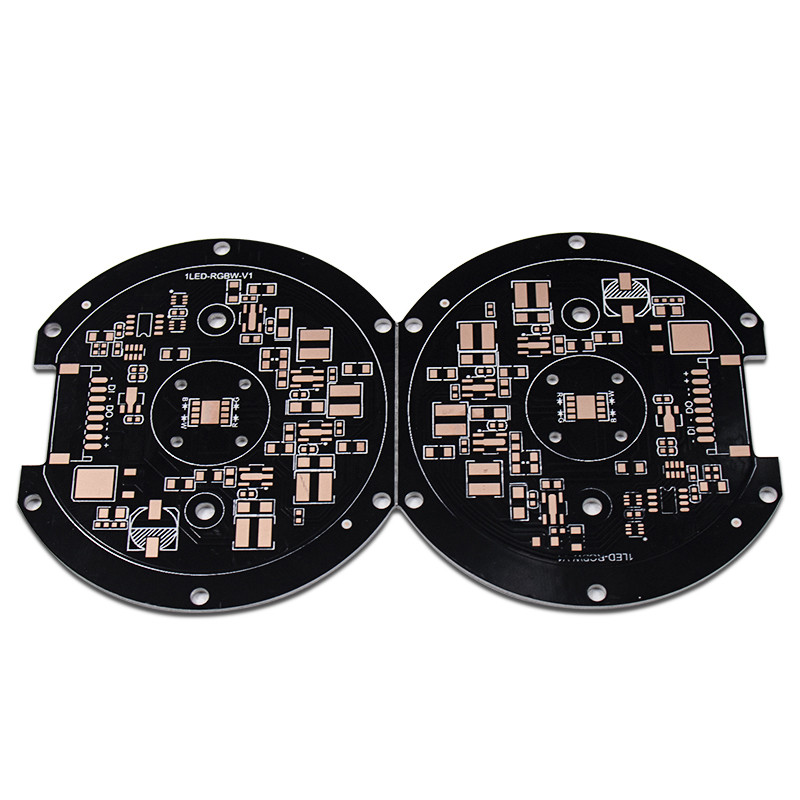

Um PWB de alumínio tem uma disposição similar a todo o outro PWB. Tem uma camada ou umas camadas de cobre, máscara da solda e silkscreen mergulhado sobre ele. Em vez de ter uma fibra de vidro ou uma carcaça plástica, embora, uma placa de circuito de alumínio tem uma carcaça do metal. Esta base contém principalmente uma combinação de alumínio. O núcleo do metal pode consistir inteiramente no metal ou ter uma combinação de fibra de vidro e de alumínio. PCBs de alumínio é tipicamente único tomado partido, mas pode ser dobro tomado partido também. Mulilayer PCBs de alumínio é altamente difícil de fabricar.
As placas de alumínio obtêm a maioria de uso no diodo emissor de luz e põem a conversão da eletrônica. A luz intensa produzida pelo diodo emissor de luz cria os níveis elevados de calor, que o alumínio dirige longe dos componentes. Um PWB de alumínio estende o tempo de um dispositivo do diodo emissor de luz e fornece mais estabilidade. Você pode encontrar as carcaças de alumínio em luzes de rua, em luzes da parada e em iluminação do agregado familiar. Permitem que os conversores de poder mudem correntes e regulem a eletrônica. Os criadores em muitas outras indústrias igualmente encontram o uso nas placas de circuito de alumínio, mas não as executam como frequentemente.
|
material 1.Base
|
FR-4 /Aluminum /CEM-1
|
|
2.Layers
|
1-40
|
|
espessura de cobre interna/exterior de 3.Finised
|
1-6OZ
|
|
espessura da placa 4.Finished
|
0.2-7.0mm
|
|
tamanho do furo 5.Min
|
Furo mecânico: furo do laser de 0.15mm: 0.1mm
|
|
impedância 6.Controlled
|
+/--5%
|
|
capacidade dos vias 7.Plugging
|
0.2-0.8mm
|
|
perfil 8.Outline
|
Furo do selo da ponte da derrota V-cut/
|
|
tratamento 9.Surface
|
HASL, HASL sem chumbo, ouro da imersão, lata da imersão, prata da imersão, ouro duro, ouro instantâneo, OPS…
|
Estrutura da placa de circuito de alumínio da cópia do PWB:
1. camada do cobre do circuito
A camada do cobre do circuito (que usa geralmente a folha de cobre eletrolítica) é gravada para formar um circuito impresso, que seja usado para realizar o conjunto e a conexão do dispositivo. Comparado com o FR-4 tradicional, com a mesma espessura e a mesma linha largura, a carcaça de alumínio pode levar uma corrente mais alta.
2. camada de isolamento
A camada de isolamento é a tecnologia de núcleo da carcaça de alumínio, que joga principalmente as funções da condução da ligação, da isolação e de calor. A camada de isolamento de alumínio da carcaça é a barreira térmica a maior na estrutura de módulo do poder. Melhor a condutibilidade térmica da camada de isolamento, mais favorável é espalhar o calor gerado durante o funcionamento do dispositivo, e mais baixa a temperatura de funcionamento do dispositivo, para aumentar a carga do poder do módulo, para reduzir o volume, para estender o tempo, e aumenta as saídas de potência.
3. carcaça do metal
Que tipo do metal é usado para a carcaça de isolamento do metal depende da consideração detalhada do coeficiente da expansão térmica, da condutibilidade térmica, da força, da dureza, do peso, do estado de superfície e do custo da carcaça do metal.
Geralmente, considerando as condições tais como o custo e o desempenho técnico, a placa de alumínio é uma escolha ideal. As placas de alumínio disponíveis são 6061, 5052, 1060 e assim por diante. Se há umas exigências mais altas para a condutibilidade térmica, propriedades mecânicas, propriedades elétricas e outras propriedades especiais, as placas de cobre, as placas de aço inoxidável, as placas do ferro e as placas de aço do silicone podem igualmente ser usadas.
A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada a ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Nós temos o CE, ROHS, certificação do UL. Foi fundada em 2012 e a área da fábrica consiste em mais de 6.000 medidores quadrados, em 120 empregados, e em dois deslocamentos. Nós temos a capacidade de fabricar PCBs de alumínio, FR4 PCBs, diodo emissor de luz PCBA, e outros produtos relacionados. Nós igualmente estamos proporcionando serviços como o projeto do PWB, o conjunto do PWB, e a placa do diodo emissor de luz SMT que processa para serviços de projeto do PWB. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, das comunicações, as automotivos e o outro que exigem a dissipação de calor. Nossos profissionais trabalham na associação próxima para compreender as exigências específicas de nossos clientes. Em nossa unidade de testes da qualidade, nós testamos meticulosamente cada produto, assim resultados em sua conformidade com padrões de qualidade internacionais. Nós podemos fazer o serviço de uma parada do ODM ou do OEM para nossos clientes.
FAQ:
Q1. É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
Q2: Você oferece garante para os produtos?
: Sim, nós oferecemos 2 anos de garantia a nossos produtos.
Q3: Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
