Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA
1PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: UL,CE,ROHS
Número do modelo: PCBA07
Realçar:

Conjunto sem chumbo de HASL PCBA

,

Diodo emissor de luz de alumínio que ilumina o conjunto de PCBA

,

Diodo emissor de luz de alumínio que ilumina o conjunto do PWB

Condições de Pagamento e Envio
Detalhes da embalagem: Pacote do vácuo
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 120.000 m²/mês
Especificações
Matéria-prima: Alumínio
Espessura da placa: 0,6 mm 0,8 mm 1 mm 1,6 mm 2 mm 3 mm
Serviço: Serviço único
Certificado: ISO9001:2008,ROHS,UL
Max. Máx. PCB Size Tamanho do PCB: 600 mm × 500 mm
Revestimento de superfície: HASL sem chumbo
Aplicação: Luz conduzida
Descrição de produto

O alumínio da fabricação do PWB da placa de circuito impresso conduziu o conjunto de PCBA



Processo de conjunto do PWB: Fases da placa de circuito impresso PCBA:



Uma vez que você tem todos os componentes, é hora de construir sua placa de circuito. Cada etapa é dependente da precedente. Cada etapa é necessária para construir uma placa que trabalhe, e não devem ser avariados feito. Estão aqui as etapas para o processo de conjunto do PWB:

Pasta da solda

A primeira fase é chamada pasta da solda porque aquele é o que precisa de ser aplicado à placa onde você estará soldando. A pasta da solda inclui algumas grões da solda combinadas com o fluxo. Você coloca uma tela da solda na placa, a seguir passa alguma pasta da solda através dos furos diretamente na placa.

Escolha e coloque

Depois que você colocou a pasta da solda na placa, você usa então uma máquina para escolher componentes e colocá-los no ponto correto na placa. As partes ficam no lugar devido à pasta da solda. Algumas máquinas guardarão os componentes no lugar com uma solha da colagem, que é recomendada para a solda da onda. Se você não tem uma máquina para fazer isto para você, você pode fazê-lo à mão. Os componentes precisam de ser colocados precisamente, como as rotas pequenas entre para determinar a maneira que cada dispositivo eletrónico funciona.

Solda

Depois que os componentes são colocados corretamente, soldar vem em seguida. Isto pode ser feito à mão ou com uma máquina de solda da onda.

Inspeção

Após a solda, as placas de circuito precisam de ser inspecionadas. Se a placa é complicada, a seguir uma inspeção ótica automática precisa de ser feita. Em uma placa simples, você pode fazer a inspeção que procura componentes coloqns mal ou outros problemas.

Teste

As placas de circuito precisam de ser testadas. Há diversas maneiras de fazer isto. As máquinas podem fazê-lo, e há umas maneiras manuais de testar as placas, demasiado.

Feedback

Se você está montando um PWB com uma máquina, as falhas precisam de ser detectadas e reparado rapidamente, idealmente na fase da inspeção. Se você está fazendo este no seus próprios e sua placa não trabalha, você pôde ter que começar em um novo e fazer mudanças necessárias para evitar falhas.





Conjunto da placa do PWB do diodo emissor de luz

Camada

Único-lado, lado dobro

Espessura da placa

0,8, 1,0, 1,2, 1,5, 1,6, 2,0

Especificação técnica



Linha largura mínima/diferença: 3.5/4mll (laserdrill)
Tamanho mínimo do furo: 0.2mm (mecânico) da broca/4mil (broca do laser)
Anel anular mínimo: 4mil
Espessura de cobre máxima: 60Z
Espessura da placa: D/S: 0.2-4.0mm.

Multilayers: 0.40-4.0mm,

Ponte mínima da máscara da solda: 0.08mm

Prolongamento: 8: 1
Obstruindo a capacidade de Vias: 0.2-0.8mm



Tratamento de superfície

OSP

Microplaquetas conduzidas

Como suas opções

Tamanho do PWB

pode ser personalizado

Matéria-prima

Alumínio

Pacote

Pacote do vácuo



O processo de conjunto do PWB da placa de circuito impresso: Uma vista geral

  • Pasta da solda: Se você está seguindo um processo de conjunto tradicional do PWB, a primeira etapa é a aplicação da pasta da solda. Note que isto é
  •
  • Colocação componente: No processo de conjunto tradicional do PWB, o passo seguinte é colocar os componentes na placa. Isto pode ser feito manualmente, ou pode ser feito com a ajuda da maquinaria (sistemas da picareta e do lugar).
  •
  • Reflow: No processo de conjunto tradicional do PWB, o passo seguinte é o reflow, que é quando a solda é derretida primeiramente e resolidified então. A placa e todos seus componentes movem-se através de um forno, que aqueça a solda, liquefazendo a e se assegurar de que as conexões estejam formadas antes da placa se mova em um refrigerador, onde a solda seja refrigerada.



No processo de SMT, a solda de reflow ocorre neste tempo, também. A placa é enviada através de uma fornalha, que derreta a pasta da solda, permitindo que flua como necessário, antes que a placa passe com uma série de refrigeradores que derrubam gradualmente a temperatura, solidificando a solda na placa e cimentando os componentes no lugar.

  • Inspeção: O passo seguinte no processo de conjunto tradicional do PWB é uma inspeção visual da placa, da solda, e dos componentes.
  •
  • Inserção da peça do Através-furo: O processo tradicional exige que a inserção do através-furo esteja feita manualmente, após o processo do reflow e da inspeção. Soldar é feita igualmente frequentemente manualmente, mas pode ser feita usando a solda da onda.
  •
  • Inspeção final e limpeza: O passo final no processo de conjunto tradicional do PWB é uma inspeção final da placa, os pontos da solda, e os componentes, e uma limpeza para assegurar-se de que os restos ou a solda adicional estejam removidos.

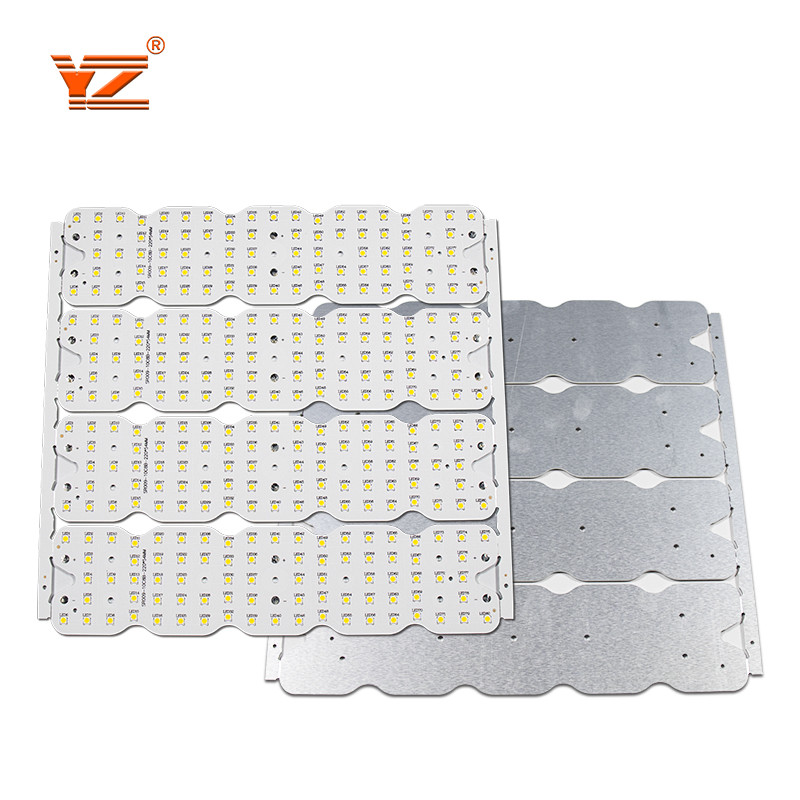

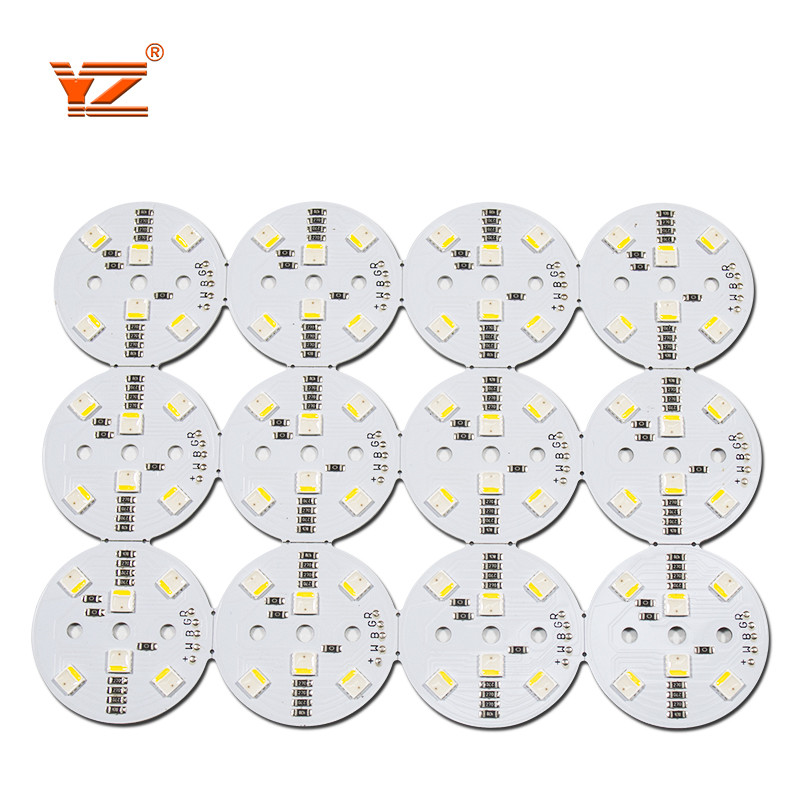

  • Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 0Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 1





A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada a ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Nós temos o CE, ROHS, certificação do UL. Foi fundada em 2012 e a área da fábrica consiste em mais de 6.000 medidores quadrados, em 131 empregados, e em dois deslocamentos. Nós temos a capacidade de fabricar PCBs de alumínio, FR4 PCBs, diodo emissor de luz PCBA, e outros produtos relacionados. Nós igualmente estamos proporcionando serviços como o projeto do PWB, o conjunto do PWB, e a placa do diodo emissor de luz SMT que processa para serviços de projeto do PWB. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, das comunicações, as automotivos e o outro que exigem a dissipação de calor. Nossos profissionais trabalham na associação próxima para compreender as exigências específicas de nossos clientes. Em nossa unidade de testes da qualidade, nós testamos meticulosamente cada produto, assim resultados em sua conformidade com padrões de qualidade internacionais. Nós podemos fazer o serviço de uma parada do ODM ou do OEM para nossos clientes.



Nós somos apoiados por uma base e por uma equipe infraestruturais ‘avançadas’ de profissionais entusiásticos e especializados. nós dividimos nossa base infraestrutural aperfeiçoada em várias unidades tais como a obtenção, o projeto, a fabricação, os testes da qualidade, o R & o D, mercado das vendas, armazenando o empacotamento, e mais. Isto facilita-nos para entregar totalmente o defeito - produto ar livre a nossos clientes a preços de mercado principais e equipados com a maquinaria a mais atrasada e à tecnologia inovativa a fim encontrar as ordens em grande escala de clientes. Com uma equipe de equipe de alta administração e de projeto de R & de D com uma experiência média da indústria de mais de 10 anos, nossos produtos estão vendendo bem em todo o mundo.



Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 2

Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 3

Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 4

Diodo emissor de luz de alumínio sem chumbo de HASL que ilumina o conjunto de PCBA 5





FAQ:



Q1. Que especificações o fazem precisam para a cotação do PWB?
: Nós precisamos seus arquivo do PWB Gerber, espessura da placa, espessura de cobre, revestimento de superfície e quantidade de citá-lo.



Q2. Como sobre os custos de envio?
: Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.



Q3: É APROVADO imprimir meu logotipo no produto?

Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
