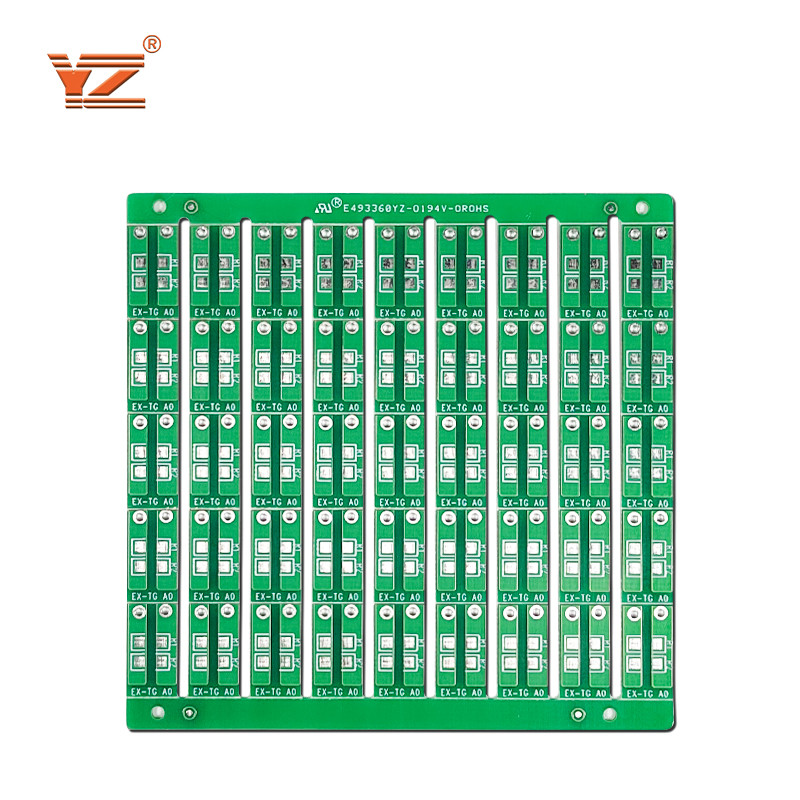

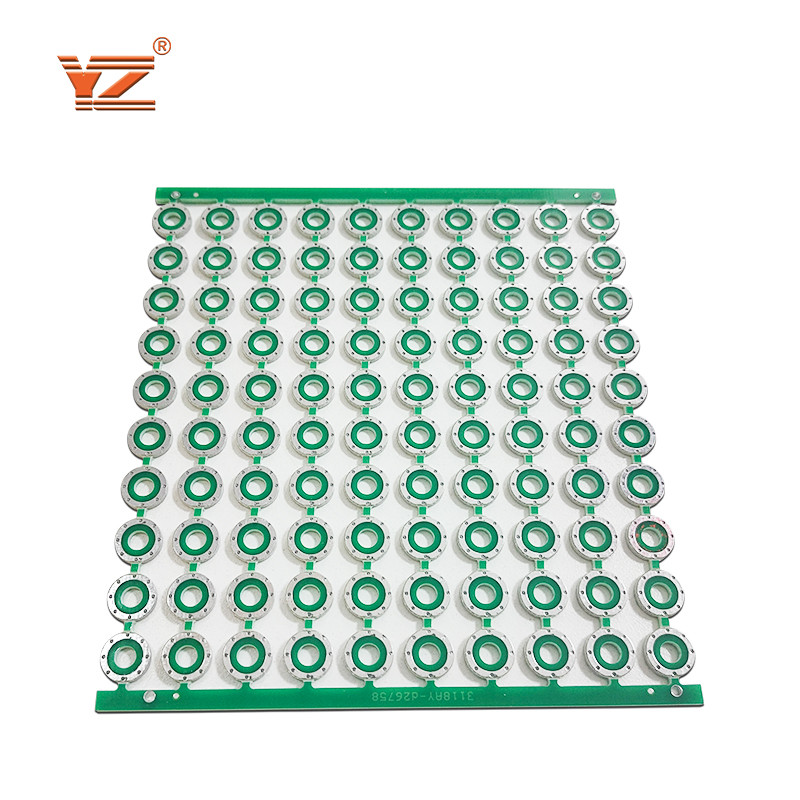

FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm
1PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: UL,CE,ROHS
Número do modelo: placa de circuito impresso FR4 10
Realçar:

placa do PWB da espessura FR4 de 4.0mm

,

FR4 tomado partido dobro imprimiu a placa de circuito

,

placa de circuito impresso da espessura FR4 de 0.8mm

Condições de Pagamento e Envio
Detalhes da embalagem: Pacote do vácuo
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 120.000 m²/mês
Especificações
Matéria-prima: Placa de circuito FR4 impresso
Espessura da placa: 0,8-4,0 espessura
Camada: 1-24 Camadas
Máscara da solda: Green. Verde. Red. Vermelho. Blue. Azul. White.
Tratamento de superfície: OSP, ouro de imersão, lata de imersão
teste PCBA: Fly-probe, teste 100% AOI, teste 100% ETAOI, raio-x, TIC e teste de função
Pacote: Pacote do vácuo
Descrição de produto

O dobro da placa de circuito impresso tomou partido conjunto da placa do PWB Fr4





Que é um PWB multilayer (placa de circuito impresso)?

Desde que os circuitos rígidos têm algumas exigências de aplicação, os projetos diferentes do PWB são empilhados em um único componente. PCBs Multilayer é apenas o nome sugere? São feitos usando duas, três, ou mais placas de circuito. Alguns fabricantes podem montar mais de 30 camadas diferentes do circuito em placas de circuito múltiplas. O PWB tem um núcleo rígido, feito geralmente de FR4 e de cobre. O núcleo é cercado então pelas folhas e pela fibra de vidro de cobre de PrePeg para formar um conjunto estratificado. O processo de fazer placas de circuito impresso multilayer varia de um fabricante a outro, segundo a placa que querem criar. Um PWB multilayer da quatro-camada típica compreenderá das seguintes peças:



1. estratificação da fibra de vidro FR4

Este é o núcleo central do PWB. Porque fornece o apoio para a placa de circuito inteira, este núcleo deve ser rígido e processado para traços. O núcleo é igualmente levemente mais grosso do que outras camadas adicionaram ao projeto.

2. cobre

Imediatamente depois que o núcleo rígido é duas camadas do cobre que estão projetadas em ambos os lados do núcleo. O cobre separa o núcleo da fibra de vidro de PrePeg da B-fase que compõe a camada imediata seguinte.

3. fibra de vidro de PrePeg da B-fase

A fibra de vidro de PrePeg refere simplesmente a fibra de vidro que é ainda macia e exige o aquecimento para fazê-la rígida. A fibra de vidro de PrePeg da B-fase atua como a colagem que mantém o núcleo FR4 interno unido à folha de cobre.

Esta camada é composta de folhas finas, fracas do cobre e é a camada ultraperiférica no conjunto. A folha de cobre é imprensada junto com o PrePeg e o núcleo colocados então em um processo da laminação do PWB.

4. Outros elementos

PCBs Multilayer pode ser único-tomado partido ou frente e verso. As placas frente e verso são mais populares e caracterizam testes padrões de cobre interconectados na parte dianteira e no verso da placa. O projeto igualmente caracteriza os chapear-broca-furos condutores (vias) que conectam um lado da placa ao outro.







Capacidade de processo FR-4
Artigo
Capacidade do ofício
Revestimento de superfície
HASL, ouro da imersão, chapeamento de ouro, OSP, lata da imersão, etc.
Camada
1-32 camadas
Largura de Min.Line
4mil
Espaço de Min.Line
4mil
Min.Space entre a almofada a acolchoar
3mil
Diâmetro de Min.Hole
0.20mm
Diâmetro da almofada de Min.Bonding
0.20mm
Max.Proportion do furo de perfuração e da espessura da placa
1:10
Max.Size da placa do revestimento
23inch*35inch
Soou da espessura do ′ s da placa do revestimento
0.21-3.2mm
Min.Thickness de Soldermask
10um
Soldermask
Máscara fotossensível verde, amarela, preta, branca, vermelha, transparente da solda, máscara Strippable da solda
Min.Linewidth de Idents
4mil
Min.Height de Idents
25mil
Cor da Seda-tela
Branco, amarelo, preto
Formato de arquivo da data
O arquivo de Gerber e o arquivo da perfuração, série do relatório, ACOLCHOAM 2000 séries, série do powerpcb, ODB++
E-testes
100%E-Test: Testes de alta tensão
Material para o PWB
Material alto do TG: Frequência alta ROGERS, TEFLON, TADONIC, ARLON (material livre de Haloger)
E-testes
Testes da impedância, testes de Resisitance, Microsection etc.
Exigência tecnologico especial
Blind&Buried Vias e cobre alto da espessura



Tipos de PWB FR4:



1. Único PWB do lado FR4

O único-lado Fr4 imprimiu placas de circuito é feito do PWB da resina de cola Epoxy que tem a folha de cobre em um lado, seus componentes é colado em um lado.

2. PWB dobro do lado FR4

O único-lado Fr4 imprimiu placas de circuito é feito igualmente do PWB da resina de cola Epoxy que tem a folha de cobre em um lado, mas seus componentes são colados em dois lados que dão o trajeto dos traços para se cruzar.

Estas placas contêm o cobre para a condução.

3. PWB múltiplo das camadas FR4

A placa de PC multisided tem mais de duas camadas. Contém três camadas de material para a condução.

Isso é colado no centro dos materiais. O material do núcleo é laminado junto sob a alta pressão e a alta temperatura para produzir placas de PC multilayer. Os componentes são colados em ambos os lados das placas de PC.

4. PWB FR4 rígido

Neste tipo de placa de PC Fr4, os materiais do núcleo usados são somente francos, de modo que seja porque isto é chamado uma placa de circuito fr4 impresso rígida.

Não há nenhum outro material ou a impureza adicionou-lhe que é um circuito puro, é por isso ele é rígida para a placa de PC inteira.

5. PWB do Rígido-cabo flexível FR4

Neste tipo de placa de PC, o material do núcleo é rígido assim como flexível assim que são chamados placas de PC do rígido-cabo flexível Fr4.

O cabo flexível é devido circuitar a flexibilidade. Nós usamos placas finas porque é mais flexível e mais vulnerável se aquecer.

Durante a solda, pode dobrar-se para fazer um ângulo desejável.

FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm 0FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm 1

Aplicação da placa de circuito impresso:
 As placas de circuito impresso para fornecer-nos uma variedade de capacidades e elas encontram aplicações diferentes em quase tudo elétricas ou eletrônicas.

Uso industrial
Muitas instalações de manufatura têm os componentes eletrônicos que exigem placas de circuito impresso conseguir o projeto do fim. PCBs é encontrado no equipamento industrial tal como imprensas, rampas, máquinas do conjunto, e mais.

Na indústria automóvel, muitos sistemas do veículo tais como a navegação, os dispositivos dos meios, os sistemas de controlo, e os monitores estão usando PCBs.

As placas de circuito impresso igualmente encontram aplicações em dispositivos médicos, tais como varredores do CT, telas do raio X, e monitores da pressão sanguínea. Todo o equipamento de varredura, instrumentos médicos, e monitores contêm PCBs.

Aplicações da casa
A aplicação a mais comum de placas de circuito impresso está nos produtos eletrónicos de consumo. De fato, PCBs é o coração de cada dispositivo eletrónico, tal como telefones celulares, computadores, estações de trabalho, navegação, tevê, micro-ondas, máquina do café, refrigerador, e mesmo seu smartwatch.







A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada a ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Nós temos o CE, ROHS, certificação do UL. Foi fundada em 2012 e a área da fábrica consiste em mais de 6.000 medidores quadrados, em 131 empregados, e em dois deslocamentos. Nós temos a capacidade de fabricar PCBs de alumínio, FR4 PCBs, diodo emissor de luz PCBA, e outros produtos relacionados. Nós igualmente estamos proporcionando serviços como o projeto do PWB, o conjunto do PWB, e a placa do diodo emissor de luz SMT que processa para serviços de projeto do PWB. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, das comunicações, as automotivos e o outro que exigem a dissipação de calor. Nossos profissionais trabalham na associação próxima para compreender as exigências específicas de nossos clientes. Em nossa unidade de testes da qualidade, nós testamos meticulosamente cada produto, assim resultados em sua conformidade com padrões de qualidade internacionais. Nós podemos fazer o serviço de uma parada do ODM ou do OEM para nossos clientes.



Nós somos apoiados por uma base e por uma equipe infraestruturais ‘avançadas’ de profissionais entusiásticos e especializados. nós dividimos nossa base infraestrutural aperfeiçoada em várias unidades tais como a obtenção, o projeto, a fabricação, os testes da qualidade, o R & o D, mercado das vendas, armazenando o empacotamento, e mais. Isto facilita-nos para entregar totalmente o defeito - produto ar livre a nossos clientes a preços de mercado principais e equipados com a maquinaria a mais atrasada e à tecnologia inovativa a fim encontrar as ordens em grande escala de clientes. Com uma equipe de equipe de alta administração e de projeto de R & de D com uma experiência média da indústria de mais de 10 anos, nossos produtos estão vendendo bem em todo o mundo.





FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm 2

O processo de fazer um PWB multilayer:



Diversos fatores entram em produzir PCBs multilayer de alta qualidade. O processo envolve as etapas específicas necessárias assegurar-se de que cada aspecto esteja coberto. Desde que há uns tipos diferentes de placas multilayer, o processo de manufatura pode ser diferente baseado no projeto que original você quer conseguir. Além do planeamento da parte frontal, o procedimento geral envolve:

·  Traço da foto – converte os dados da foto e converte-os ao pixel da imagem.

· Imagem latente e DES (torne, grave, descasque) – aplica a imagem preliminar sobre ao PWB.

·  Inspeção ótica automatizada – inspeciona as camadas do PWB para múltiplos jogadores antes da laminação.

·  Tratamento do óxido e laminação – tratamento químico aplicado às camadas internas do PWB. A laminação liga as camadas diferentes de cobre e de fibra de vidro junto.

· Perfuração e depósito de cobre electroless – este processo cria os furos e as trincheiras exigidos de broca no PWB. São cobertos então pelos depósitos de cobre.

Teste elétrico, fabricação, micro-seção, e inspeção final

FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm 3

FR4 tomado partido dobro imprimiu a placa de circuito espessura de 0,8 - de 4.0mm 4






FAQ:

Q1. Que formatos de arquivo você aceita para a produção do PWB PCBA?
: Arquivo de Gerber: CAM350 RS274X

Arquivo do PWB: Protel 99SE, PWB 2001 de P-CAD

BOM: Excel


Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.

Q3. Como sobre sua capacidade da fonte?

Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
