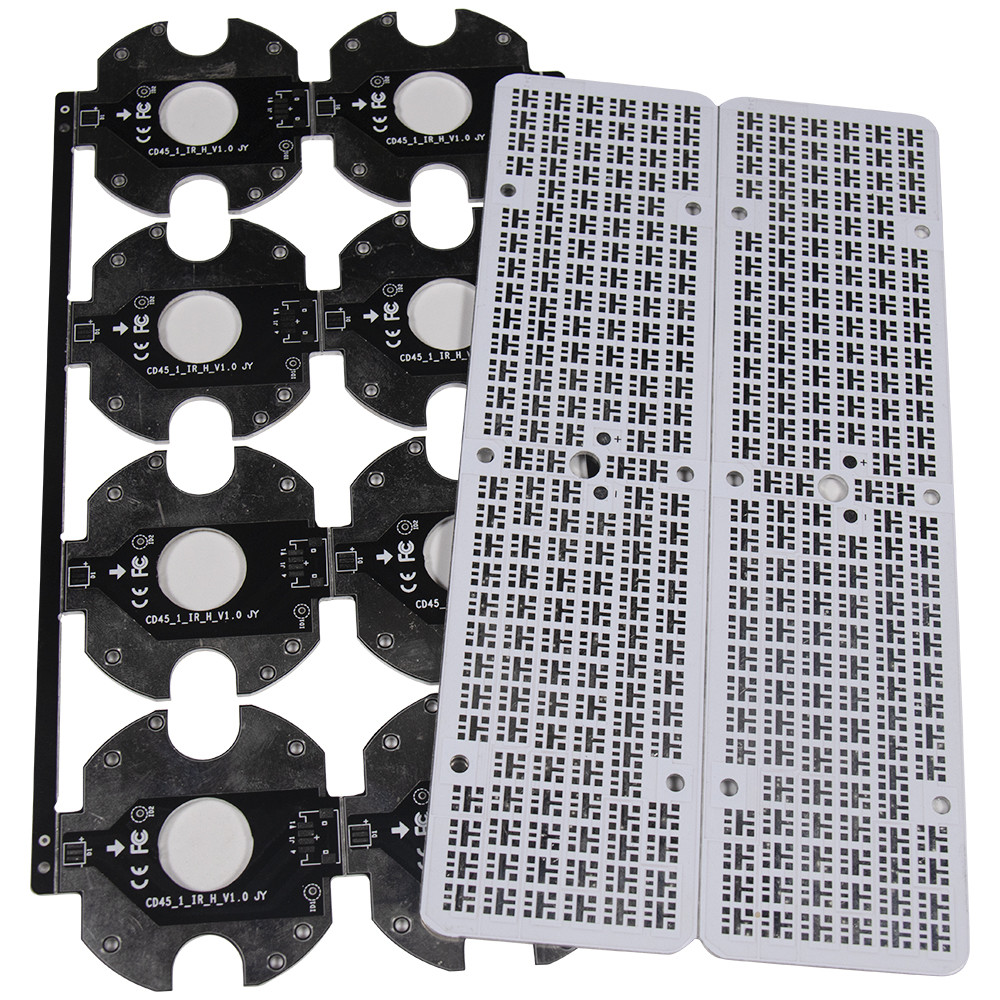

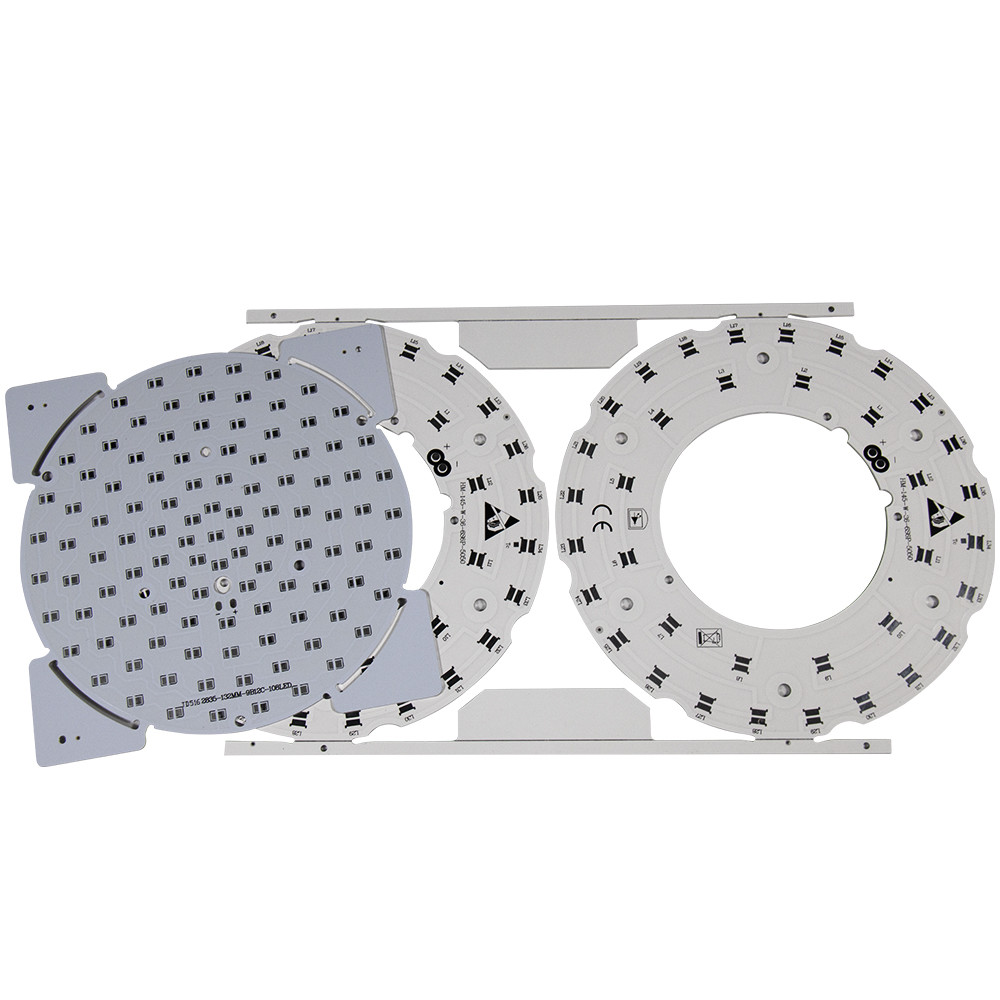

Serviço feito sob encomenda do Silkscreen da placa de circuito do PWB do diodo emissor de luz do OEM SMD 12V 18W
SMD conduziu o circuito impresso da placa do PWB do serviço 12V 18W do OEM da placa de circuito do PWB
Os fabricantes de alumínio do PWB geram a liga de alumínio após diversos tratamento térmicos e processos do pre-desenho. Estas etapas são imperativas assegurar a qualidade da liga de alumínio. Você não pode comparar sua força com o sistema 2XXX ou o sistema de 7XXX.
Contudo, os fabricantes apreciam o desempenho de processamento, características de galvanização, poder, e resistente à corrosão de solda de sua liga do silicone e do magnésio. Além disso, não oferece a dureza, o material compacto, a nenhuma deformação e o material defeito-livre.
O polonês e a coloração são igualmente fáceis e eficientes. O efeito surpreendente da oxidação adiciona mais a sua apelação.
A estratificação cobre-folheada (CCL) é a base da estrutura de alumínio do PWB. Consiste na membrana de alumínio, na base de alumínio, na camada dielétrica, e na folha de cobre. Na imagem abaixo, você pode ver a estrutura da estratificação cobre-folheada.
O CCL de alumínio tem a mesma camada de cobre da folha que aquela de qualquer outro tipo do CCL do PCC. É o objetivo da corrente para fornecer uma grande capacidade de carga atual. Devido a isto, escolher um circuito de cobre grosso é uma boa decisão na fabricação de alumínio do PWB.
Geralmente, o fabricante prefere a espessura entre 1oz a 10oz. É importante para a parte traseira da folha de cobre atravessar o tratamento diferente da oxidação. O tratamento envolve produtos químicos também.
Igualmente, a parte anterior atravessa o chapeamento e zincar de bronze. A razão principal para o tratamento dianteiro é melhorar a força destacável da placa de circuito impresso de alumínio.
A camada seguinte, é a camada dielétrica. Compromete de um material dielétrico térmico composto. Este material tem uma baixa resistência térmica. Geralmente, tem uma espessura que varia de 50μm a 200μm. A espessura depende em cima do tipo da placa de circuito impresso e da procura de consumidor.
Esta camada parece ser a tecnologia de núcleo de alumínio da placa de circuito impresso. Tem a mesma funcionalidade que aquela do envelhecimento anti-térmico. Além disso, tem a capacidade suportar o esforço térmico assim como esforço mecânico.
Quando nós dizemos a camada baixa de alumínio, nós significamos realmente a carcaça de alumínio. Esta carcaça está apoiando todos os componentes atuais na placa. Liga os componentes à placa. É imperativo para esta carcaça ser altamente termicamente condutor.
A camada baixa igualmente precisa de ser apropriada para os processos mecânicos diferentes que incluem o corte, a perfuração, e o furo.
A base de alumínio paga um papel importante na proteção da superfície de alumínio do PWB. Assegura-se de que a superfície seja segura do agente que grava e que raspa. Há dois tipos principais de membrana baixa, de primeira temperatura ordinária e em segundo anti-alta.
A membrana ordinária suporta geralmente a temperatura mais baixa do que 120°C. Pelo contrário, a temperatura anti-alta pode suportar até 250°C.
O tipo anti-alto é a melhor escolha para o nivelamento da solda do ar quente.
Capacidades de PCBA
|
|
PCBA Turnkey
|
PCB+components sourcing+assembly+package
|
Detalhes do conjunto
|
SMT e Através-furo, linhas do ISO SMT e do MERGULHO
|
Prazo de execução
|
Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho
|
Teste em produtos
|
Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional
|
Quantidade
|
Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO
|
Arquivos necessários
|
PWB: Arquivos de Gerber (CAM, PWB, PCBDOC)
|
Componentes: Bill de materiais (lista de BOM)
|
|
Conjunto: Arquivo do Picareta-N-lugar
|
|
Tamanho do painel do PWB
|
Tamanho mínimo: polegadas 0.25*0.25 (6*6mm)
|
Tamanho máximo: polegadas 20*20 (500*500mm)
|
|
Tipo da solda do PWB
|
Pasta solúvel em água da solda, RoHS sem chumbo
|
Detalhes dos componentes
|
Voz passiva para baixo ao tamanho 0201
|
BGA e VFBGA
|
|
Chip Carriers sem chumbo /CSP
|
|
Conjunto frente e verso de SMT
|
|
Passo fino a 0.8mils
|
|
Reparo e Reball de BGA
|
|
Remoção e substituição da parte
|
|
Pacote componente
|
Corte a fita, tubo, carretéis, peças fracas
|
Processo de conjunto do PWB
|
Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Onda
Solda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade |
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Quanto tempo é o prazo de execução?
: Para amostras, tomará 5-7 dias do trabalho; para pedidos em grandes quantidades, tomará 10-15 dias da palavra.
