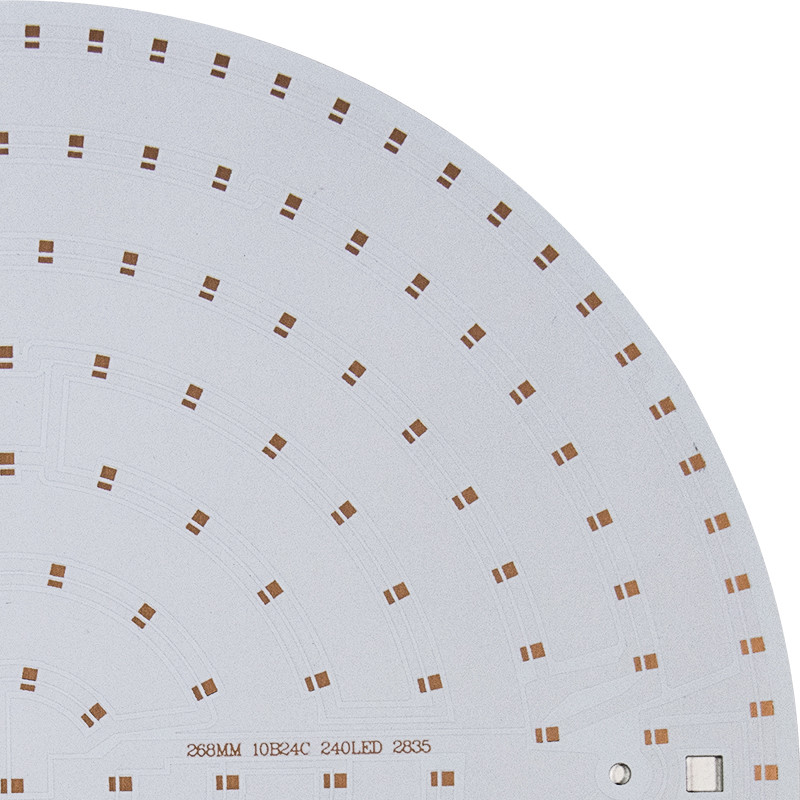

placa de circuito de alumínio da luz da emergência do PWB 94v0 do diodo emissor de luz de 12W SMD 2835
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: 12W conduziu a placa do PWB
Realçar:

PWB de alumínio do diodo emissor de luz de SMD 2835

,

PWB de alumínio do diodo emissor de luz 12W

,

placa de circuito da luz da emergência 94v0

Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem interna do vácuo, embalagem padrão exterior da caixa da caixa.
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Nome do produto: 12W conduziu a placa do PWB
Mínimo Furo Tamanho: 0.25mm
Tela de seda: branco, preto, amarelo
Testes elétricos: Dispositivo elétrico/ponta de prova de voo
Tolerância do furo: PTH: ±0.075, NTPH: ±0.05
Serviço: Serviço de uma parada
Descrição de produto

placa de circuito de alumínio da luz da emergência do PWB 94v0 do diodo emissor de luz de 12W SMD 2835



O fabricante 12W do OEM Pcba conduziu a placa da iluminação do diodo emissor de luz da placa do PWB



Que é uma placa do PWB do diodo emissor de luz de SMD?



SMD representa o dispositivo de superfície da montagem. A tecnologia de superfície da montagem (SMT) substituiu quase a tecnologia do através-furo. Contudo, a tecnologia do através-furo é usada ainda para os componentes que não podem ser de superfície montados. Consequentemente, o PWB de superfície do diodo emissor de luz da montagem é muito popular

O SMDS é os componentes compactos que podem diretamente ser colocados sobre o PWB. Não há nenhuma necessidade para um furo porque os componentes não têm ligações nem puderam ter ligações pequenas. Há somente uns contatos pequenos nas extremidades do dispositivo que são usadas para fazer conexões. Consequentemente, o PCBA é muito compacto. O SMDS é soldado usando a solda de reflow. No início, a pasta da solda é aplicada na placa desencapada. Então, os componentes são escolhidos e colocados no lugar desejado. Finalmente, a placa é passada através de um forno do reflow, e os componentes são montados diretamente sem nenhuma trabalheira.

Uma placa do PWB do diodo emissor de luz de SMD contém os diodos emissores de luz de SMD que são mais compactos do que seus equivalentes do através-furo. Os diodos emissores de luz de SMD são amplamente utilizados hoje em dia. Fornecem uma saída mais alta do lúmen, que melhore o nível de iluminação na área. São mais eficientes e mais brilhantes. Esta é as placas do PWB do diodo emissor de luz da razão SMD é preferida.



Camada
1~64 camadas
Material
FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, alumínio
Capacidade de produção
30000 ㎡/months
Forma da placa
Retangular, redondo, entalhes, entalhes, complexo irregular
Corte da placa
Tesoura, V-contagem, Aba-distribuída, afundada contra
Espessura da placa
0.2~8.0mm, cabo flexível 0.1-0.25mm
Peso de cobre
0.5oZ~12oZ
Máscara da solda
Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda
Tela de seda
Frente e verso ou Único-tomado partido etc. branco, amarelo, preto
Linha largura mínima/espaço
0.08mm/3mil
Dimensões máximas da placa
25.6inch*43.3inch ou 650mm*1100mm
Diâmetro de furo mínimo da broca
0.1mm
Diâmetro de furo de Min Laser Drill
0.075mm
Revestimento de superfície
HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc.
Toleranc da espessura da placa
± 10%
Largura de entalhe mínima
0,12", 3.0mm, ou 120mils
profundidade da V-contagem
20-25% da espessura da placa
Espessura de parede de PTH
>0.025mm
Furo Dia Tolerance de PTH
±0.076mm
Não furo Dia Tolerance de PTH
±0.05mm
Desvio da posição do furo
±0.076mm
Furos do dissipador
Sim
Padrão de qualidade
IPC-A600F/MIL-STD-105D
Formato de arquivo do projeto
DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG



placa de circuito de alumínio da luz da emergência do PWB 94v0 do diodo emissor de luz de 12W SMD 2835 0

placa de circuito de alumínio da luz da emergência do PWB 94v0 do diodo emissor de luz de 12W SMD 2835 1






FAQ:



Q1.  Você tem MOQ limitou?

:  Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.





Q2:  Todos seus produtos são certificados com UL, ROHS etc.?

:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.



Q3:  São meus arquivos seguros?

:  Seus arquivos são realizados na segurança completa. Nós protegemos a propriedade intelectual para nossos clientes no processo inteiro. Todos os documentos dos clientes são compartilhados nunca com todos os terceiros.
