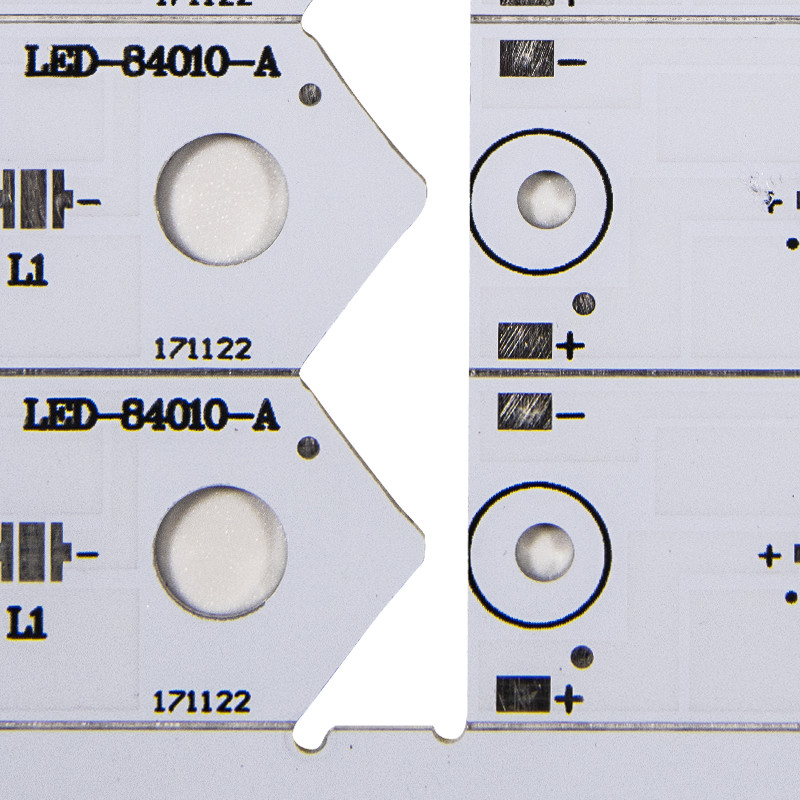

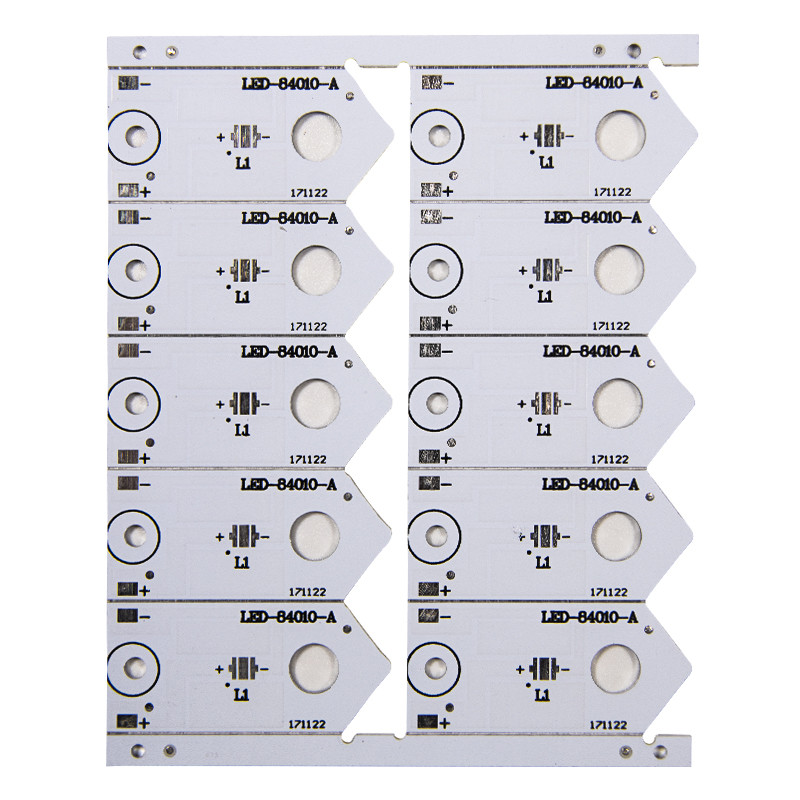

Diodo emissor de luz do OEM 12W que ilumina o serviço de alumínio da parada da base uma da placa
O fabricante 12W do OEM Pcba conduziu a placa da iluminação do diodo emissor de luz da placa do PWB
O PWB de alumínio é um tipo da placa de circuito impresso do núcleo do metal (MCPCB), para ser usado extensamente na indústria de iluminação do diodo emissor de luz.
Se você está procurando o fabricante de alumínio do PWB, a fábrica do PWB de Shenzhen Yizhuo tem a experiência rica no PWB de alumínio de fabricação com condutibilidade térmica alta, nós oferecemos um serviço da primeira classe e umas opções extensivas da alto-tecnologia.
MCPCB, PWB do núcleo do metal, o PWB térmico – qualquer nome você prefere, são todas as placas que usam um material do metal baixo como a parcela do propagador do calor da placa de circuito. Estes tipos de são fabricados tipicamente com consistir da base do metal de alumínio (a maioria de comum) mas podem igualmente ser produzidos com cobre.
Aplicações do PWB de alumínio:
Aplicações da iluminação geral (revérbero, lanterna elétrica, projetor, etc.)
Aplicações traseiras da unidade clara
Aplicações automotivos do diodo emissor de luz do sistema
Conversores de poder: telecomunicações, regulador de alta tensão, fontes de alimentação
Aplicações do híbrido/controlo do motor elétrico
Fotovoltaico
|
Camada
|
1~64 camadas
|
|
Material
|
FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, alumínio
|
|
Capacidade de produção
|
30000 ㎡/months
|
|
Forma da placa
|
Retangular, redondo, entalhes, entalhes, complexo irregular
|
|
Corte da placa
|
Tesoura, V-contagem, Aba-distribuída, afundada contra
|
|
Espessura da placa
|
0.2~8.0mm, cabo flexível 0.1-0.25mm
|
|
Peso de cobre
|
0.5oZ~12oZ
|
|
Máscara da solda
|
Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda
|
|
Tela de seda
|
Frente e verso ou Único-tomado partido etc. branco, amarelo, preto
|
|
Linha largura mínima/espaço
|
0.08mm/3mil
|
|
Dimensões máximas da placa
|
25.6inch*43.3inch ou 650mm*1100mm
|
|
Diâmetro de furo mínimo da broca
|
0.1mm
|
|
Diâmetro de furo de Min Laser Drill
|
0.075mm
|
|
Revestimento de superfície
|
HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc.
|
|
Toleranc da espessura da placa
|
± 10%
|
|
Largura de entalhe mínima
|
0,12", 3.0mm, ou 120mils
|
|
profundidade da V-contagem
|
20-25% da espessura da placa
|
|
Espessura de parede de PTH
|
>0.025mm
|
|
Furo Dia Tolerance de PTH
|
±0.076mm
|
|
Não furo Dia Tolerance de PTH
|
±0.05mm
|
|
Desvio da posição do furo
|
±0.076mm
|
|
Furos do dissipador
|
Sim
|
|
Padrão de qualidade
|
IPC-A600F/MIL-STD-105D
|
|
Formato de arquivo do projeto
|
DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG
|
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
