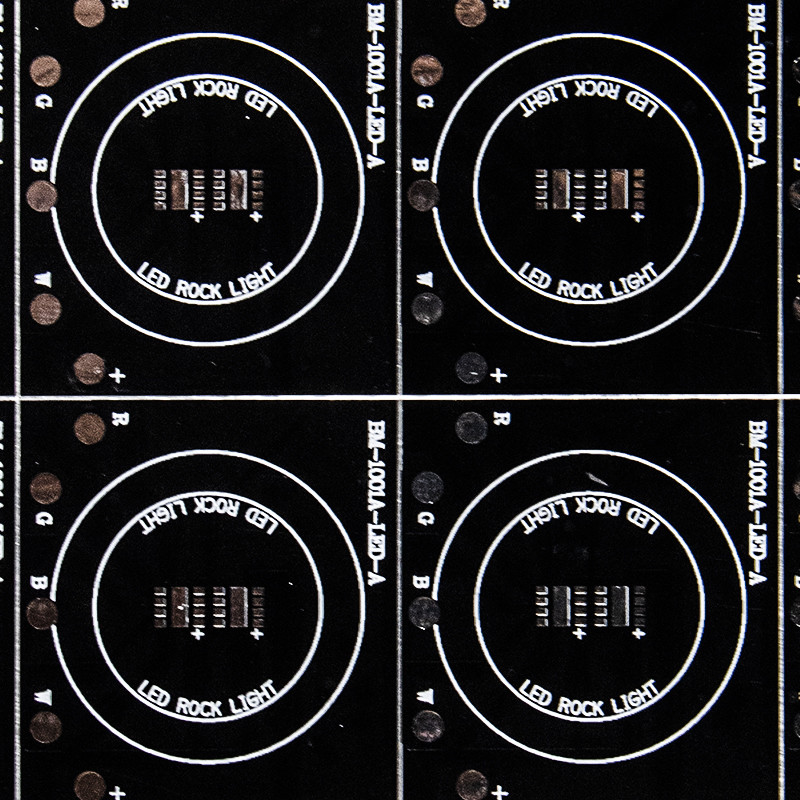

Máscara tomada partido da solda do preto do PWB do dedo 2 de cobre pesados do ouro de HASL ENIG
Produto conduzido quente de Heavy Copper For do fabricante de alumínio preto do PWB de Soldermask
| Não. | Artigo | Produção em massa | Protótipo |
| 1 | Camadas | 1-8 camadas | 1-36 camadas |
| 2 | Máximo Painel Tamanho | 600*770mm (23,62 ″ do ″ *30.31) | 600*770mm (23,62 ″ do ″ *30.31) 500*1200mm (19,69 ″ do ″ *47.24) |
| 3 | Espessura de Max.Board | 8.5mm | 8.5mm |
| 4 | Mínimo Placa Espessura | 2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm |
2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm |
| 5 | Min Inner Layer Clearance | 0.1mm (4mil) | 0.1mm (4mil) |
| 6 | Largura de Min Line | 0.075mm (3/3 de mil.) | 0.075mm (3/3 de mil.) |
| 7 | Espaço de Min Line | 0.075mm (3/3 de mil.) | 0.075mm (3/3 de mil.) |
| 8 | Tamanho de Min.Hole | 0.15mm (6mil) | 0.15mm (6mil) |
| 9 | Espessura chapeada mínima do furo | 20um (0.8mil) | 20um (0.8mil) |
| 10 | Tamanho do furo de Min Blind /Buried | 0.1mm (4mil) | 0.1mm (1-8layers) (4mil) |
| 11 | PTH Diâmetro Tolerância | ±0.076mm (±3mil) | ±0.076mm (±3mil) |
| 12 | Não PTH Diâmetro Tolerância | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
| 13 | Desvio da posição do furo | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
| 14 | Coppe pesado | 4oz/140μm | 6oz/175μm |
| 15 | S/M mínimo Pitch | 0.1mm (4mil) | 0.1mm (4mil) |

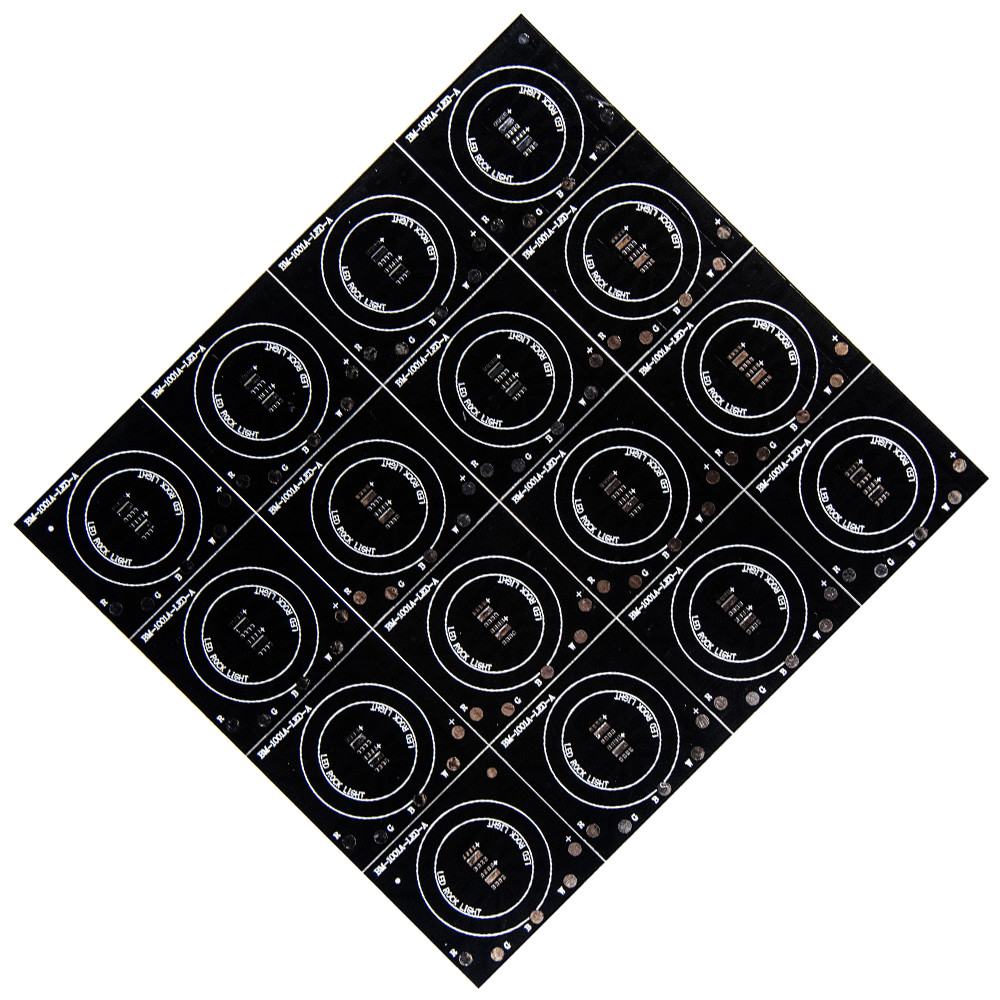

Camada de alumínio do circuito do PWB do soldermask preto
A camada do circuito (folha de cobre eletrolítica de uso geral) for gravada para formar o circuito impresso, comparado ao material FR4, o PWB de alumínio pode carregar uma corrente elétrica mais alta quando a mesma camada grossa do circuito e a mesma largura do traço.
Desempenho de PCBs de alumínio:
PCBs de alumínio indica a estabilidade dimensional & o tamanho constante. Por exemplo, quando são aquecidas de 30-140 graus, suas dimensões tiveram somente uma mudança por 2.5%-3.0%.
O desempenho de PCBs de alumínio quando o calor de dissolução for bastante bem em relação a FR4 ordinário PCBs. Por exemplo, um PWB FR4 que seja 1.5mm densamente terá uma resistência térmica de 20-22 graus pelo watt quando um PWB de alumínio 1.5mm densamente terá uma resistência térmica de aproximadamente 1-2 graus pelo watt.
Cada substância tem seu próprio coeficiente da expansão térmica. O CTE do cobre (18ppm/C) e de alumínio (22ppm/C) são razoavelmente próximo. Desde o poço de alumínio do trabalho de PCBs em termos da dissipação térmica, não têm edições severas da contração ou do desenvolvimento. Trabalham excepcionalmente e são duráveis mais seguro.
FAQ:
Q1. Como sobre os custos de envio?
: Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Que são os produtos principais de seus serviços de PCB/PCBA?
: Controle industrial, equipamento automotivo, médico, eletrônica de comunicação, dispositivos de segurança.
