A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: porcelana
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: placa conduzida 16 do PWB
Realçar:

placa do PWB do alumínio do diodo emissor de luz 12W

,

12W conduziu a placa de circuito leve

Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem interna do vácuo, embalagem padrão exterior da caixa da caixa.
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Nome do produto: 12W conduziu a placa do PWB
Perfuração de perfil: Roteamento, V-CUT, chanfrando
Tela de seda: branco, preto, amarelo
Testes elétricos: Dispositivo elétrico/ponta de prova de voo
Tolerância do furo: PTH: ±0.075, NTPH: ±0.05
Serviço: Serviço único
Descrição de produto

A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo



Hoje, as iluminações do diodo emissor de luz estão em torno de nós em toda parte em nosso dia a dia, as iluminações são substituídas cada vez mais por soluções desde que a iluminação do diodo emissor de luz tem o consumo de uma mais baixa potência, um tempo mais longo do diodo emissor de luz (diodo luminescente) e mais uso eficaz da energia compara às ampolas tradicionais.

A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada a ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Nós temos o CE, ROHS, certificação do UL. Foi fundada em 2012 e a área da fábrica consiste em mais de 6.000 medidores quadrados, em 120 empregados, e em dois deslocamentos. Nós temos a capacidade de fabricar PCBs de alumínio, FR4 PCBs, diodo emissor de luz PCBA, e outros produtos relacionados. Nós igualmente estamos proporcionando serviços como o projeto do PWB, o conjunto do PWB, e a placa do diodo emissor de luz SMT que processa para serviços de projeto do PWB. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, das comunicações, as automotivos e o outro que exigem a dissipação de calor.



Camada
1~64 camadas
Material
FR4, CEM1, CEM3, alumínio
Capacidade de produção
30000 ㎡/months
Forma da placa
Retangular, redondo, entalhes, entalhes, complexo irregular
Corte da placa
Tesoura, V-contagem, Aba-distribuída, afundada contra
Espessura da placa
0.2~8.0mm, cabo flexível 0.1-0.25mm
Peso de cobre
0.5oZ~12oZ
Máscara da solda
Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda
Tela de seda
Frente e verso ou Único-tomado partido etc. branco, amarelo, preto
Linha largura mínima/espaço
0.08mm/3mil
Dimensões máximas da placa
25.6inch*43.3inch ou 650mm*1100mm
Diâmetro de furo mínimo da broca
0.1mm
Diâmetro de furo de Min Laser Drill
0.075mm
Revestimento de superfície
HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc.
Toleranc da espessura da placa
± 10%
Largura de entalhe mínima
0,12", 3.0mm, ou 120mils
profundidade da V-contagem
20-25% da espessura da placa
Espessura de parede de PTH
>0.025mm
Furo Dia Tolerance de PTH
±0.076mm
Não furo Dia Tolerance de PTH
±0.05mm
Desvio da posição do furo
±0.076mm
Furos do dissipador
Sim
Padrão de qualidade
IPC-A600F/MIL-STD-105D
Formato de arquivo do projeto
DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG

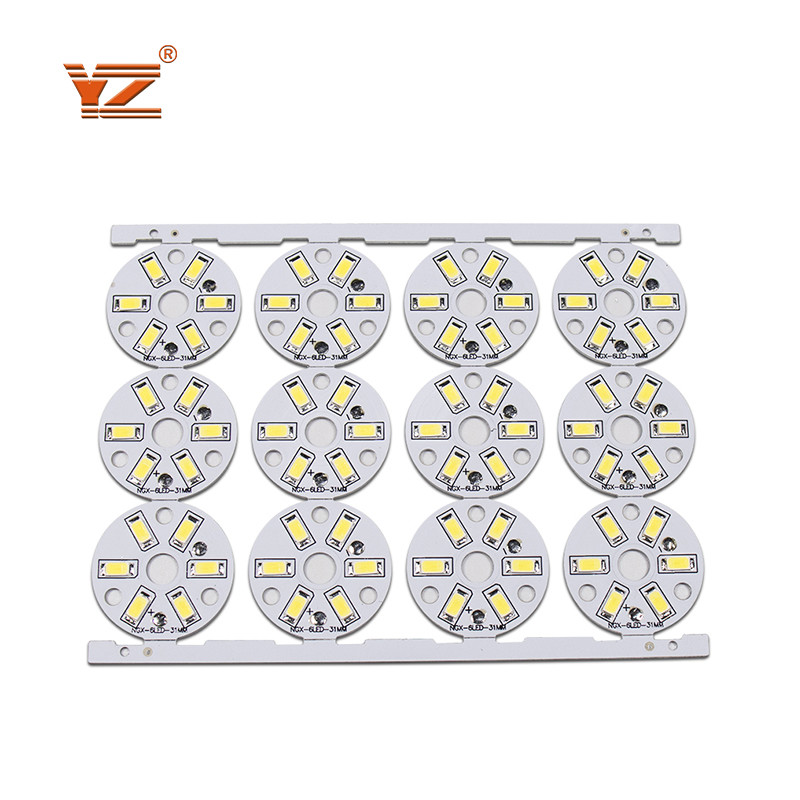

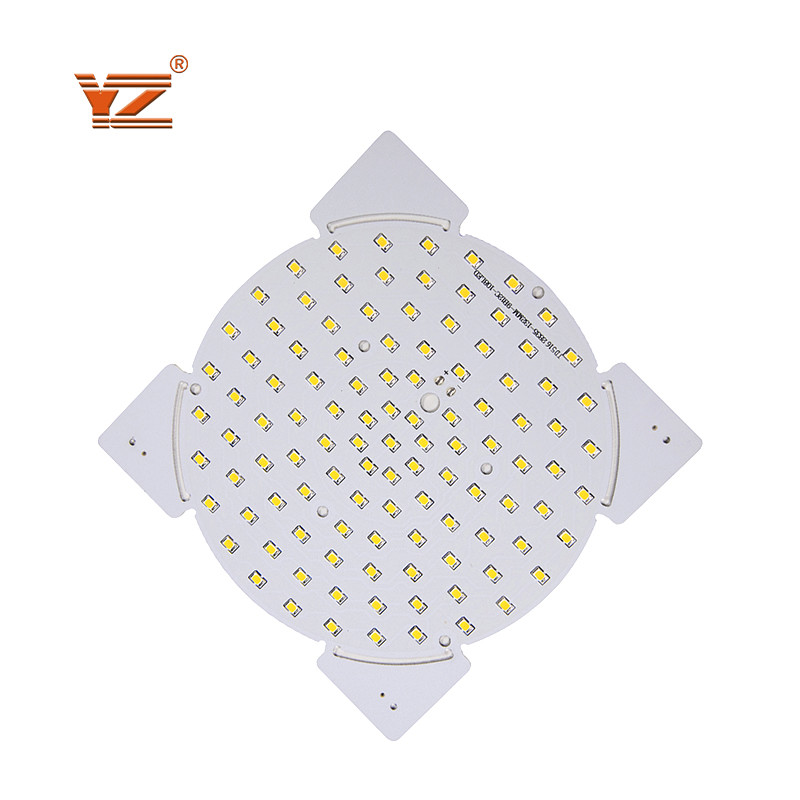

A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo 0

A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo 1





A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo 2

A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo 3

Capacidade e serviços do PWB:

1. PWB Único-tomado partido, frente e verso & da multi-camada (até 30 camadas)
2. PWB flexível (até 10 camadas)
3. CEM-1, CEM-3 FR-4, material Alumínio-baseado.
4. HAL, HAL sem chumbo, prata do ouro da imersão/lata, ouro duro, tratamento de superfície de OSP.
5. as placas de circuito impresso são 94V0 complacentes, e aderem IPC610 ao padrão internacional do PWB da classe 2.
6. quantidades da escala do protótipo à produção de volume.
7. 100% E-testes



A placa do PWB do alumínio do diodo emissor de luz PCBA conduziu a placa de circuito leve conduziu o módulo 4


FAQ:



Q1.  Você tem MOQ limitou?

:  Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.





Q2:  Todos seus produtos são certificados com UL, ROHS etc.?

:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.



Q3:  Como posso eu conseguir uma amostra verificar sua qualidade?

:  Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
