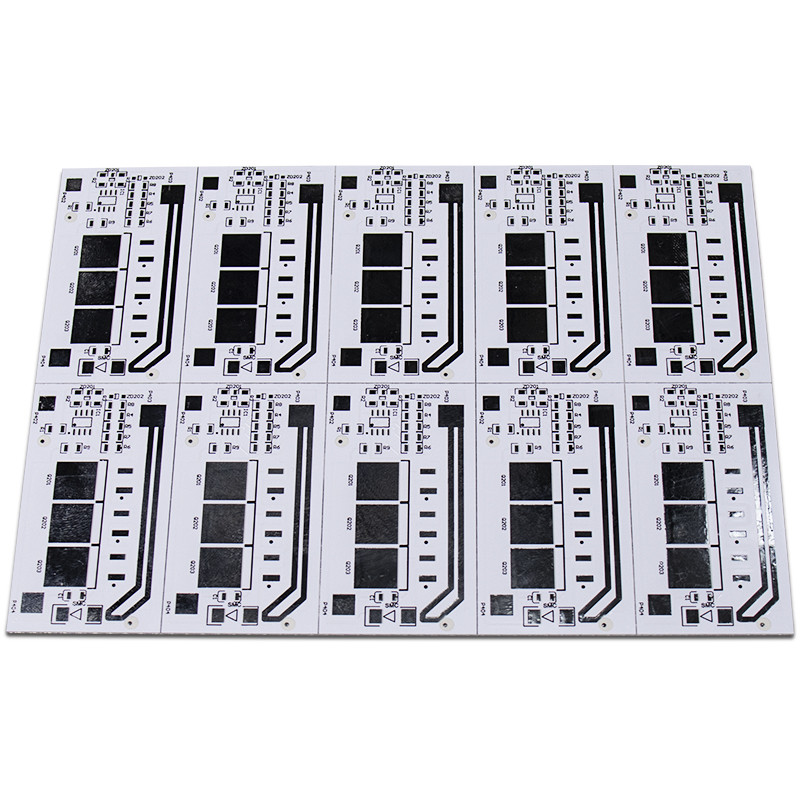

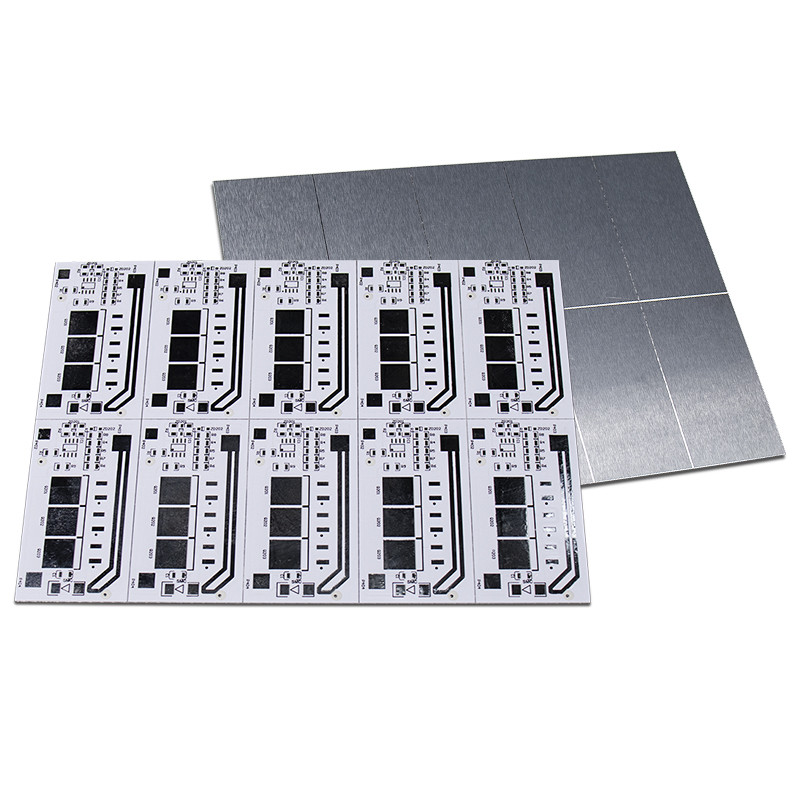

o PWB 94v0 conduzido de alumínio eletrônico embarca a única placa de circuito lateral
|
Camada
|
1~64 camadas
|
|
Material
|
FR4, CEM1, CEM3, alumínio
|
|
Capacidade de produção
|
30000 ㎡/months
|
|
Forma da placa
|
Retangular, redondo, entalhes, entalhes, complexo irregular
|
|
Corte da placa
|
Tesoura, V-contagem, Aba-distribuída, afundada contra
|
|
Espessura da placa
|
0.2~8.0mm, cabo flexível 0.1-0.25mm
|
|
Peso de cobre
|
0.5oZ~12oZ
|
|
Máscara da solda
|
Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda
|
|
Tela de seda
|
Frente e verso ou Único-tomado partido etc. branco, amarelo, preto
|
|
Linha largura mínima/espaço
|
0.08mm/3mil
|
|
Dimensões máximas da placa
|
25.6inch*43.3inch ou 650mm*1100mm
|
|
Diâmetro de furo mínimo da broca
|
0.1mm
|
|
Diâmetro de furo de Min Laser Drill
|
0.075mm
|
|
Revestimento de superfície
|
HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc.
|
|
Toleranc da espessura da placa
|
± 10%
|
|
Largura de entalhe mínima
|
0,12", 3.0mm, ou 120mils
|
|
profundidade da V-contagem
|
20-25% da espessura da placa
|
|
Espessura de parede de PTH
|
>0.025mm
|
|
Furo Dia Tolerance de PTH
|
±0.076mm
|
|
Não furo Dia Tolerance de PTH
|
±0.05mm
|
|
Desvio da posição do furo
|
±0.076mm
|
|
Furos do dissipador
|
Sim
|
|
Padrão de qualidade
|
IPC-A600F/MIL-STD-105D
|
|
Formato de arquivo do projeto
|
DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG
|
Os avanços no projeto do PWB do diodo emissor de luz com núcleos de alumínio permitiram diversas capacidades novas e melhoradas. Transferências de alumínio aquecem-se mais da placa de circuito impresso e do diodo emissor de luz. A fibra de vidro PCBs tem um limite na densidade de luzes que do diodo emissor de luz podem acomodar devido aquecer o acúmulo. Os núcleos de alumínio oferecem o maior controle de temperatura comparado aos núcleos ou às bases padrão da fibra de vidro.
A capacidade do alumínio para melhorar o controle de temperatura permite os seguintes benefícios:
Alguma da aplicação conduzida de alumínio das placas do PWB:
A eletrônica Co. de Shenzhen Yizhuo, Ltd. é uma empresa nacional da alto-tecnologia certificada a ISO9001: sistema de gerenciamento da qualidade 2015 internacional. Nós temos o CE, ROHS, certificação do UL. Foi fundada em 2012 e a área da fábrica consiste em mais de 6.000 medidores quadrados, em 131 empregados, e em dois deslocamentos. Nós temos a capacidade de fabricar PCBs de alumínio, FR4 PCBs, diodo emissor de luz PCBA, e outros produtos relacionados. Nós igualmente estamos proporcionando serviços como o projeto do PWB, o conjunto do PWB, e a placa do diodo emissor de luz SMT que processa para serviços de projeto do PWB. Os produtos são amplamente utilizados em indústrias da iluminação, da eletrônica, das comunicações, as automotivos e o outro que exigem a dissipação de calor. Nossos profissionais trabalham na associação próxima para compreender as exigências específicas de nossos clientes. Em nossa unidade de testes da qualidade, nós testamos meticulosamente cada produto, assim resultados em sua conformidade com padrões de qualidade internacionais. Nós podemos fazer o serviço de uma parada do ODM ou do OEM para nossos clientes.
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2: Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
Q3: É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
