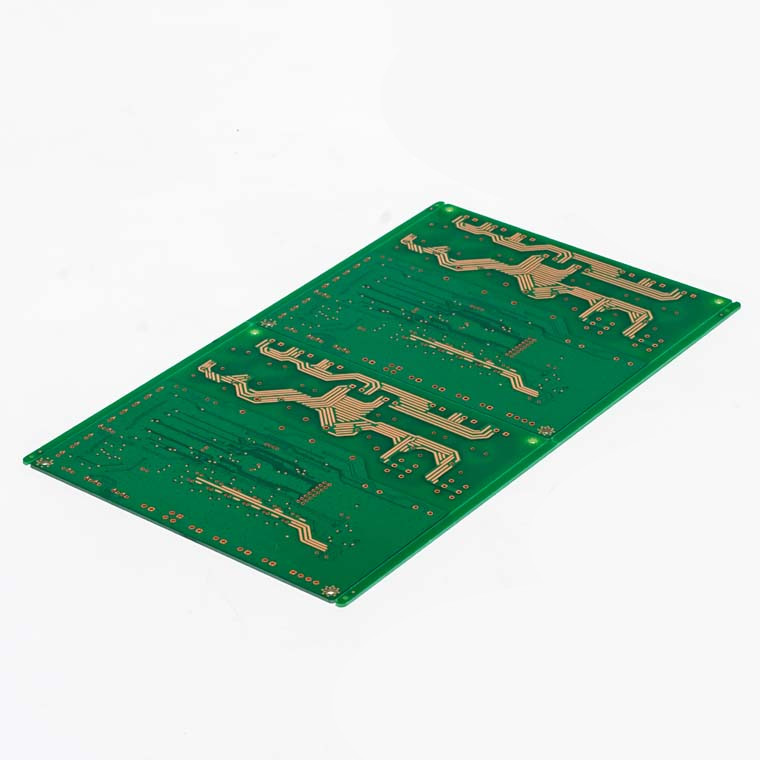

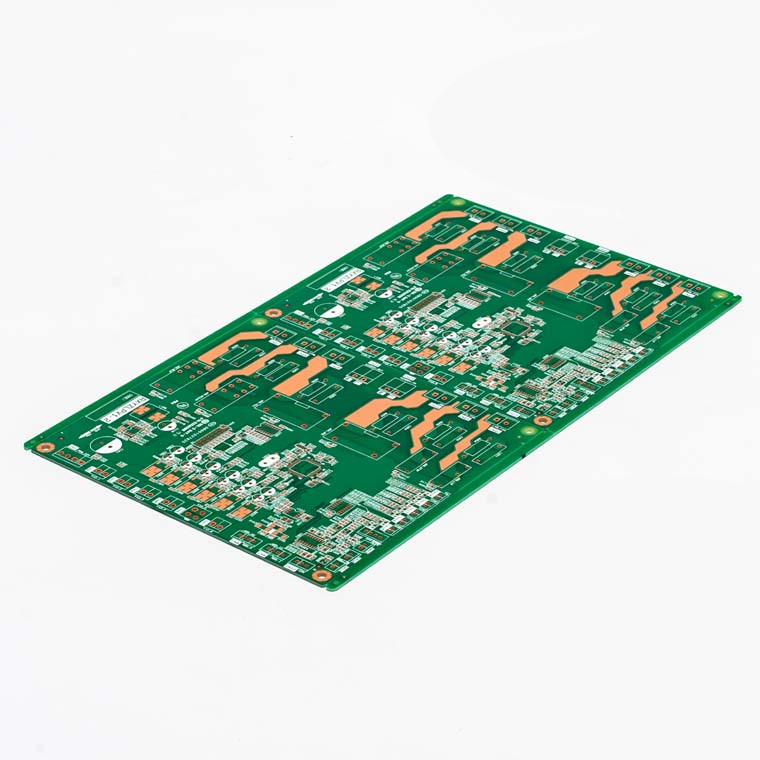

PWB da dupla camada do PWB da placa de circuito impresso FR4 para usar-se na eletrônica
A placa de circuito Fr4 é fibra de vidro. É o material o mais comum do PWB. FR4 1.6mm consiste densamente em 8 camadas # de 7628 fiberglasses. O logotipo/designação do fabricante da classe vermelha da inflamabilidade é ficado situado no meio. A temperatura para usar este material é 120 – 130 o ° C.
Que é FR5?
FR5 é fibra de vidro similar a FR4, mas a temperatura do uso deste material é 140 – 170 o ° C.
Que é CEM-1?
CEM-1 é uma estratificação suportada de papel com uma camada # de tela de 7628 vidros. Este material não é apropriado para chapear através dos furos.
Que é CEM-3?
CEM-3 é o mais similar à placa de circuito Fr4. Construção: esteira da fibra de vidro entre duas camadas exteriores # de tela de 7628 vidros. Branco CEM-3 leitoso muito liso. O preço deste material é 10-15% mais baixo do que aquele de FR4. O material é fácil de furar e carimbar. É uma substituição completa para FR4 e tem um mercado muito grande em China.
| ARTIGOS | CAPACIDADE DO OFÍCIO |
| camadas | 1-8 camadas |
| material das carcaças | De alumínio, 22F, CEM-1, CEM-3, PWB do cabo flexível, fr-4 |
| espessura do painel | 0.8-3.0mm |
| espessura de cobre da folha |
18um-105um
|
| Tamanho do produto final | minuto 3*3mm max500*1500mm |
| largura mínima do furo | 0.5mm |
| largura mínima do traço | 0.2mm |
| largura mínima da legenda | 0.1mm |
| condutibilidade térmica | sim |
| tratamento de superfície | HASL (TinLead livre), ENIG (ouro da imersão), prata da imersão, chapeamento de ouro (ouro instantâneo), OSP, etc. |
| a máscara da solda colore disponível | Etc. verde, branco, vermelho, amarelo, preto, azul, transparente |
| E-testes | 100%E-Testing (testes de alta tensão); Testes de voo da ponta de prova |
| certificado | SGS.UL. ROHS, CQC. ISO9001: 2015 |
| MOQ | 5pcs |
| Aplicação | Luz do diodo emissor de luz, condicionador de ar, equipent elétrico, lavagem que combina, escala de peso, luz do tubo, luz da tabela, luz de teto, luz da parede, orador, painel de controlo, prato principal, tevê, LCD, diodo emissor de luz |
FAQ:
Q1. Que serviço pode você fornecer?
: Nós somos PWB do OEM e fabricante de PCBA desde 2012, nós podemos fornecer a solução de uma parada que inclui a fabricação do PWB do RD, o SMT e o conjunto PCBA.
Q2. Você tem alguma exigência da quantidade de ordem mínima?
: sim, a amostra você precisa um mínimo de 5 partes.
Q3: Você oferece garante para os produtos?
: Sim, nós oferecemos 2 anos de garantia a nossos produtos.
