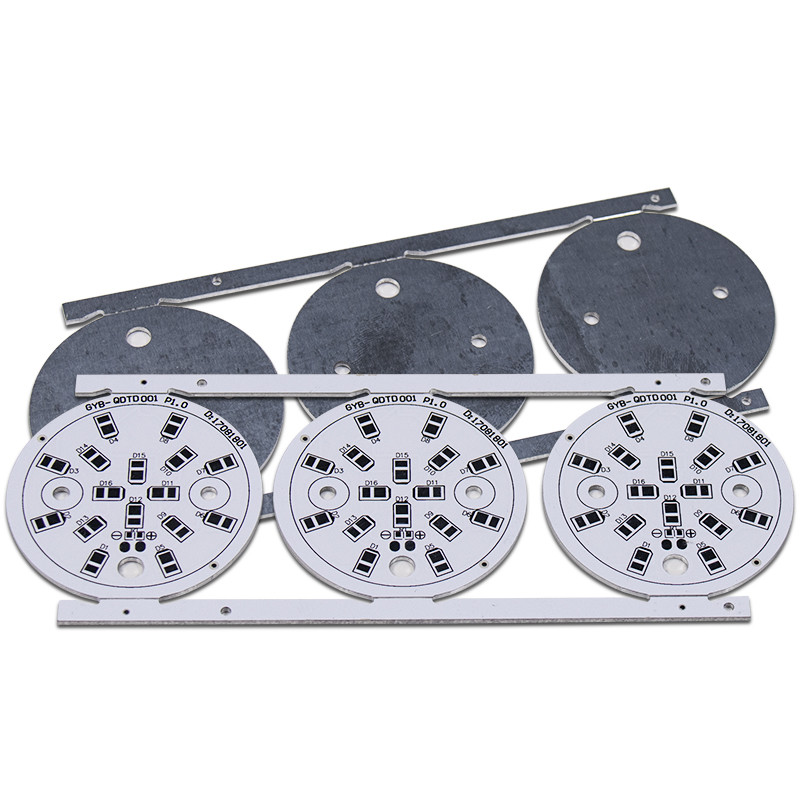

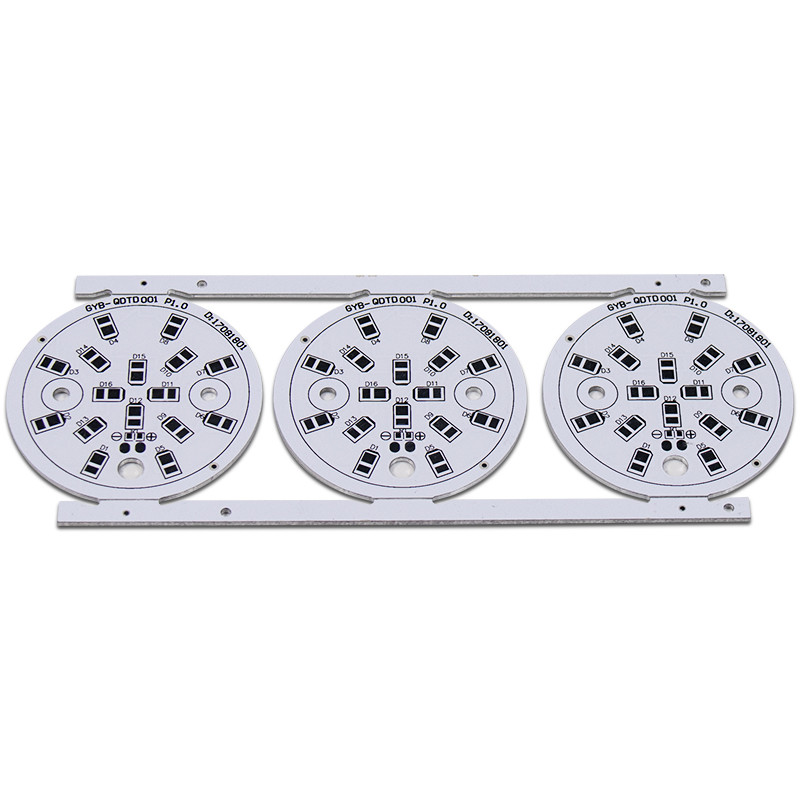

Diodo emissor de luz de alumínio do poder superior do IPC 2 padrão que ilumina o PWB
2PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa 12 do PWB do diodo emissor de luz
Realçar:

PWB de alumínio do diodo emissor de luz do poder superior

,

Diodo emissor de luz padrão do IPC 2 que ilumina o PWB

,

Diodo emissor de luz de alumínio que ilumina o PWB

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Material: Material de alumínio
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Revestimento de superfície: Prata de HASL/ENIG/OSP/Immersion
Linha largura mínima: 0.3-0.35um
Aplicação: equipamentos médicos, eletrônica automotivo, indústria
Categoria de qualidade: IPC padrão 2
Tempo da construção: 2days - 5weeks
Min Tracing /Spacing: 4mil/4mil
Tamanho da placa: Minuto 6*6mm | 610*610mm máximos
Descrição de produto

Conduzido iluminar o metal do PWB conduziu a placa de circuito leve o poder superior do projeto que conduziu o PWB



Característica Capacidade
Categoria de qualidade IPC padrão 2
Número de camadas 4 - 24layers
Quantidade da ordem 1pc - 10000+pcs
Tempo da construção 2days - 5weeks
Material Núcleo de alumínio (1060 doméstico), núcleo de cobre, coberta FR4
Tamanho da placa Minuto 6*6mm | 610*610mm máximos
Espessura da placa 0.8mm - 5.0mm
Peso de cobre (terminado) 0.5oz - 10.0oz
Min Tracing /Spacing 4mil/4mil
Lados da máscara da solda Conforme o arquivo
Cor da máscara da solda Verde, branco, azul, preto, vermelho, amarelo
Lados do Silkscreen Conforme o arquivo
Cor do Silkscreen Branco, preto, amarelo
Revestimento de superfície HASL - Nivelamento da solda do ar quente
HASL sem chumbo - RoHS
ENIG - Níquel/ouro Electroless da imersão - RoHS
Min Annular Ring 4mil
Min Drilling Hole Diameter 6mil
Outras técnicas Furos do escareador
Furos do parafuso



Diodo emissor de luz de alumínio do poder superior do IPC 2 padrão que ilumina o PWB 0

Exigências chaves ao selecionar um fabricante de alumínio do PWB

Geralmente, toda a fabricação do PWB segue o mesmo processo de produção apesar de onde são feitos. As únicas diferenças verdadeiras nos fornecedores são o nível de automatização em seu processo, a tecnologia a mais nova e o equipamento, e ter o equipamento específico projetado centrar-se sobre determinados tipos de produtos finais.



Para PCBs de alumínio, há diversos artigos chaves que um fabricante do PWB precisa de considerar se estão indo poder produzir eficazmente PCBs de alumínio em qualquer quantidade, incluindo:

Diodo emissor de luz de alumínio do poder superior do IPC 2 padrão que ilumina o PWB 1

Equipamento dedicado da imagem latente

Muitos de nosso PCBs alumínio-suportado entram nas aplicações do diodo emissor de luz que são muito mais longas do que o 18" padrão x 24" ou 20" x 24" os painéis da produção usados na fabricação tradicional do PWB. Para poder registrar exatamente e produzir economicamente estas peças, um fabricante deve ter tampouco uma parte feita sob encomenda de 60" equipamento leve UV largo da imagem latente ou uma instalação capaz da impressão da tela (ao mesmo tempo) uma imagem e então uma cura UV através de um forno.

O processo de manufatura velho de metade da imagem da impressão da tela e então tentativa entregar para registrar a primeira imagem quando a tela que imprime a segunda metade for muito menos eficaz.

Diodo emissor de luz de alumínio do poder superior do IPC 2 padrão que ilumina o PWB 2

Especializado marcando o equipamento

O equipamento mais comum que pode a contagem V através dos materiais FR-4 tradicionais não é serido controlar PCBs de alumínio. Para obter o possível o mais barato, nós precisamos de conseguir o melhor rendimento possível, que significa que nós precisamos de poder colocar entre si estas peças tão próximas como possível no painel da produção. Sem V que marca, você deve mecanicamente distribuir as peças para fora, que poderiam conduzir à perda de até 20% de seu rendimento, custo subseqüentemente crescente.

Nossa equipe de planejamento tem muitos anos de experiência que ajudam nossos clientes a projetar as disposições que são as mais eficazes na redução de custos para que depanelize.



Imprensas de perfurador maior do que de 40 toneladas

Para PCBs de alumínio que são redondas ou para ter as características originais – (entalhes, grandes furos, entalhes, etc.) – você quererá um fabricante que possa perfurar para fora estas características. Tentar mecanicamente à derrota PCBs de alumínio é uma maneira muito cara de obter estas características feitas em um ambiente de produção.



Em-linha teste do Olá!-potenciômetro

Uma exigência original do PWB de alumínio é que os clientes querem saber que o produto que estão obtendo passou um teste do olá!-potenciômetro. Quando a maioria de fabricantes do PWB puderem fazer este, é geralmente um processo separado em um laboratório que não seja situado em testes elétricos. O teste elétrico de Epec estabelecido inclui um teste do olá!-potenciômetro, que reduza dramaticamente o custo para o cliente.
