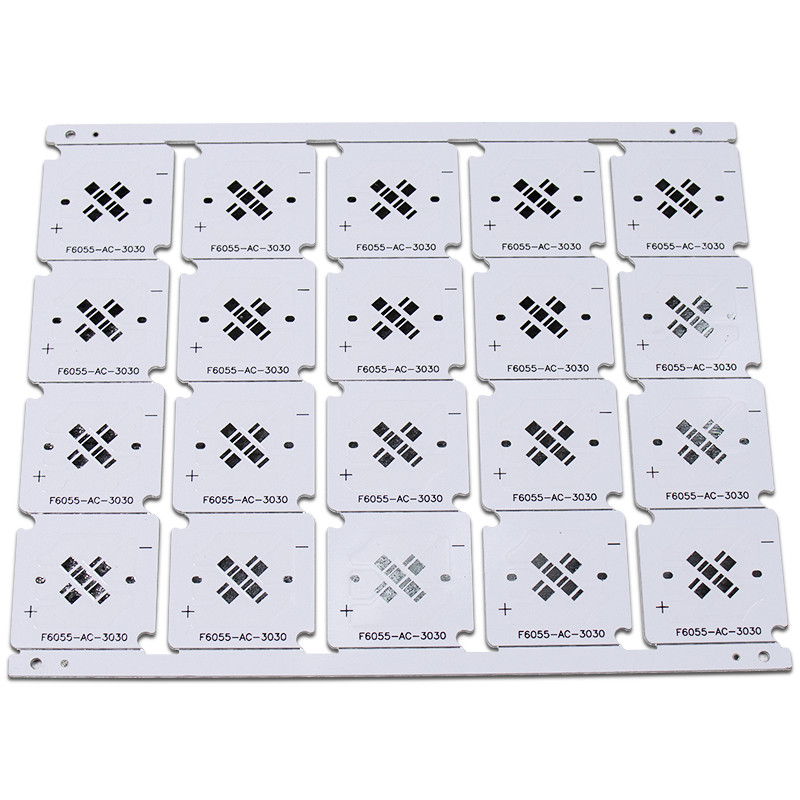

Placa de circuito leve conduzida do tubo em volta do PWB de alumínio conduzido da carcaça da placa de circuito
Artigo | Unidade | Especificação | Condição de teste | |
---|---|---|---|---|
Espessura da isolação | µm | Máximo Minuto |
200 60 |
- |
Resistência da solda (288°C) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
Choque térmico | 288°C * 10" /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistividade de volume (estado normal >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
Resistividade de superfície (estado normal >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
- | 5,6 5,3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
Fator de dissipação 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Condutibilidade térmica (mediu na camada da isolação única) |
W/m°C | 1,0 | ASTM-E1461 | |
Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
Tg | °C | 100 | IPC-TM-650 2.2.24 | |
TD | °C | 410 | TBD (perda de 5wt%) | |
MOT (RTI) | °C | 130 | UL 746B | |
CTI (índice de seguimento comparativo) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb tem fabricado PCBs de alumínio pelos anos 10+. Nossas placas de circuito de alumínio da característica completa que fazem capacidades e DFM livre verificam permitem que você obtenha o alumínio de alta qualidade PCBs feito dentro do orçamento. Nosso PCBs de alumínio impresso é amplamente utilizado para a iluminação do diodo emissor de luz, o equipamento elétrico e sistemas automotivos.
Highflypcb fornece o diodo emissor de luz eficaz, disponível do PWB que ilumina soluções
Como um fornecedor completo das soluções do PWB da característica com mais do que uma década da experiência, nós somos capazes fornecer a fabricação do PWB do diodo emissor de luz, os componentes obtenção e o conjunto todos sob um telhado. Nós podemos trabalhar com você para desenvolver o núcleo do metal/placas de circuito de alumínio personalizados a suas aplicações específicas. Nós caracterizamos PCBs competitivamente fixado o preço fizemos com material FR-4 padrão que inclui uma camada folheada de alumínio térmica que dissipe eficientemente o calor, para manter todos os componentes do PWB do diodo emissor de luz para refrigerar e para aumentar significativamente o desempenho de seus produtos.
Para seu inquérito do PWB do diodo emissor de luz envie por favor seus dados a sales@highfly-tech.com, nós NUNCA compartilhará de seu projeto de projeto com o terceiro. Seu projeto é seguro connosco.
