0.4 - PWB folheado de alumínio da espessura de 3.2mm para a luz do diodo emissor de luz de SMD
2PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa 12 do PWB do diodo emissor de luz
Realçar:

PWB folheado de alumínio da luz do diodo emissor de luz

,

PWB folheado de alumínio da espessura de 3.2mm

,

PWB folheado de alumínio da luz do diodo emissor de luz de SMD

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Material: Material de alumínio
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Revestimento de superfície: Prata de HASL/ENIG/OSP/Immersion
Linha largura mínima: 0.3-0.35um
Aplicação: equipamentos médicos, eletrônica automotivo, indústria
Máscara da solda: Verde. Vermelho. Azul. Branco. Black.Yellow
Descrição de produto

O PWB folheado de alumínio conduziu a placa que de circuito leve o projeto Smd conduziu a placa



1. Introdução

Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.



2. Material: PWB da Alumínio-base

Artigo Unidade   Especificação Condição de teste
Espessura da isolação um

Máximo

Minuto

200

60

Resistência da solda (288℃) Segundo. Minuto 600 IPC-TM-650 2.4.13.1
Choque térmico 288℃10” /cycle Minuto 6 vezes IPC-TM-650 2.4.13.1
Descasque a força (o estado normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Tensão de divisão V/mil   750 IPC-TM-650 2.5.6
Resistividade de volume (status>E+14 normais) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistividade de superfície (status>E+12 normais) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dielétrica

1 megahertz de estado normal

1 gigahertz do estado normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipação constante

1 megahertz de estado normal

1 gigahertz do estado normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorção de água %   0,2 IPC-TM-650 2.6.2.1

Condutibilidade térmica

(mediu na camada da isolação única)

W/m℃   1,0 ASTM-E1461
Inflamabilidade 94V-0   Passagem IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (perda de 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.



6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual


7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.

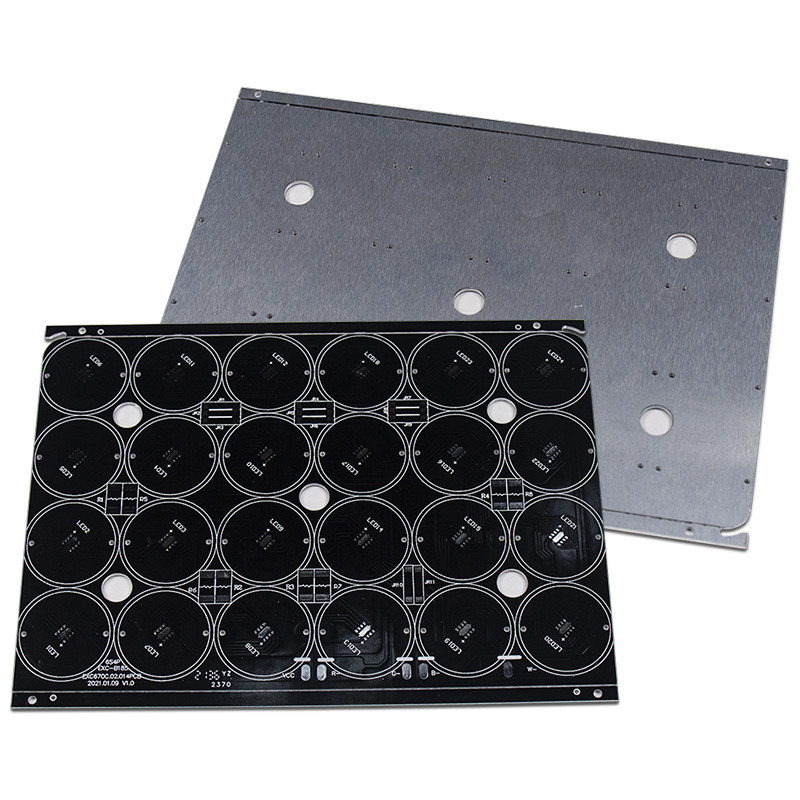

0.4 - PWB folheado de alumínio da espessura de 3.2mm para a luz do diodo emissor de luz de SMD 0



Capacidades de fabricação do PWB do núcleo de alumínio de PCBWay da verificação na seguinte tabela:

Característica Capacidade
Material Núcleo de alumínio (1060 doméstico), núcleo de cobre, coberta FR4
Condutibilidade térmica 1.0W/(m*k), 2.0W/(m*k)
Mínimo Trilha/afastamento 4mil
Mínimo Furo Tamanho 0.8mm
Matéria-prima De alumínio, FR4, cabo flexível, Cabo-rígido, HDI, Rogers, etc.
Espessura da placa 0.4-3.2mm
Revestimento de superfície Ouro da imersão, OSP, ouro duro, prata da imersão, Enepig
Tanoeiro de Finsih 1-4oz
Máscara da solda Verde, vermelho, amarelo, azul, branco, preto, roxo, Matte Black, verde do resíduo metálico
Silkscreen Branco, preto
Através do processo Tenting Vias, Vias obstruído, Vias não cobriu
Testes Testes da ponta de prova da mosca (livres) e testes de A.O.I
Tempo da construção 2-3 dias
prazo de execução 2-3 dias

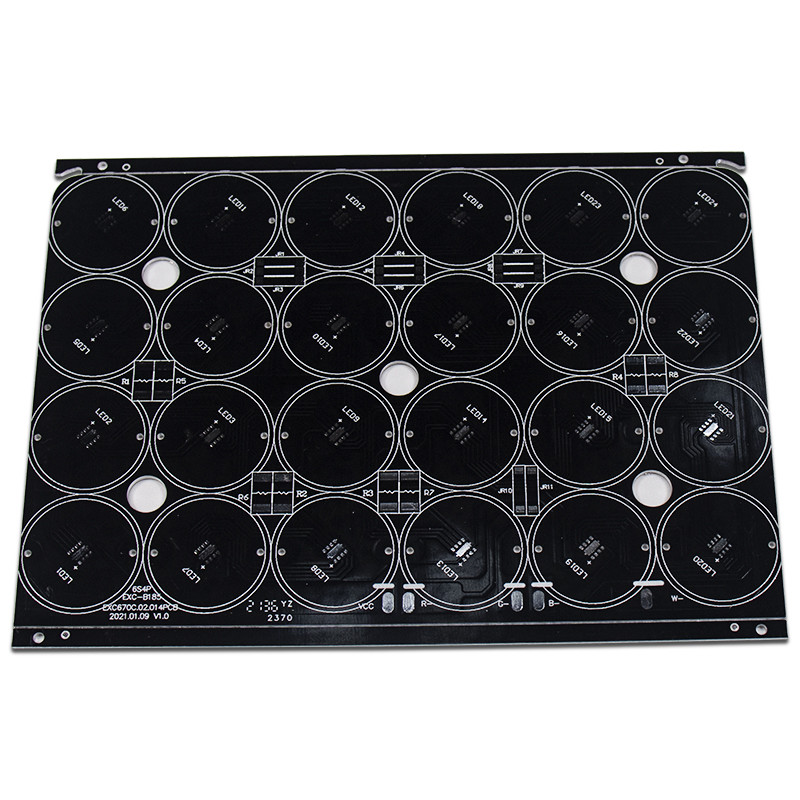

0.4 - PWB folheado de alumínio da espessura de 3.2mm para a luz do diodo emissor de luz de SMD 1

a propósito:

Se nós colocamos uma ordem para o circuito sem fio da carcaça de alumínio único-tomada partido, é o melhor notar mesmo se adicionar a colagem condutora térmica, se não PCBWay confirmará com você se a colagem condutora térmica é necessário. A colagem condutora térmica é branco leitoso. A parte branca na imagem.

0.4 - PWB folheado de alumínio da espessura de 3.2mm para a luz do diodo emissor de luz de SMD 2
