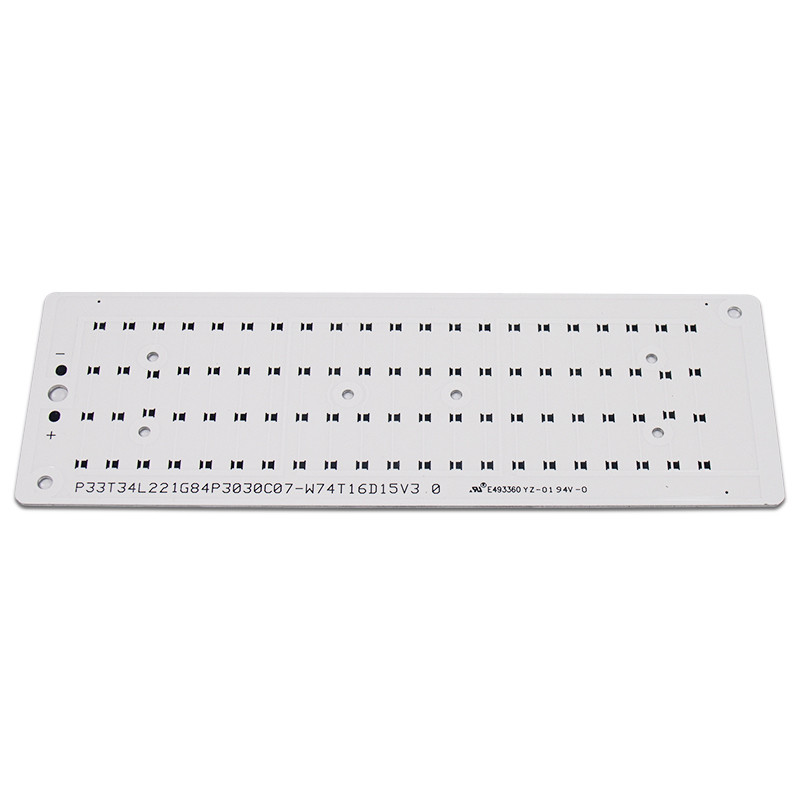

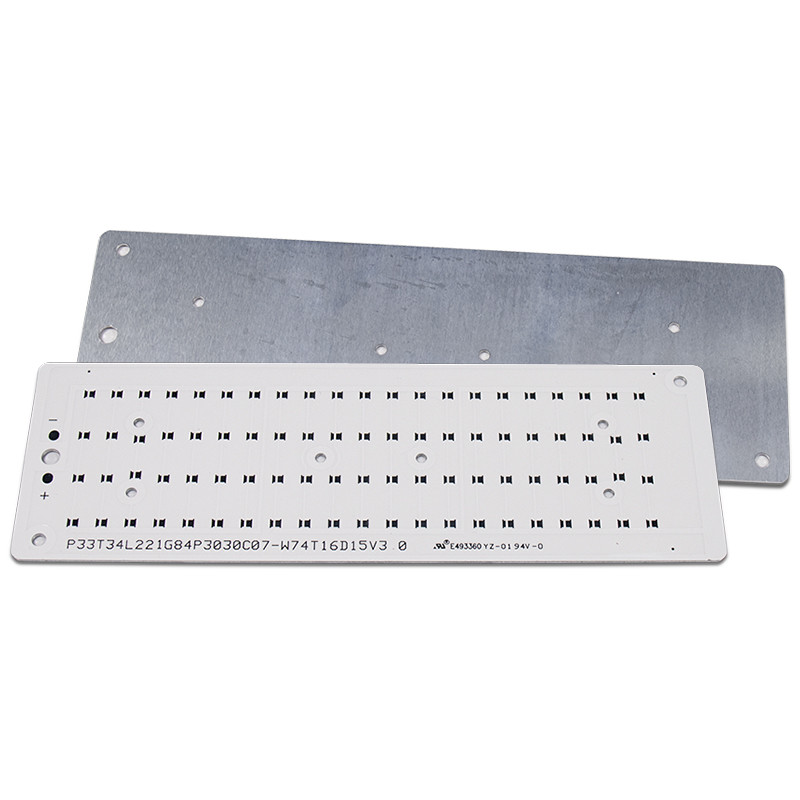

O poder superior de alumínio do projeto do conjunto do PWB Smt do PWB da carcaça conduziu o PWB
1. Introdução
Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.
2. Material: PWB da Alumínio-base
| Artigo | Unidade | Especificação | Condição de teste | |
| Espessura da isolação | um |
Máximo Minuto |
200 60 |
— |
| Resistência da solda (288℃) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
| Choque térmico | 288℃10” /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
| Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
| Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Resistividade de volume (status>E+14 normais) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície (status>E+12 normais) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
Dissipação constante 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Condutibilidade térmica (mediu na camada da isolação única) |
W/m℃ | 1,0 | ASTM-E1461 | |
| Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| TD | ℃ | 410 | TBD (perda de 5wt%) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (índice de seguimento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.
6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual
7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.
Condições de armazenamento
PCBs de alumínio é armazenado geralmente em um ambiente escuro, seco. A maioria de PCBs de alumínio é umidade inclinada, amarelando, e enegrecendo. Geralmente, devem ser usados dentro de 48 horas após ter aberto o pacote do vácuo.
Espessura de alumínio da camada
2 camadas da carcaça de alumínio do PWB, espessura de cobre 1oz, a base de alumínio na parte inferior da estratificação são provavelmente como esta para a referência. Os parâmetros acima são basicamente inalterados. A espessura da base de alumínio é a espessura da placa selecionada pelo cliente menos as espessuras acima.
