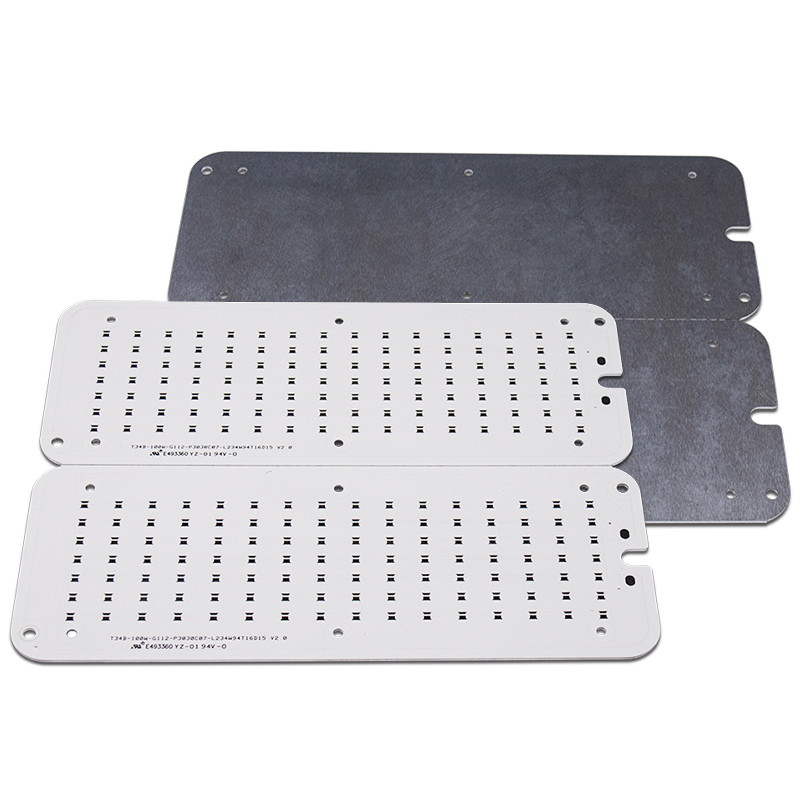

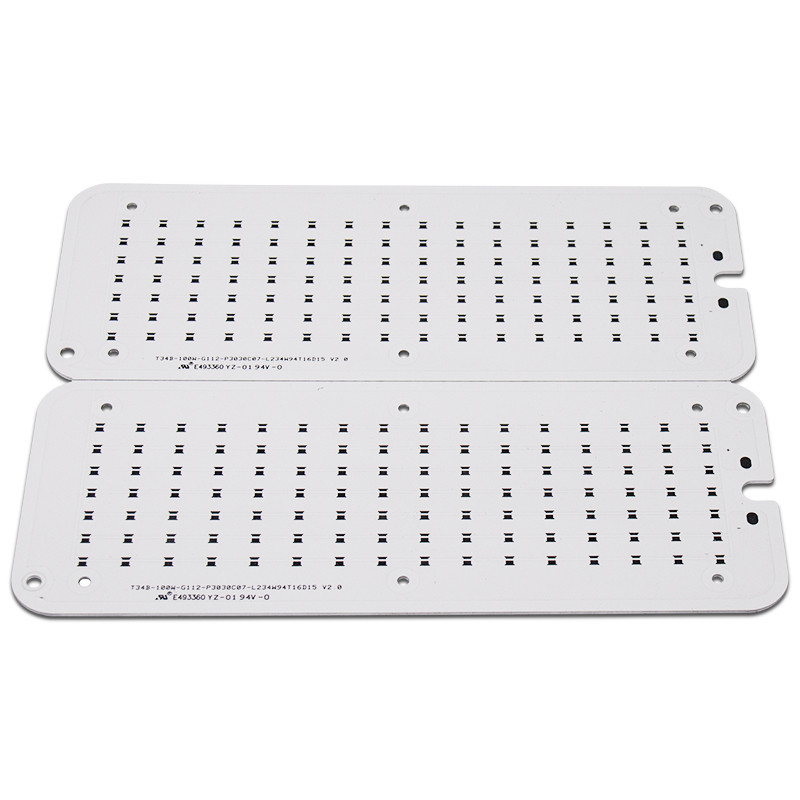

o PWB conduzido poder superior conduzido diy do conjunto do PWB da montagem da superfície de metal do PWB conduziu o projeto do PWB
1. Introdução
Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.
2. Material: PWB da Alumínio-base
| Artigo | Unidade | Especificação | Condição de teste | |
| Espessura da isolação | um |
Máximo Minuto |
200 60 |
— |
| Resistência da solda (288℃) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
| Choque térmico | 288℃10” /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
| Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
| Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Resistividade de volume (status>E+14 normais) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície (status>E+12 normais) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
Dissipação constante 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Condutibilidade térmica (mediu na camada da isolação única) |
W/m℃ | 1,0 | ASTM-E1461 | |
| Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| TD | ℃ | 410 | TBD (perda de 5wt%) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (índice de seguimento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.
6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual
7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.
Carcaça do metal
Que tipo do metal é usado para a carcaça de isolamento do metal depende da consideração detalhada do coeficiente da expansão térmica, da condutibilidade térmica, da força, da dureza, do peso, do estado de superfície e do custo da carcaça do metal.
Geralmente, considerando as condições tais como o custo e o desempenho técnico, a placa de alumínio é uma escolha ideal. As placas de alumínio disponíveis são 6061, 5052, 1060 e assim por diante. Se há umas exigências mais altas para a condutibilidade térmica, propriedades mecânicas, propriedades elétricas e outras propriedades especiais, as placas de cobre, as placas de aço inoxidável, as placas do ferro e as placas de aço do silicone podem igualmente ser usadas.
Aplicação do PWB de alumínio
1. Dispositivo audio: Entrada, amplificador da saída, amplificador equilibrado, amplificador audio, pré-amplificador, amplificador de potência.
2. Fonte de alimentação: Regulador de interruptor, conversor da C.C./C.A., regulador do interruptor, etc.
3. Equipamentos eletrônicos de uma comunicação: Amplificador de alta frequência, dispositivos de filtração, o circuito do transmissor
4. Equipamento da burótica: Movimentação do motor, etc.
5. Automóvel: Regulador, ignição, controlador da fonte de alimentação, etc. eletrônicos.
6. Computador: Placa de processador central, movimentação de disco flexível, dispositivos da fonte de alimentação, etc.
7. Módulos de poder: Inversor, relés de circuito integrado, pontes de retificador.
8. Lâmpadas e iluminação: Como a promoção defendida de lâmpadas de poupança de energia, uma variedade de luzes de poupança de energia coloridas do diodo emissor de luz são bem recebidos pelo mercado, e o PWB de alumínio usado em luzes do diodo emissor de luz igualmente começa aplicações em grande escala.
