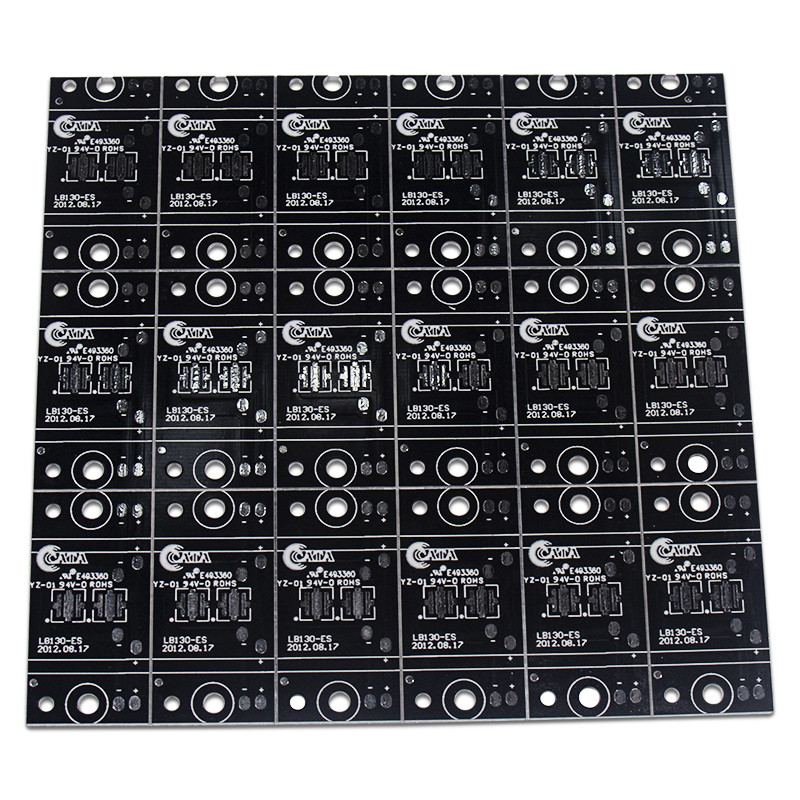

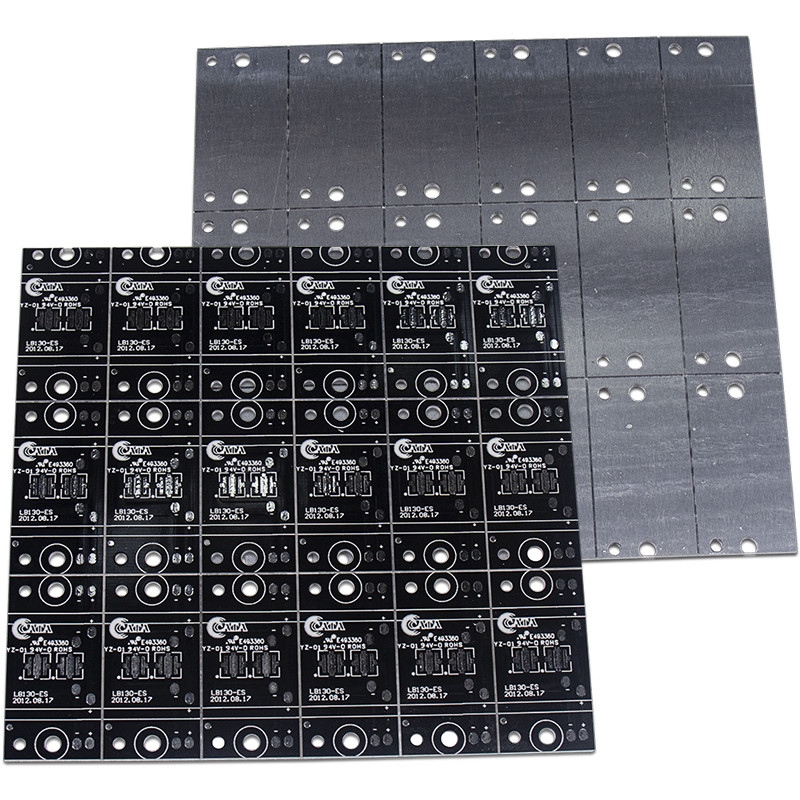

O metal conduzido 12v do PWB da luz do tubo conduziu a placa que de circuito o projeto rgb conduziu a placa do PWB
1. Introdução
Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.
2. Material: PWB da Alumínio-base
Artigo | Unidade | Especificação | Condição de teste | |
Espessura da isolação | um |
Máximo Minuto |
200 60 |
— |
Resistência da solda (288℃) | Segundo. | Minuto | 600 | IPC-TM-650 2.4.13.1 |
Choque térmico | 288℃10” /cycle | Minuto | 6 vezes | IPC-TM-650 2.4.13.1 |
Descasque a força (o estado normal) | lb/in | Minuto | 9 | IPC-TM-650 2.4.8 |
Tensão de divisão | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistividade de volume (status>E+14 normais) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Resistividade de superfície (status>E+12 normais) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Constante dielétrica 1 megahertz de estado normal 1 gigahertz do estado normal |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Dissipação constante 1 megahertz de estado normal 1 gigahertz do estado normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Absorção de água | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Condutibilidade térmica (mediu na camada da isolação única) |
W/m℃ | 1,0 | ASTM-E1461 | |
Inflamabilidade | 94V-0 | Passagem | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (perda de 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (índice de seguimento comparativo) | V | >600 (PLC=0) | UL746E DSR |
3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.
6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual
7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.
Introdução geral do PWB de alumínio
Entre todo o núcleo PCBs do metal, o PWB de alumínio é o tipo o mais comum. A matéria-prima consiste em um núcleo e em um padrão de alumínio FR4. Caracteriza uma camada folheada térmica que dissipe o calor em uma maneira altamente eficiente ao refrigerar componentes e ao aumentar o desempenho total dos produtos. Atualmente, o PWB suportado de alumínio é considerado como a solução ao poder superior e às aplicações apertadas da tolerância.
Vantagens do PWB de alumínio
1. A favor do meio ambiente: O alumínio é não-tóxico e reciclável. A fabricação com alumínio é igualmente conducente à energia de conservação devido a sua facilidade do conjunto. Para fornecedores da placa de circuito impresso, usar este metal ajuda a manter a saúde de nosso planeta.
2. Dissipação de calor: As altas temperaturas podem causar dano severo à eletrônica, assim que é sábio usar um material que possa ajudar a dissipar o calor. O alumínio pode realmente transferir o calor longe dos componentes vitais, assim minimizando o efeito que prejudicial poderia ter na placa de circuito.
3. Durabilidade mais alta: O alumínio fornece a força e a durabilidade a um produto que as bases cerâmicas ou da fibra de vidro não possam. O alumínio é uma matéria-prima resistente que possa reduzir a ruptura acidental durante a fabricação, a manipulação, e o uso diário.
4. Peso leve: Para sua durabilidade incrível, o alumínio é um metal surpreendentemente de pouco peso. O alumínio adiciona a força e a superação sem adicionar em algum peso adicional.
