PWB de Aluminum Clad do motorista do diodo emissor de luz com revestimento de prata da imersão de HASL ENIG OSP
2PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa 12 do PWB do diodo emissor de luz
Realçar:

PWB de Aluminum Clad do motorista do diodo emissor de luz

,

PWB folheado de alumínio de OSP

,

Placa folheada de alumínio do PWB do motorista do diodo emissor de luz

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Material: Material de alumínio
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Revestimento de superfície: Prata de HASL/ENIG/OSP/Immersion
Linha largura mínima: 0.3-0.35um
Aplicação: equipamentos médicos, eletrônica automotivo, indústria
Máscara da solda: Verde. Vermelho. Azul. Branco. Black.Yellow
Descrição de produto

A placa de circuito impresso folheada de alumínio do núcleo do metal do PWB conduziu o motorista Pcb Board

1. Introdução

Como um tipo do PWB de alumínio único-tomado partido, o PWB do diodo emissor de luz é amplamente utilizado em lâmpadas de rua, em lâmpadas do diodo emissor de luz, e em lâmpadas do agregado familiar.



2. Material: PWB da Alumínio-base

Artigo Unidade   Especificação Condição de teste
Espessura da isolação um

Máximo

Minuto

200

60

Resistência da solda (288℃) Segundo. Minuto 600 IPC-TM-650 2.4.13.1
Choque térmico 288℃10” /cycle Minuto 6 vezes IPC-TM-650 2.4.13.1
Descasque a força (o estado normal) lb/in Minuto 9 IPC-TM-650 2.4.8
Tensão de divisão V/mil   750 IPC-TM-650 2.5.6
Resistividade de volume (status>E+14 normais) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistividade de superfície (status>E+12 normais) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Constante dielétrica

1 megahertz de estado normal

1 gigahertz do estado normal



5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Dissipação constante

1 megahertz de estado normal

1 gigahertz do estado normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Absorção de água %   0,2 IPC-TM-650 2.6.2.1

Condutibilidade térmica

(mediu na camada da isolação única)

W/m℃   1,0 ASTM-E1461
Inflamabilidade 94V-0   Passagem IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
TD   410 TBD (perda de 5wt%)
MOT (RTI)   130 UL746B
CTI (índice de seguimento comparativo) V   >600 (PLC=0) UL746E DSR



3. Certificação: UL, ROHS, alcance, ISO
4. Escala do uso: Iluminação, equipamentos eletrônicos automotivos, fonte de alimentação, controle eletrônico, material informático, eletrônica de comunicação etc.
5. Que exposições nos têm participou dentro?
Exposição de Nova Deli, exposição eletrônica de Moscou, etc.



6. Nossos serviços
1. resposta rápida
2. preço razoável baseado na boa qualidade
3. proporcione o serviço de uma parada (componentes, o OEM)
4. inventário abundante & preparação material habitual


7. Método do pagamento:
T/T, Paypal, cartão de crédito, Western Union, etc.

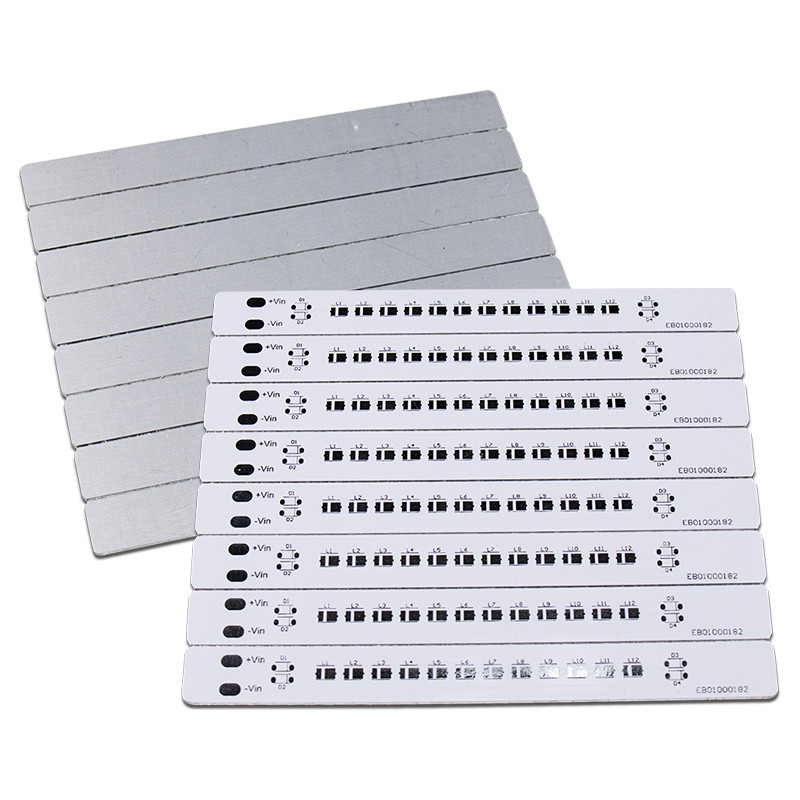

PWB de Aluminum Clad do motorista do diodo emissor de luz com revestimento de prata da imersão de HASL ENIG OSP 0





Vantagens do PWB de alumínio

- Bons desempenho e longa vida térmicos
- Boas condutibilidade térmica e isolação
- Baixo custo - energia eficiente e reciclável
- Fácil montar
- Durabilidade alta
- Peso leve

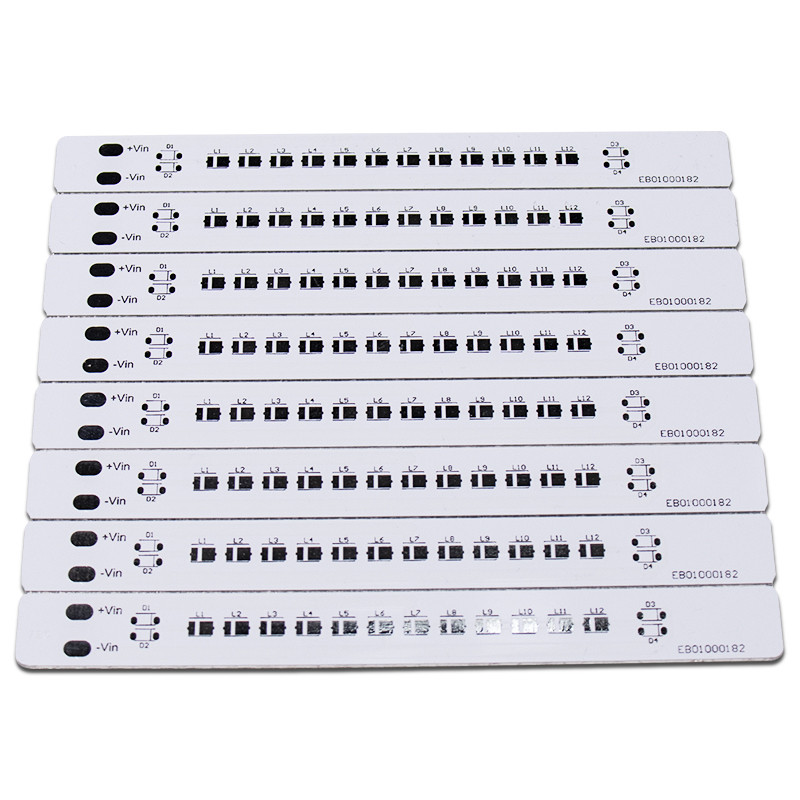

PWB de Aluminum Clad do motorista do diodo emissor de luz com revestimento de prata da imersão de HASL ENIG OSP 1

Aplicações do PWB de alumínio



A base de alumínio tem uma boa função de dissipação térmica. Porque o diodo emissor de luz gerará muito calor, a placa de circuito impresso para a lâmpada do diodo emissor de luz é geralmente carcaça de alumínio.



1. Equipamento audio: amplificadores da entrada e da saída, amplificadores equilibrados, amplificadores audio, pré-amplificadores, amplificadores de potência, e assim por diante.

2. Equipamento da fonte de alimentação: estabilizador, condicionador, adaptador de DC-AC, e assim por diante.

3. Equipamentos eletrônicos de uma comunicação: amplificadores de alta frequência, circuito elétrico do filtro.

4. Equipamento automático do escritório: motorista do motor e assim por diante.

5. Computador: dispositivo da fonte de alimentação, movimentação de disco flexível, cartão-matriz, e assim por diante.

6. Módulos de poder: inversores, relés contínuos, pontes de retificador, e assim por diante.

7. Controle eletrônico: relés, base do transistor, uma variedade de componentes no circuito.

8. Interruptores, micro-ondas: radiador, dispositivos de semicondutor, isolação térmica, e controlador do motor.

9. Veículos industriais: ignição, regulador de tensão, sistema de controlo de segurança automático, leve o sistema de conversão.

10. Exposição de diodo emissor de luz (dois modos: Exposição de diodo emissor de luz; exposição com uma fonte luminosa do diodo emissor de luz)

11. Iluminação: Com a promoção de lâmpadas de poupança de energia, uma variedade de luzes de poupança de energia do diodo emissor de luz são dadas boas-vindas pelo mercado, assim que as carcaças de alumínio para luzes do diodo emissor de luz têm aplicações em grande escala.

PWB de Aluminum Clad do motorista do diodo emissor de luz com revestimento de prata da imersão de HASL ENIG OSP 2
