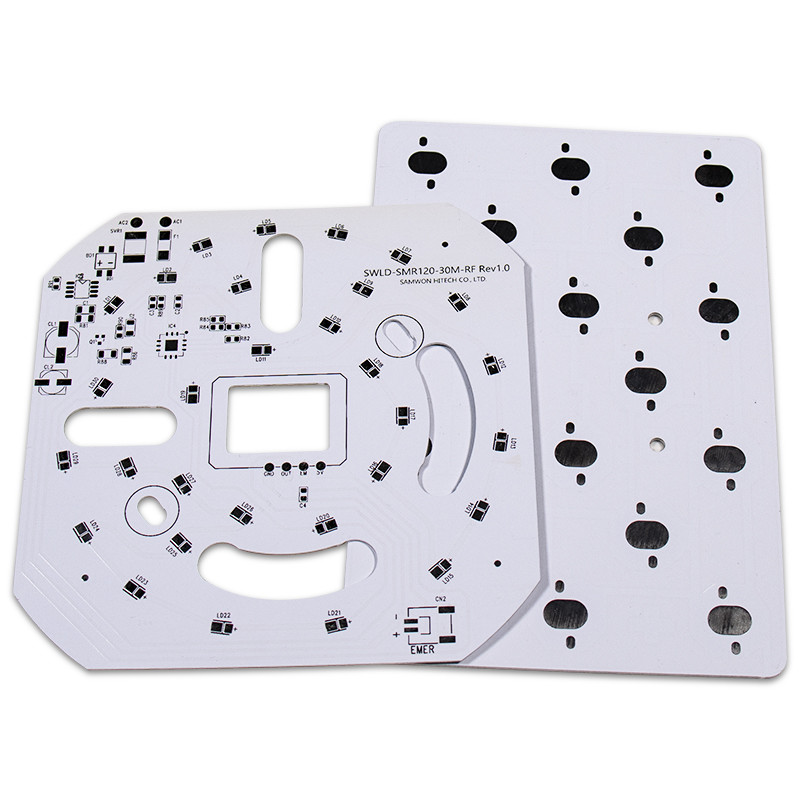

Placa de circuito de alumínio de Smd 5730 da placa do PWB 94V0 Mcpcb do diodo emissor de luz
|
Capacidades de PCBA
|
|
|
PCBA Turnkey
|
PCB+components sourcing+assembly+package
|
|
Detalhes do conjunto
|
SMT e Através-furo, linhas do ISO SMT e do MERGULHO
|
|
Prazo de execução
|
Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho
|
|
Teste em produtos
|
Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional
|
|
Quantidade
|
Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO
|
|
Arquivos necessários
|
PWB: Arquivos de Gerber (CAM, PWB, PCBDOC)
|
|
Componentes: Bill de materiais (lista de BOM)
|
|
|
Conjunto: Arquivo do Picareta-N-lugar
|
|
|
Tamanho do painel do PWB
|
Tamanho mínimo: polegadas 0.25*0.25 (6*6mm)
|
|
Tamanho máximo: polegadas 20*20 (500*500mm)
|
|
|
Tipo da solda do PWB
|
Pasta solúvel em água da solda, RoHS sem chumbo
|
|
Detalhes dos componentes
|
Voz passiva para baixo ao tamanho 0201
|
|
BGA e VFBGA
|
|
|
Chip Carriers sem chumbo /CSP
|
|
|
Conjunto frente e verso de SMT
|
|
|
Passo fino a 0.8mils
|
|
|
Reparo e Reball de BGA
|
|
|
Remoção e substituição da parte
|
|
|
Pacote componente
|
Corte a fita, tubo, carretéis, peças fracas
|
|
Processo de conjunto do PWB
|
Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Onda
Solda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade |
Introdução de alumínio do PWB do diodo emissor de luz:
PCBs de alumínio regular tem geralmente três camadas principais:
Para a camada de cobre, nós usamos tipicamente a folha de cobre eletrolítica, que nós gravamos para formar o circuito impresso. Esta camada guarda os componentes de SMD e os traços de cobre no formulário da camada as interconexões necessárias. Quando comparada a um PWB FR4 tradicional da mesma linha largura e peso de cobre, a presença da base de alumínio permite que a placa leve mais atual sem aquecimento acima.
Formando o núcleo da placa, as funções da camada de isolamento como o isolador elétrico, o condutor do calor, e o material de ligamento entre a camada de cobre e a carcaça de alumínio. No acúmulo inteiro, a camada de isolamento igualmente atua como uma barreira térmica para o fluxo de calor do circuito ao alumínio. , Melhore consequentemente a condutibilidade térmica da camada de isolamento, melhor é a gestão de calor, e mais baixa é a elevação da temperatura dos componentes. A condutibilidade térmica alta aumenta não somente as saídas de potência, ele igualmente estende o tempo da placa.

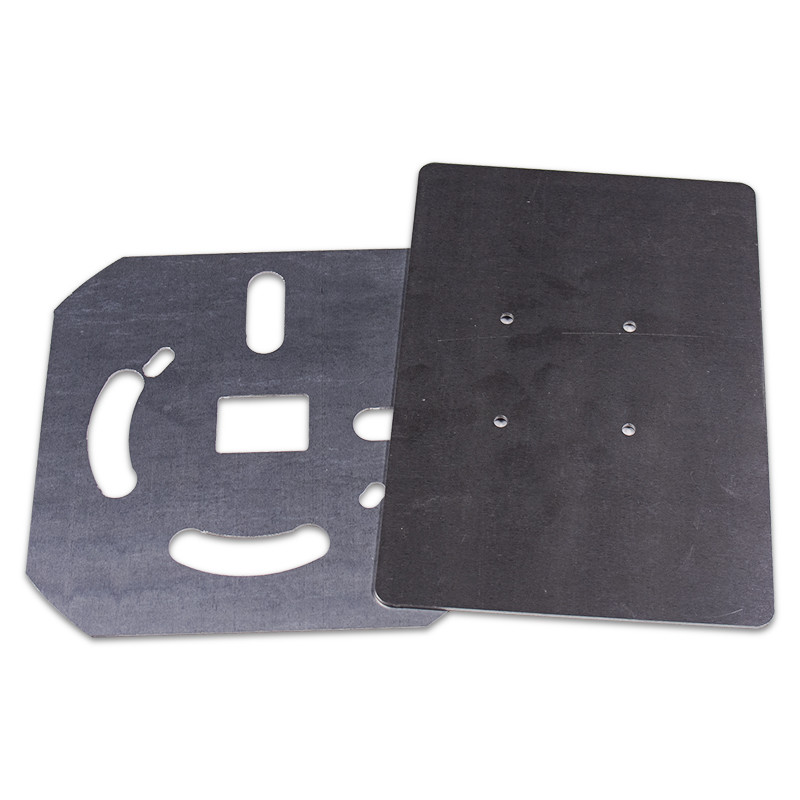

Nós escolhemos um metal para a carcaça segundo diversos fatores tais como o custo, o peso, a dureza, a força, o coeficiente de expansão térmico, e a condutibilidade térmica.
Uma comparação comparativa de vários metais para o custo e o desempenho técnico como as mostras acima de alumínio a ser a escolha a melhor. As placas de alumínio estão disponíveis como 1000, 1060, 6061, e assim por diante. Segundo exigências para mesmo uma condutibilidade térmica mais alta e propriedades mecânicas, nós usamos outros metais no lugar do alumínio. Estes incluem de aço inoxidável, o cobre, o ferro, e o aço do silicone.
Lâmpadas e iluminação: Esta área das aplicações é a maior para PCBs de alumínio. Diodo emissor de luz e outros lâmpadas e sistemas de iluminação de poupança de energia no uso PCBs de alumínio do mercado na grande escala.
Módulos de poder: As pontes de retificador, os relés de circuito integrado, os inversores, e outros módulos de poder usam PCBs de alumínio.
Eletrônica do computador: As fontes de alimentação, as movimentações do CD e do DVD, as movimentações de disco rígido, e as placas de mãe usam as placas de alumínio extensivamente.
Setor automotivo: Os controladores da fonte de alimentação, ignição, reguladores eletrônicos, motoristas da lâmpada, controladores do motor fazem o uso extensivo das placas de alumínio.
Burótica: As fontes de alimentação, as movimentações do motor, as cabeças da impressora, e outros módulos de poder usam PCBs de alumínio.
Equipamento de comunicação: As placas de circuito do transmissor, equipamento de filtração, amplificadores de alta frequência, circuitos da antena usam tipicamente as placas de alumínio.
Fontes de alimentação: Os reguladores de interruptor, conversores de AC/DC, reguladores lineares usam PCBs de alumínio para a gestão térmica.
Equipamento audio: Os amplificadores de potência, pré-amplificadores, amplificadores equilibrados/desequilibrados dos amplificadores audio, amplificadores do entrada/saída fazem o uso extensivo de PCBs de alumínio.
Se você está procurando um recurso que o fornecesse o único PWB tomado partido para a luz do tubo do diodo emissor de luz, o PWB para o projetor do diodo emissor de luz, o PWB para a lâmpada do diodo emissor de luz, o PWB para a baía alta do diodo emissor de luz, o PWB para o downlight do diodo emissor de luz, a placa do PWB para o tubo do diodo emissor de luz, a seguir você apenas encontraram-no.
A eletrônica Co. de Shenzhen Yizhuo, Ltd foi estabelecida em 2012 anos, nossa área da fábrica mais de 5.000 medidores quadrados. Nós temos mais de 100 trabalhadores e 20 empregados. Nós somos PWB de alumínio e o fabricante do PWB FR4, nossos produtos é amplamente utilizado na iluminação, nas indústrias da eletrônica, do New Energy, dos cuidados médicos, as automotivos e o outro. Nossa capacidade de produção do PWB pode alcançar 120000 sq.m/pelo mês.
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Você oferece garante para os produtos?
: Sim, nós oferecemos 2 anos de garantia a nossos produtos.
