PWB 500x500mm mínimo máximo da tira do diodo emissor de luz da carcaça do metal de 6x6mm
2PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa de circuito impresso leve conduzida do PWB
Realçar:

PWB da tira do diodo emissor de luz da carcaça do metal

,

PWB da tira do diodo emissor de luz de 6x6mm

,

PWB da carcaça do metal de 500x500mm

Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem interna do vácuo, embalagem padrão exterior da caixa da caixa.
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Nome do produto: Placa de circuito impresso leve conduzida do PWB
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Tela de seda: branco, preto, amarelo
Testes elétricos: Dispositivo elétrico/ponta de prova de voo
Tolerância do furo: PTH: ±0.075, NTPH: ±0.05
Serviço: serviço de uma parada
Descrição de produto

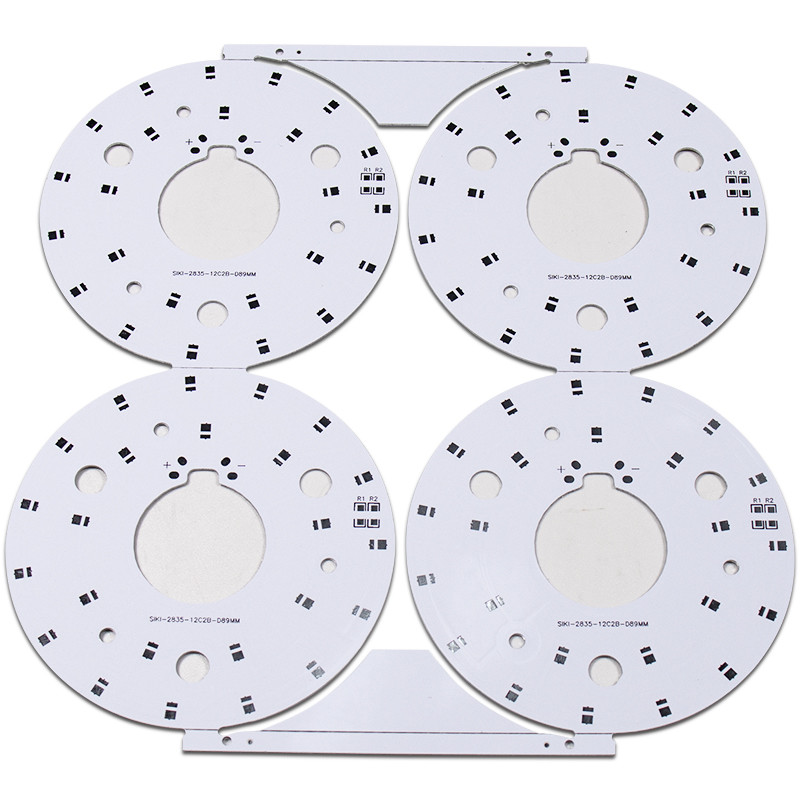

O PWB da tira conduziu a placa de circuito impresso leve do PWB usada para a luz de teto

O PWB de YiZhuo faz PCBs de alumínio, o mais popular entre placas de núcleo do metal. Nossa carcaça de alumínio PCBs usa o núcleo de alumínio como a matéria-prima, e FR4 padrão sobre ela. A base de alumínio atua como uma camada folheada térmica para dissipar o calor eficientemente, mantendo o calor produzindo componentes fresco, desse modo aumentando o desempenho total da placa e do dispositivo. Entre todos os fabricantes alumínio-baseados do PWB, nossos clientes consideram nosso PCBs de alumínio como a solução a mais útil às aplicações do poder superior.




Capacidades de PCBA
PCBA Turnkey
PCB+components sourcing+assembly+package
Detalhes do conjunto
SMT e Através-furo, linhas do ISO SMT e do MERGULHO
Prazo de execução
Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho
Teste em produtos
Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional
Quantidade
Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO
Arquivos necessários
PWB: Arquivos de Gerber (CAM, PWB, PCBDOC)
Componentes: Bill de materiais (lista de BOM)
Conjunto: Arquivo do Picareta-N-lugar
Tamanho do painel do PWB
Tamanho mínimo: polegadas 0.25*0.25 (6*6mm)
Tamanho máximo: polegadas 20*20 (500*500mm)
Tipo da solda do PWB
Pasta solúvel em água da solda, RoHS sem chumbo
Detalhes dos componentes
Voz passiva para baixo ao tamanho 0201
BGA e VFBGA
Chip Carriers sem chumbo /CSP
Conjunto frente e verso de SMT
Passo fino a 0.8mils
Reparo e Reball de BGA
Remoção e substituição da parte
Pacote componente
Corte a fita, tubo, carretéis, peças fracas
Processo de conjunto do PWB
Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Onda
Solda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade



O PWB conduzido da luz imprimiu a introdução da placa de circuito:





PCBs de alumínio regular tem geralmente três camadas principais:


  • Camada de cobre
  • Camada de isolamento
  • Carcaça do metal

CAMADA DE COBRE

Para a camada de cobre, nós usamos tipicamente a folha de cobre eletrolítica, que nós gravamos para formar o circuito impresso. Esta camada guarda os componentes de SMD e os traços de cobre no formulário da camada as interconexões necessárias. Quando comparada a um PWB FR4 tradicional da mesma linha largura e peso de cobre, a presença da base de alumínio permite que a placa leve mais atual sem aquecimento acima.

CAMADA DE ISOLAMENTO

Formando o núcleo da placa, as funções da camada de isolamento como o isolador elétrico, o condutor do calor, e o material de ligamento entre a camada de cobre e a carcaça de alumínio. No acúmulo inteiro, a camada de isolamento igualmente atua como uma barreira térmica para o fluxo de calor do circuito ao alumínio. , Melhore consequentemente a condutibilidade térmica da camada de isolamento, melhor é a gestão de calor, e mais baixa é a elevação da temperatura dos componentes. A condutibilidade térmica alta aumenta não somente as saídas de potência, ele igualmente estende o tempo da placa.

CARCAÇA DO METAL

Nós escolhemos um metal para a carcaça segundo diversos fatores tais como o custo, o peso, a dureza, a força, o coeficiente de expansão térmico, e a condutibilidade térmica.

Uma comparação comparativa de vários metais para o custo e o desempenho técnico como as mostras acima de alumínio a ser a escolha a melhor. As placas de alumínio estão disponíveis como 1000, 1060, 6061, e assim por diante. Segundo exigências para mesmo uma condutibilidade térmica mais alta e propriedades mecânicas, nós usamos outros metais no lugar do alumínio. Estes incluem de aço inoxidável, o cobre, o ferro, e o aço do silicone.



PWB 500x500mm mínimo máximo da tira do diodo emissor de luz da carcaça do metal de 6x6mm 0




Aplicações conduzidas de alumínio do PWB:



O PWB da tira conduziu o PWB da luz é amplamente utilizado na iluminação do diodo emissor de luz: O carro conduziu a luz, luz de teto, luz da parede, luz conduzida exterior, sala de visitas conduziu a iluminação, etc.


PWB 500x500mm mínimo máximo da tira do diodo emissor de luz da carcaça do metal de 6x6mm 1

Se você está procurando um recurso que o fornecesse o único PWB tomado partido para a luz do tubo do diodo emissor de luz, o PWB para o projetor do diodo emissor de luz, o PWB para a lâmpada do diodo emissor de luz, o PWB para a baía alta do diodo emissor de luz, o PWB para o downlight do diodo emissor de luz, a placa do PWB para o tubo do diodo emissor de luz, a seguir você apenas encontraram-no.

A eletrônica Co. de Shenzhen Yizhuo, Ltd foi estabelecida em 2012 anos, nossa área da fábrica mais de 5.000 medidores quadrados. Nós temos mais de 100 trabalhadores e 20 empregados. Nós somos PWB de alumínio e o fabricante do PWB FR4, nossos produtos é amplamente utilizado na iluminação, nas indústrias da eletrônica, do New Energy, dos cuidados médicos, as automotivos e o outro. Nossa capacidade de produção do PWB pode alcançar 120000 sq.m/pelo mês.

PWB 500x500mm mínimo máximo da tira do diodo emissor de luz da carcaça do metal de 6x6mm 2


FAQ:
 Q1.  Você tem MOQ limitou?

:  Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.

Q2:  Todos seus produtos são certificados com UL, ROHS etc.?
:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.

Q3:  Que é necessário para a cotação do PWB PCBA?
PWB: Arquivo da quantidade, do Gerber e exigências da técnica (material, tratamento de superfície do revestimento, espessura de cobre, espessura da placa,…)

PCBA: Informação do PWB, BOM, (documentos de teste…)
