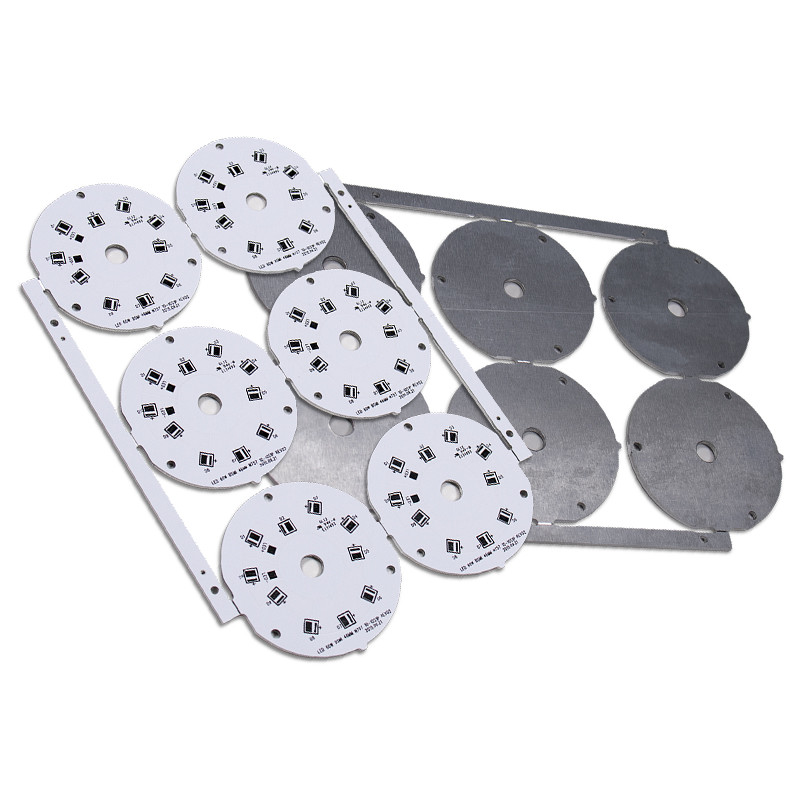

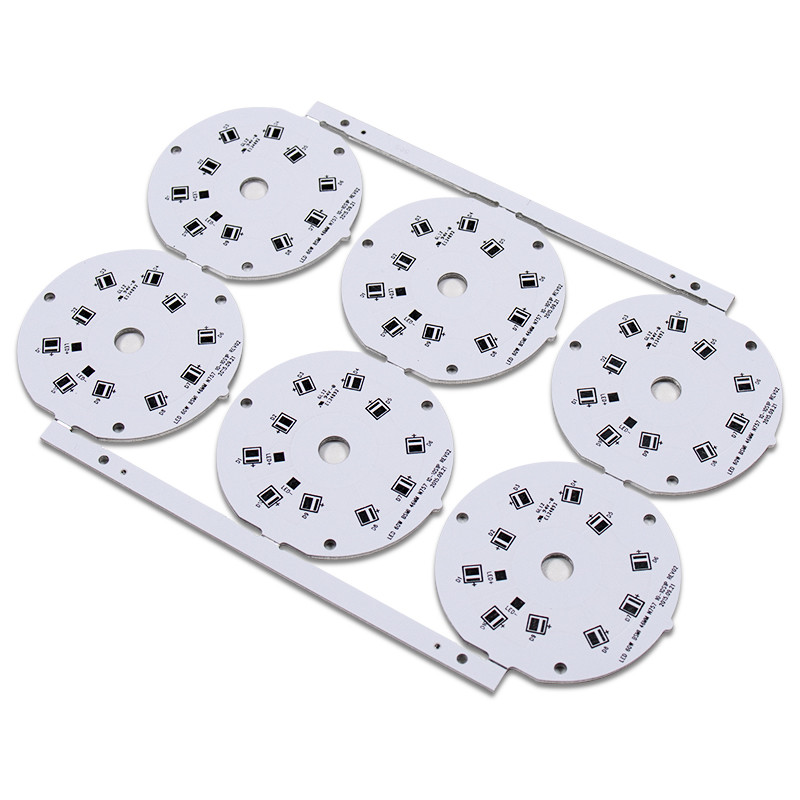

PWB de alumínio 12V do único lado feito sob encomenda para a luz do diodo emissor de luz
1PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: UL,CE,ROHS
Número do modelo: Placa 05 do PWB de MC
Realçar:

PWB de alumínio do único lado feito sob encomenda

,

PWB de alumínio do único lado 12V

,

PWB feito sob encomenda do diodo emissor de luz 12V

Condições de Pagamento e Envio
Detalhes da embalagem: Pacote do vácuo
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 120000 sq.m/pelo mês
Especificações
Camada: 1-2 camadas
Testes: os testes do fixturer agitam/testes de voo
certificado: ISO9001: 2008, ROHS, UL
Revestimento de superfície: HASL sem chumbo
Silkscreen: Branco, amarelo, preto
Poder: 3w/5w/7w/9w/12w/15w
Descrição de produto

O único-lado que feito sob encomenda o PWB de alumínio 12v conduziu a placa de circuito leve conduziu o PWB





Nome do produto
Placa de Pcb/DOB
tensão avaliado
12v/24v/220v
material
3w/5w/7w/9w/12w/13w
cor clara
branco branco/morno/vermelho brancos/frios
temperatura
2700-1300k
material
Alumínio
Vida útil
2 anos



PWB de alumínio 12V do único lado feito sob encomenda para a luz do diodo emissor de luz 0

Estrutura de PCBs de alumínio:



A estrutura de um PWB de alumínio básico é aquela de uma estratificação folheada de cobre (CCL) suportou com uma base de alumínio. Uma folha de cobre e uma camada dielétrica compõem o CCL. A base de alumínio pode ter uma membrana baixa do alumínio adicional como uma proteção.



Figo 2: Estrutura de um PWB de alumínio



Camada de cobre da folha: Os fabricantes usam geralmente a mesma folha de cobre que se usam para as placas FR-4 regulares, a menos que as aplicações exigirem a grande capacidade de carga atual. Para os últimos, usam o cobre relativamente pesado, com a espessura que varia 1 a 10 onças. O lado interno da folha de cobre atravessa um zinco típico e um chapeamento de bronze melhorar sua força destacável, quando a superfície superior se submeter a um tratamento químico para impedir a oxidação.



Camada dielétrica: A espessura desta camada varia 50 a 200 um, e forma a tecnologia de núcleo do PWB de alumínio. A camada dielétrica tem a condutibilidade térmica excelente, a baixa resistência térmica, e propriedades elétricas altas da isolação. Igualmente tem propriedades de envelhecimento anti-térmicas excelentes e pode suportar o esforço térmico e mecânico.



A estrutura da camada dielétrica depende da aplicação. Por exemplo, uso de alumínio universal de PCBs um pre-preg da fibra de vidro da cola Epoxy como uma camada dielétrica, de resinas de alumínio especiais do uso de PCBs da condutibilidade térmica alta, e do uso de alumínio de alta frequência de PCBs um a camada dielétrica com um prepreg fibra de vidro da resina do Polyimide ou do Polyolefin.



Camada baixa de alumínio: Este é um material de alumínio da carcaça que atua como o componente de apoio. Junto com a condutibilidade térmica alta, a camada baixa deve ser apropriada para os processos de manufatura mecânicos regulares que incluem o corte, a perfuração, e o furo.




FAQ:


Q1. Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, UL, GV, ROHS.


Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.

Q3:  Você oferece garante para os produtos?
: Sim, nós oferecemos 2 anos de garantia a nossos produtos.
