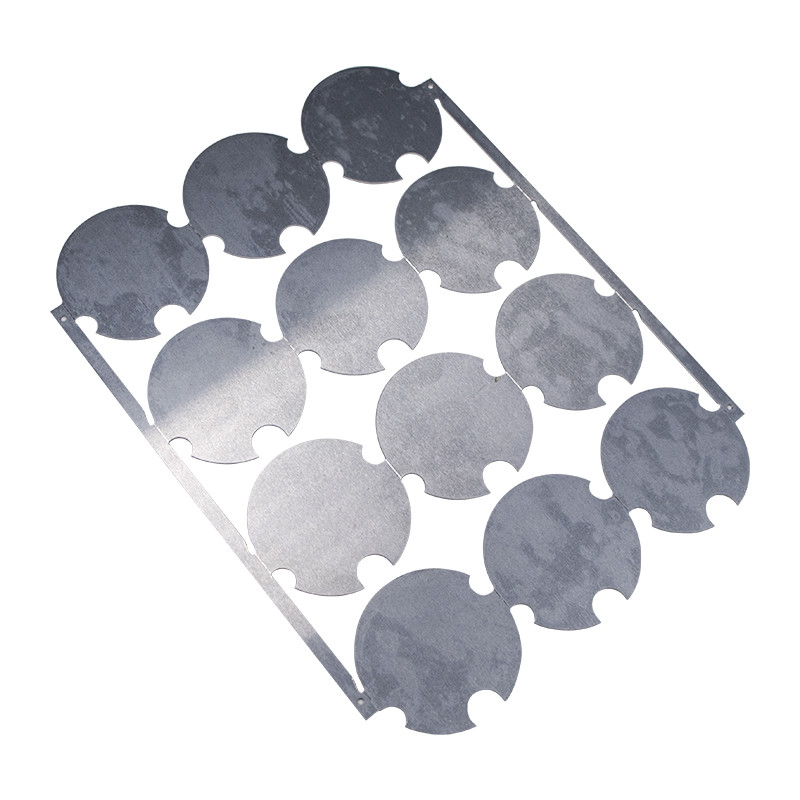

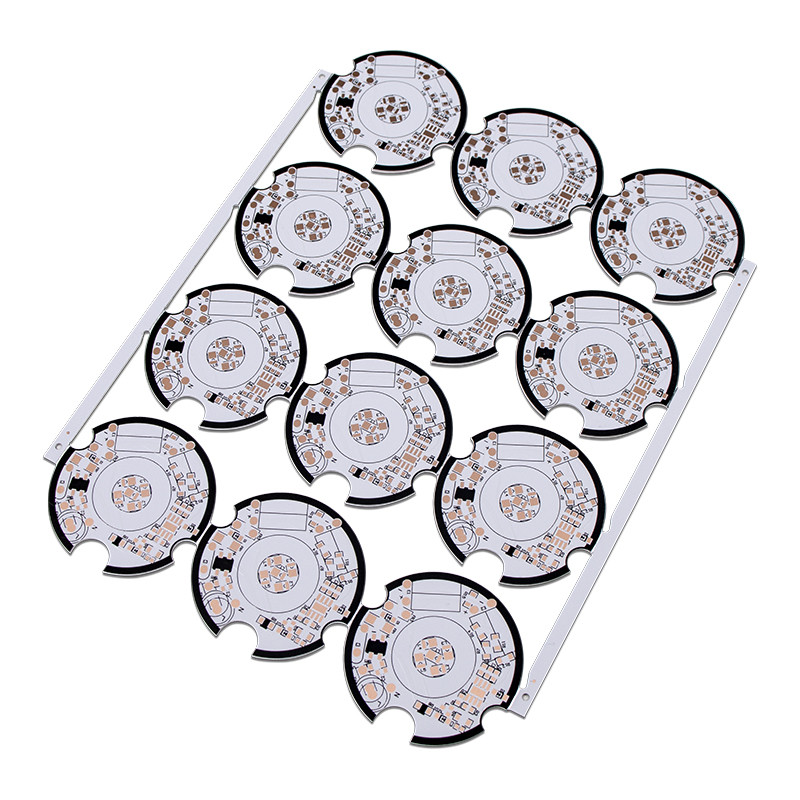

placa de circuito impresso de alumínio do PWB 1.6mm do diodo emissor de luz da placa do Único-lado
| Artigo | Capacidade | |
| 1. Matéria-prima | FR-4 /ALUMINUM | |
| 2. Camadas | 1-2 | |
| 3. Espessura de cobre interna/exterior de Finised | 1-10OZ | |
| 4. Espessura terminada da placa | 0.2-7.0mm | |
| Tolerância |
Placa thickness≤1.0mm: +/-0.1mm 1 Placa thickness>2.0mm: +/--8% |
|
| 5. Tamanho máximo do painel |
≤2sidesPCB: 600*1500mm PWB Multilayer: 500*1200mm |
|
| 6. Linha mínima largura do condutor/afastamento |
Camadas internas: ≥3/3mil Camadas exteriores: ≥3.5/3.5mil |
|
| 7. Tamanho mínimo do furo |
Furo mecânico: 0.15mm Furo do laser: 0.1mm |
|
| Precisão de furo: primeira perfuração |
Primeira perfuração: 1mil Segunda perfuração: 4mil |
|
| 8. Anel de solda mínimo | 4mil | |
| 9. Ponte mínima da máscara da solda | ≥0.08mm | |
O processo de manufatura de alumínio do PWB:
1. Cortando o lamilate
2. Perfuração
3. Tornar-se seco/molhado do filme
4. Gravura a água-forte ácida/alcalina
5. Máscara da solda da tela de seda
6. V-CUT
7. Teste, preservativo orgânico do solderability (OSP)
8. Controle final da qualidade (FQC), controle de qualidade final (FQA), empacotando, transporte
PCBs que exige muito poder geralmente gerar muito calor. Se seu PCBs precisa rapidamente de refrigerar é melhor usar o PWB do núcleo do metal do que FR4. A seguinte lista inclui algumas das aplicações as mais populares que trabalham grande com esta tecnologia:
FAQ:
Q1. Quanto tempo é o prazo de execução?
: Para amostras, tomará 5-7 dias do trabalho; para pedidos em grandes quantidades, tomará 10-15 dias do trabalho.
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Você oferece garante para os produtos?
: Sim, nós oferecemos 2 anos de garantia a nossos produtos.
