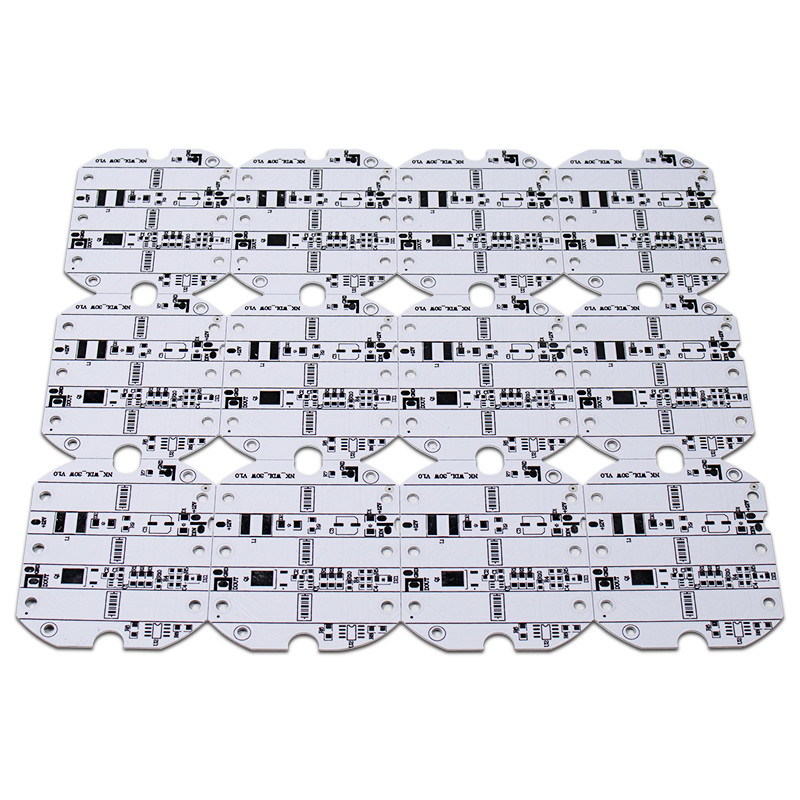

SMD 2835 PWB de alumínio de 3030 diodos emissores de luz para a luz do tubo do diodo emissor de luz
2PCS
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa de alumínio do PWB
Realçar:

PWB de alumínio de 3030 diodos emissores de luz

,

PWB de alumínio de 2835 diodos emissores de luz

,

PWB da luz de 2835 diodos emissores de luz

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Marca: Yizhuo
Matéria-prima: Base de alumínio
Espessura de cobre: 1/2OZ
Peelable: 0.3-0.5mm
Perfilando a perfuração: Roteamento, V-CUT, chanfrando
Serviço: Serviço de uma parada
Descrição de produto

O OEM de SMT conduziu PWB 2835 3030 Mcpcb do alumínio para o PWB conduzido da luz do tubo



Detalhes do produto

Modelo NÃO. HMY-808 Personalizado Personalizado
Camadas 1 ~16layers Origem Shenzhen, China
Matéria-prima FR4, Tg alto FR4, halogênio livre, Isola, Rogers, alumínio
Espessura terminada da placa 0.2~3.8mm Espessura de cobre 0.5oz ~ 6oz
Revestimento de superfície HASL, ENIG, OSP, prata da imersão, ImmersionTin, Espessura máxima do chapeamento de ouro 50 micro polegadas
Cor do Silkscreen Branco, preto, verde, amarelo, vermelho, azul
Largura mínima do traço 0.075mm (3mil) Min Trace Space 0.075mm (3mil)
Tamanho terminado mínimo dos furos 0.1mm (4mil) para furos do laser; 0.2mm (8mil) para furos mecânicos
Tamanho terminado máximo 600mm*900mm Tolerância do furo PTH: ±0.076mm (+/-3mil), NTPH: ±0.05mm (+/-2mil)
Cor da máscara da solda Verde, branco, preto, vermelho, amarelo, azul, Matt - preto, Matt-verde Controle da impedância ±10%
Perfilando a perfuração Roteamento, V-CUT, chanfradura, perfurando Furos especiais Furos cegos/enterrados, furos escareados
Padrão de referência Classe 2 de IPC-A-600H, classe 3, Certificado UL, ISO9001, ROHS.SGS, CQC
Pacote Vácuo & caixa



SMD 2835 PWB de alumínio de 3030 diodos emissores de luz para a luz do tubo do diodo emissor de luz 0

SMD 2835 PWB de alumínio de 3030 diodos emissores de luz para a luz do tubo do diodo emissor de luz 1

Empacotamento & entrega
Detalhes de empacotamento: Caixa da caixa com entrega interna do saco antiestático do vácuo.
Prazo de entrega: 2 a 15 dias após o depósito


FAQ

Que são os tipos de PCBs de alumínio?

Mesmo que todos os clads de alumínio trabalhem a mesma maneira, isto é, na dissipação de calor, os tipos diferentes têm as características individuais baseadas em seus projeto e estrutura. Os seguintes são os tipos dos clads de alumínio que você deve saber.





PWB de alumínio do Através-furo

Quando nós projetamos o PWB de alumínio do através-furo, o fabricante aterra e pré-perfura uma única camada de alumínio e aplica então o material estratificado. Haverá uma formação de um núcleo de construções multilayer após este processo. Mais tarde, laminam os materiais térmicos nos dois lados da placa com materiais de ligamento térmicos. O toque final envolve furar no conjunto.





PWB de alumínio flexível

Um PWB de alumínio flexível é uma placa de circuito recentemente introduzida no mercado com uma resina do polyimide integrada com os filtros cerâmicos em cima da compra.



A essência dos dois materiais é aumentar a isolação, a flexibilidade (você pode torcer ou dobrar o PWB a toda a forma e reter o formulário), e a eficiência térmica. O que é mais, sua aplicação é eficaz na redução de custos desde que você não precisará de comprar conectores ou cabos. É desvantajosa porque você não pode alterar ou alterar o produto final uma vez que você adquire uma forma específica.





Placa de circuito impresso de alumínio Multilayer

O alumínio Multilayer PCBs tem a múltiplo-camada de dielétricos termicamente condutores. O projeto constitui umas ou várias camadas de circuitos encontradas no dielétrico com a representação cega dos vias térmica ou os vias do sinal.



Uma vantagem a usar o PWB multilayer do IMS é a solução que direta e operativa oferecem para a condutibilidade de calor em produtos complexos. Contrário a isso, são caros e não podem facilmente contratar na transferência térmica em únicos projetos da camada. Sua aplicação está frequentemente em produtos da fonte de alimentação.





PWB de alumínio alto da condutibilidade térmica

Neste tipo de PWB; a camada de isolamento é um material da resina de cola Epoxy. A resina de cola Epoxy deve ter a condutibilidade térmica excelente.



PWB de alumínio de alta frequência

Com PWB de alumínio de alta frequência, a camada de isolamento tem um material do polyolefin ou do polyimide. Outras vezes, pode ser fibra de vidro tecida entre uma resina de cola Epoxy. A finalidade dos materiais é melhorar a flexibilidade do PWB.
