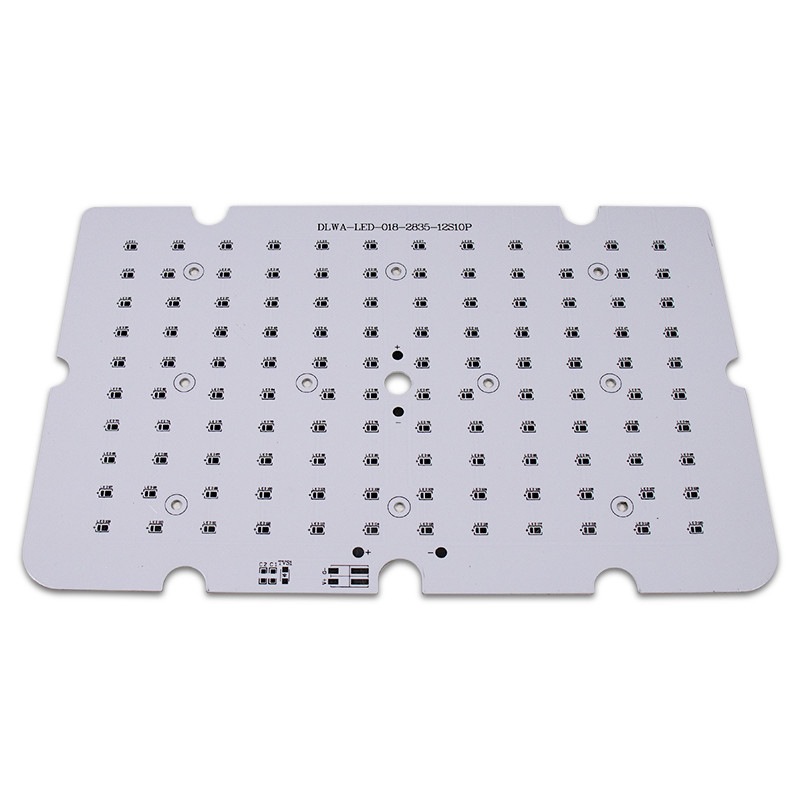

a placa que de circuito Único-tomada partido 94v-0 conduziu o PWB conduziu o módulo para a luz da escola

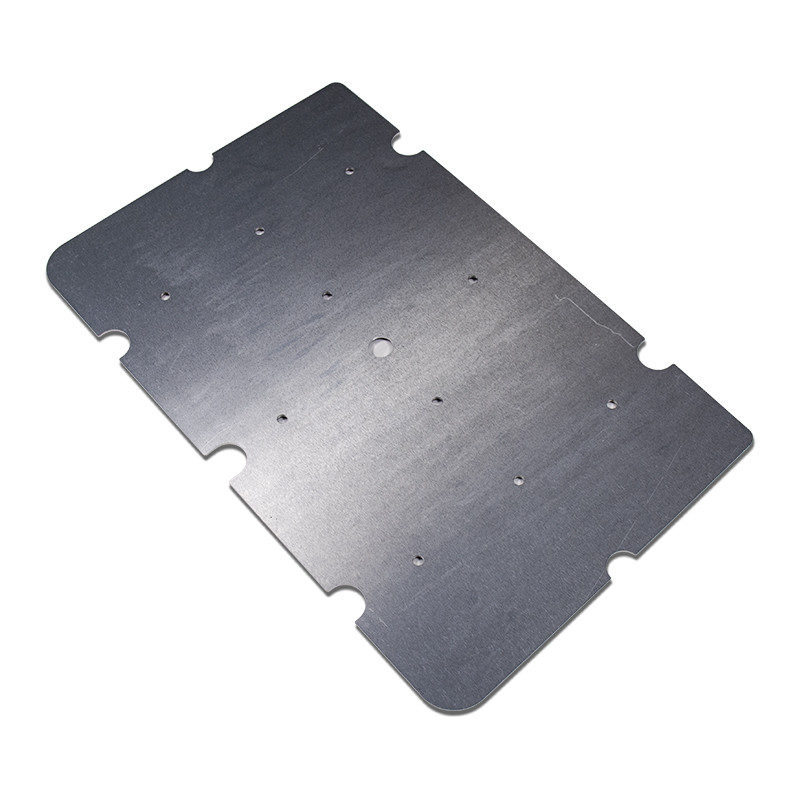

O PWB de alumínio favoriza – a dissipação de calor e a condutibilidade térmica
Alguns diodos emissores de luz dissipam-se entre 2-5W do calor e as falhas ocorrem quando o calor de um diodo emissor de luz não é removido corretamente; as saídas de luz de um diodo emissor de luz estão reduzidas assim como degradação quando o calor permanece estagnante no pacote do diodo emissor de luz. A finalidade de um MCPCB é remover eficientemente o calor de todo o IC tópico (não apenas diodo emissor de luz). A base de alumínio e a camada dielétrica termicamente condutora atuam como pontes entre IC e o dissipador de calor. Um único dissipador de calor é montado diretamente à base de alumínio que elimina a necessidade para dissipadores de calor múltiplos sobre os componentes montados de superfície.
A condutibilidade térmica e a contração são a natureza comum da substância, CTE diferente são diferentes na expansão térmica. Como suas próprias características, de alumínio tenha o avanço original do que FR4 normal, condutibilidade térmica pode ser 0.8~3.0 W/c.K.
|
Capacidades de PCBA
|
|
|
PCBA Turnkey
|
PCB+components sourcing+assembly+package
|
|
Detalhes do conjunto
|
SMT e Através-furo, linhas do ISO SMT e do MERGULHO
|
|
Prazo de execução
|
Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho
|
|
Teste em produtos
|
Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional
|
|
Quantidade
|
Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO
|
|
Arquivos necessários
|
PWB: Arquivos de Gerber (CAM, PWB, PCBDOC)
|
|
Componentes: Bill de materiais (lista de BOM)
|
|
|
Conjunto: Arquivo do Picareta-N-lugar
|
|
|
Tamanho do painel do PWB
|
Tamanho mínimo: polegadas 0.25*0.25 (6*6mm)
|
|
Tamanho máximo: polegadas 20*20 (500*500mm)
|
|
|
Tipo da solda do PWB
|
Pasta solúvel em água da solda, RoHS sem chumbo
|
|
Detalhes dos componentes
|
Voz passiva para baixo ao tamanho 0201
|
|
BGA e VFBGA
|
|
|
Chip Carriers sem chumbo /CSP
|
|
|
Conjunto frente e verso de SMT
|
|
|
Passo fino a 0.8mils
|
|
|
Reparo e Reball de BGA
|
|
|
Remoção e substituição da parte
|
|
|
Pacote componente
|
Corte a fita, tubo, carretéis, peças fracas
|
|
Processo de conjunto do PWB
|
Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Onda
Solda-----Montagem-----TIC-----Testes de função-----Testes da temperatura & da umidade |
FAQ:
Q1. Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
Q2. É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
Q3: Que sobre a data do transporte e de entrega?
: Normalmente, nós usamos internacional expressamos (como, Fedex, DHL, TNT) para entregar amostras e ordens pequenas do volume. Para a grande ordem maciça, nós podemos arranjar o transporte pelo mar.
