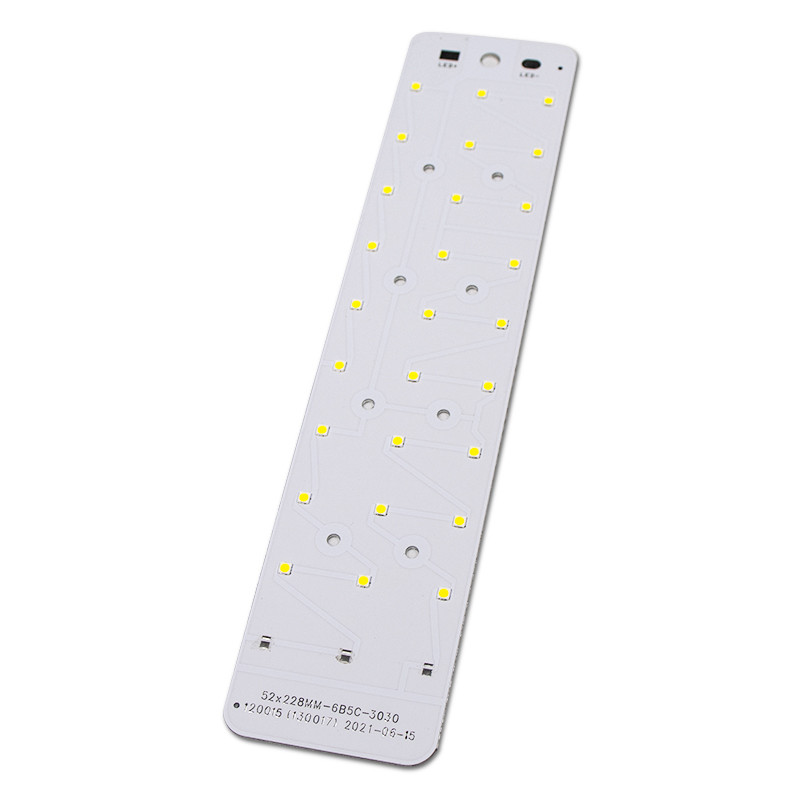

costume de alumínio 3030 do PWB 94v0 placa conduzida do mcpcb de 2835 microplaquetas para o tubo T8
• Gravura a água-forte de cobre grossa da folha
PCBs de alumínio é aplicado geralmente em dispositivos de poder com densidade de poder superior assim que a folha de cobre é relativamente grossa. Quando a folha de cobre é 3oz densamente ou mais, gravura a água-forte de cobre da folha exige a compensação da largura do traço. Se não, a largura do traço será fora da tolerância após gravar. Consequentemente, para garantir a largura do traço/controle ótimos do afastamento e da impedância que podem encontrar procuras do projeto, o seguinte trabalho tem que ser terminado adiantado.
a. a compensação da largura do traço deve apropriadamente ser projetada.
B. O efeito da fabricação do traço na largura/afastamento do traço deve ser eliminado.
c. gravar fatores e parâmetros do agente deve rigorosamente ser controlada.
• Impressão da máscara da solda
A impressão da máscara da solda é considerada como uma dificuldade de fabricação da fabricação de alumínio do PWB devido ao efeito da folha de cobre grossa. Se a espessura do cobre do traço é extraordinária após gravura a água-forte da imagem, uma grande diferença estará gerada entre a superfície do traço e a máscara da placa baixa e da solda tornar-se-á difícil. Para assegurar a impressão lisa da máscara da solda, os seguintes princípios devem ser conformados a:
a. o óleo da máscara da solda deve ser pegarado com desempenho de alta qualidade.
b. a impressão duas vezes da máscara da solda é usada.
C. Quando necessário, o método de fabricação da resina que enchem-se primeiramente e o segundo da máscara da solda são confiados sobre.
• Fabricação mecânica
A fabricação mecânica de PCBs de alumínio contém a perfuração mecânica, moendo e moldar e v-marcar e rebarba tendem a ser deixadas em interno através de, que reduzirá a força elétrica. Consequentemente, para assegurar a fabricação mecânica de alta qualidade, os seguintes princípios devem ser colados a:
a. a trituração elétrica e o cortador de trituração profissional devem ser pegarados para a produção do baixo-volume.
b. a técnica e o teste padrão de controle devem ser observados em processo do molde do dado.
c. os parâmetros de furo devem apropriadamente ser ajustados no grosso-cobre PCBs de alumínio para impedir que a rebarba gerencia.
Camada |
1-2 camadas |
Espessura da placa |
0.2mm-6.0mm |
Espessura de cobre |
0.5oz-6.0 onça |
Tamanho máximo da placa |
600 x 1200mm |
Diâmetro de furo mínimo |
0.1mm |
Linha largura mínima |
0.075mm |
formato de arquivo |
PWB, doc, ddb etc. |
MOQ |
1 parte |
Matéria-prima |
FR-4, TG, CEM-1, CEM-3, de alumínio, 94V0, 94HB |
Máscara da solda |
etc. verde, vermelho, azul, amarelo, preto, branco |
Revestimento de superfície |
ENIG, ImAg, ImSn, OSP, HASL, ouro sem chumbo, da imersão, Ouro-placa etc. |
FAQ:
Q1. Que especificações o fazem precisam para a cotação do PWB?
: Nós precisamos seus arquivo do PWB Gerber, espessura da placa, espessura de cobre, revestimento de superfície e quantidade de citá-lo.
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Que serviço você tem?
: Nós estamos fornecendo a fabricação do PWB, componentes comprando, conjunto do PWB, conjunto completo.
