TIPOS DE ALUMÍNIO DO PWB

Há umas maneiras que numerosas as camadas acima podem ser alteradas para criar projetos novos do PWB. Cada um destes resultados das variações nas qualidades levemente diferentes do PWB, fazendo o mais apropriado para algumas indústrias e aplicações sobre outro.

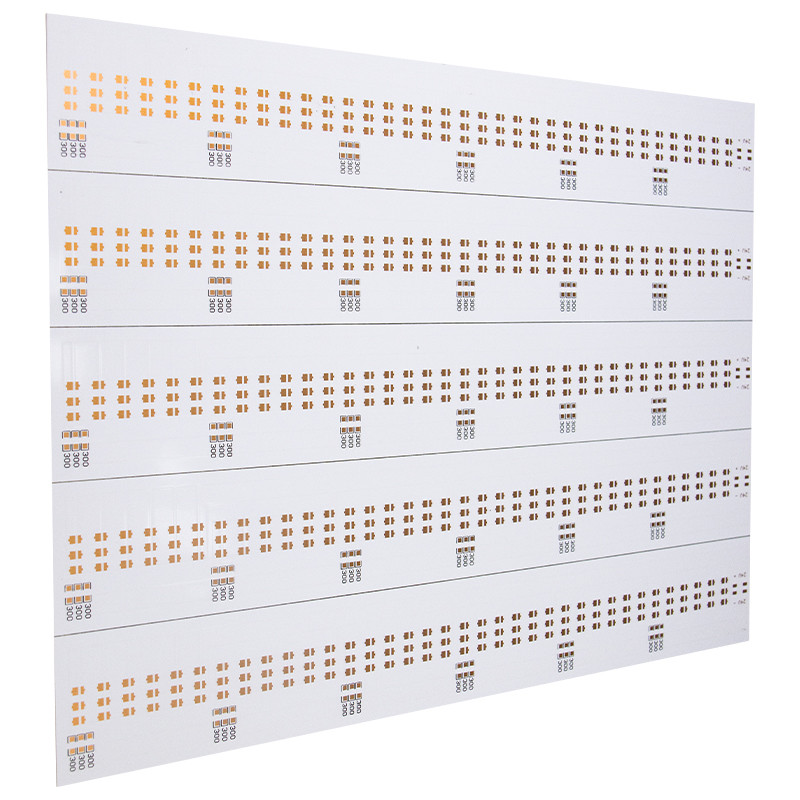

Alguns tipos de PCBs de alumínio incluem:

• Alumínio flexível: Este material relativamente novo usa enchimentos e a resina cerâmicos do polyimide para fornecer a isolação e a flexibilidade excelentes, tudo ao reter a condutibilidade térmica impressionante do alumínio. Este PCBs pode ser formado para conectar diretamente onde são necessários. Isto elimina a necessidade para os cabos, os conectores e os dispositivos elétricos, que podem adicionar ao custo do fim do produto. Uma vez que são dobrados, contudo, estão significados ficar lá — este PCBs não é projetado dobrar constantemente.

• Alumínio híbrido: Apenas enquanto soa, um material não-térmico fundido a um metal baixo de alumínio cria o alumínio híbrido. Geralmente, o material é uma placa de circuito feita com FR-4 convencional. Fundindo estas camadas junto, a placa de circuito pode dissipar o calor mais eficazmente, assim como a rigidez do aumento. Estes híbrido igualmente tendem a ser menos caros do que os produtos inteiramente de alumínio. O downside, contudo, é a perda de flexibilidade.

• Alumínio Multilayer: Em aplicações de capacidade elevada da poder-fonte, PCBs de alumínio multilayer é geralmente o melhor. Este PCBs consiste em camadas de dielétricos termicamente condutores. Quando esta aproximação multilayer puder segurar o elevado desempenho, tendem a ser menos eficientes quando se trata do calor de transferência de qualquer modo, estes totais PCBs tendem a ser eficazes para a dissipação de calor básica em uns projetos mais complexos.

• Alumínio do Através-furo: Para umas construções mais complexas, a base de alumínio de um PWB pode ser pré-perfurada e aterrado com o dielétrico antes de ser laminada com materiais térmicos. Estes são altamente complexos e tendem a ser projetos trabalho-intensivos significados para projetos particularmente complicados ou específicos.

Destes tipos de alumínio do PWB, as variedades flexíveis e híbridas tendem a considerar a maioria de uso nas indústrias como a indústria de iluminação do diodo emissor de luz.
