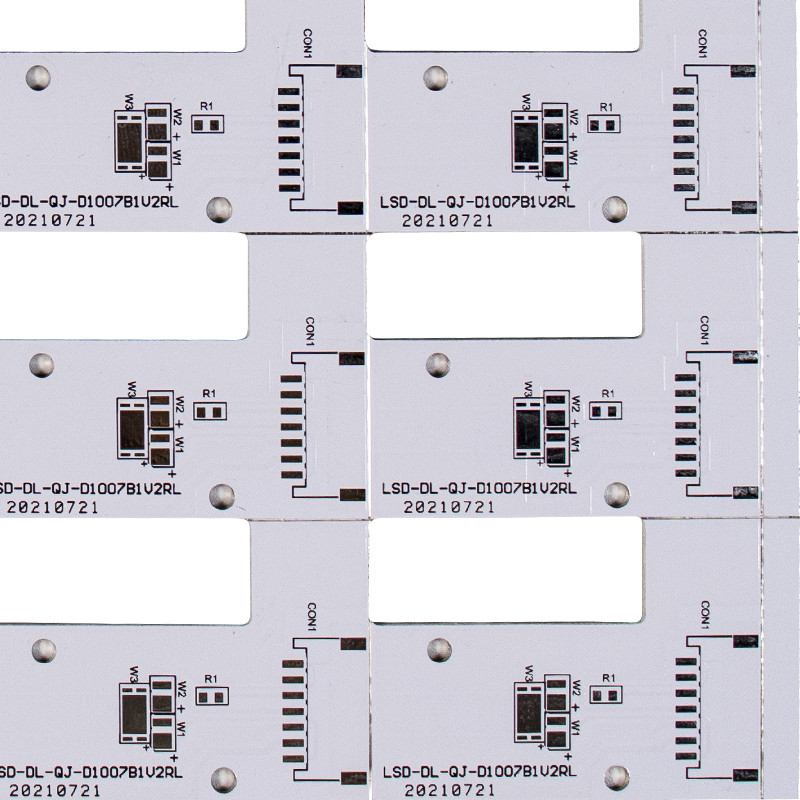

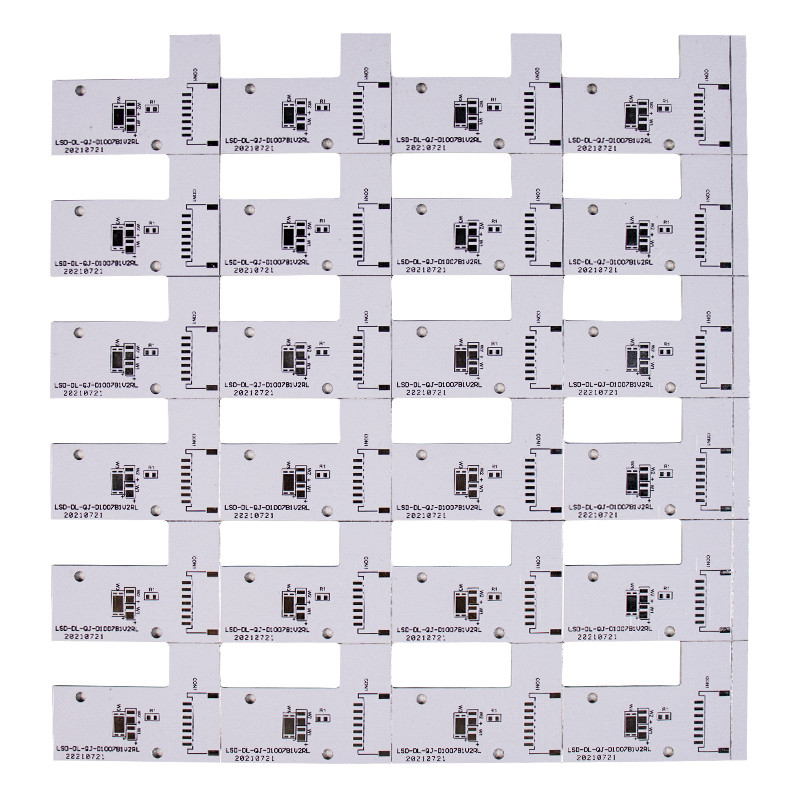

Densamente placa de circuito impresso de alumínio de 3.2mm para a fabricação do PWB do diodo emissor de luz
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Único PWB 08 do lado
Realçar:

placa de circuito impresso de alumínio de 3.2mm

,

placa de circuito impresso de alumínio de 0.5mm

,

Densamente placa de alumínio do PWB de 3.2mm

Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem interna do vácuo, embalagem padrão exterior da caixa da caixa.
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Espessura da placa: 0.5~3.2mm
Entrelinha mínimo: 0.1mm
Espessura de cobre:: 1oz~4oz
Testes elétricos: Dispositivo elétrico/ponta de prova de voo
OEM/ODM: aceite
Certificação: UL,RoHS, CE
Descrição de produto

Densamente placa de circuito impresso de alumínio de 3.2mm para a fabricação do PWB do diodo emissor de luz



Placa de circuito impresso de alumínio do PWB para a fabricação do PWB do diodo emissor de luz



O desempenho do PWB de alumínio:





1. Dissipação térmica

Presentemente, muito PWB de alumínio do lado dobro, PWB de alumínio multilayer com alto densidade, grande poder e dificuldade na dissipação de calor. O PWB FR4 e CEM3 convencional é os condutores pobres do calor, que são isolados entre camadas e não podem dissipação de calor, conduzindo à falha de alta temperatura de componentes eletrônicos, e o PWB de alumínio pode resolver o problema da dissipação de calor.



2. Expansão térmica

A expansão térmica e a contração fria são a natureza comum das substâncias, e o coeficiente da expansão térmica de substâncias diferentes é diferente. A placa impressa baseada alumínio pode eficazmente resolver o problema da dissipação de calor, aliviando assim o problema da expansão do calor e a contração fria dos componentes na placa de circuito impresso, e melhorando a durabilidade e a confiança da máquina e dos equipamentos eletrônicos inteiros, para resolver especialmente a expansão térmica de SMT (tecnologia de superfície da montagem) e o problema frio da contração.



3. Estabilidade dimensional

O tamanho do PWB de alumínio da base é obviamente muito mais estável do que aquele de placas impressas isoladas. O alumínio baseou placas de circuito impresso é aquecido de 30℃ a 140~150℃ com variação do tamanho de 2.5~3.0%.



4. O outro desempenho

O PWB de alumínio tem outros bons desempenhos, como tem o efeito de proteção; Substitua a carcaça e o componente cerâmicos do radiador; melhore a resistência térmica do produto e propriedades físicas; Reduza custos de gastos de fabricação e trabalho.





Matéria-prima

Alumínio

Espessura da placa

2.0mm

Espessura de cobre

1oz

Mínimo Furo Tamanho

0.10mm

Linha largura mínima

0.10mm

Entrelinha mínimo

0.1mm4mil

Revestimento de superfície

HASL

Emitindo-se a cor

branco morno/natural/puro/fresco

Característica

Lllumination alto, não-poluição, eficiência clara alta, econômica



Densamente placa de circuito impresso de alumínio de 3.2mm para a fabricação do PWB do diodo emissor de luz 0
FAQ:



Q1.  Que é necessário para a cotação do PWB PCBA?

:  PWB: Arquivo da quantidade, do Gerber e exigências da técnica (material, tratamento de superfície do revestimento, espessura de cobre, espessura da placa,…)



Q2:  Todos seus produtos são certificados com UL, ROHS etc.?

:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.



Q3:  Que serviço você tem?

:  Nós podemos oferecer o serviço de uma parada da fabricação do PWB à montagem do PWB, aos testes, ao alojamento e ao outro serviço de valor acrescentado.
