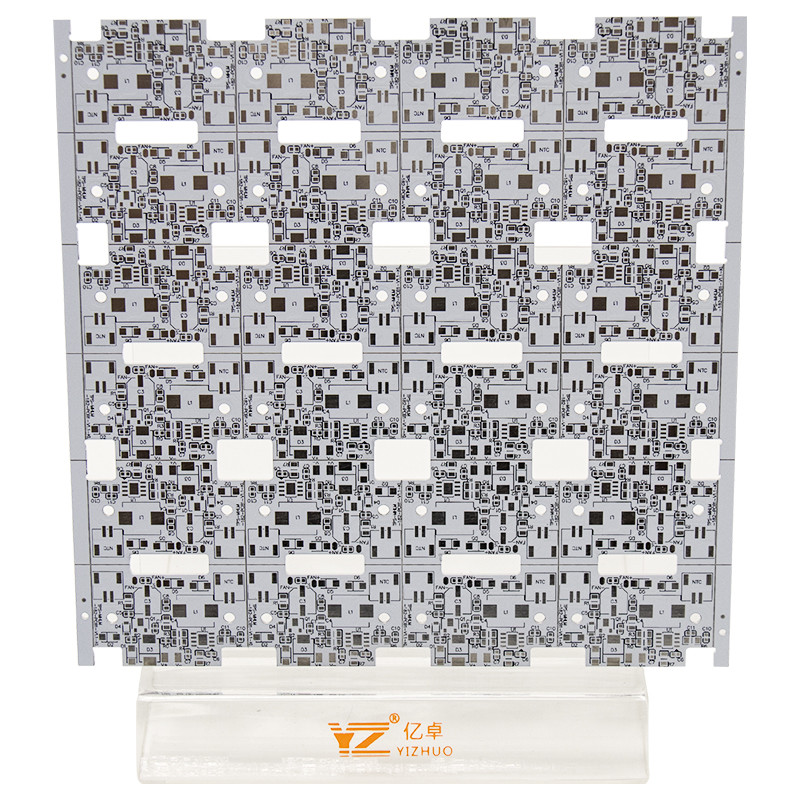

Espessura de alumínio 0.5oz 4.0oz do cobre da placa de circuito da lâmpada do diodo emissor de luz de SMD 5730

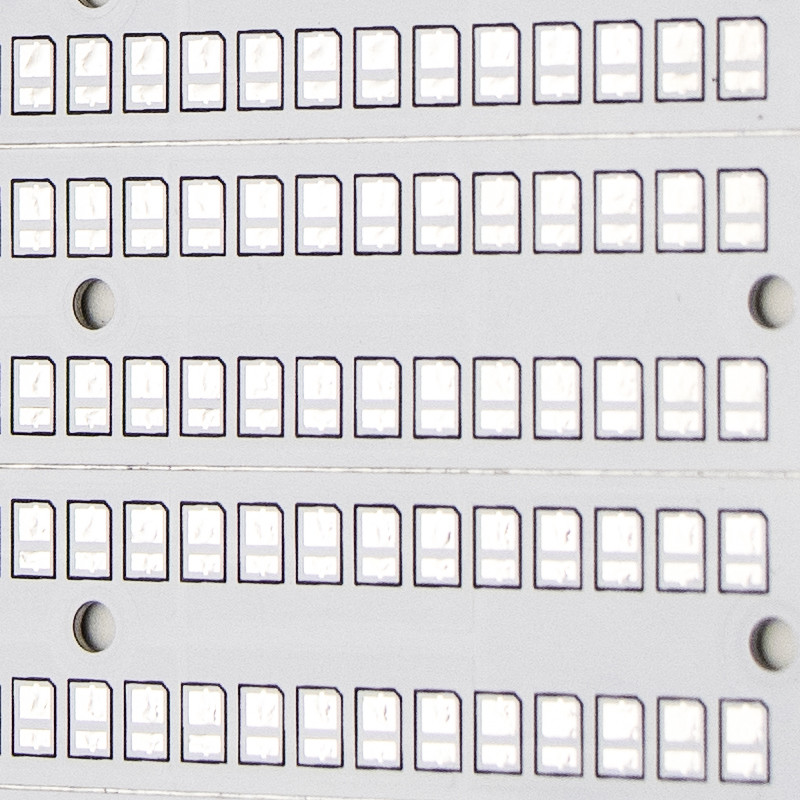

O diodo emissor de luz de alumínio da placa de circuito da lâmpada ilumina o PWB da tira do diodo emissor de luz de SMD 5730
Aplicação larga da iluminação do diodo emissor de luz
O diodo emissor de luz é uma abreviatura para o diodo luminescente. Um diodo emissor de luz é na maior parte um dispositivo de semicondutor da dois-ligação que se emita a luz quando passagens atuais em um sentido específico. Embora o começo do diodo emissor de luz com dispositivos que se emitem somente a luz infra-vermelha da baixo-intensidade, esta tecnologia fosse amplamente utilizado na iluminação por muitos anos. Os diodos emissores de luz modernos fornecem a alta intensidade não única, a luz muito brilhante mas igualmente usos diferentes e uso em várias cenas, tais como luzes do crescimento vegetal, luzes do carro, luzes de rua, sinais, luzes shadowless em salas de operações do hospital.
Placa de circuito impresso do diodo emissor de luz
Soldando a microplaqueta do diodo emissor de luz à placa do PWB, contanto que o circuito do PWB for conectado de uma certa maneira, iluminará, que forma o PWB do diodo emissor de luz. Diodo emissor de luz PCBs tipicamente também para ter um dissipador de calor e um suporte cerâmico guardar o circuito no lugar e para permitir o funcionamento liso do canal. Um dissipador de calor é exigido porque os diodos emissores de luz tendem a gerar muito calor, que pode danificar o PWB e o equipamento que conecta os circuitos.
Porque o diodo emissor de luz produzirá muito calor, conduziu o PWB usa geralmente a carcaça do metal como seu material da produção. Os metais com a capacidade para dissipar o calor rapidamente provaram ser uma escolha melhor. Geralmente, sempre que o PWB conduzido é projetado, o PWB do alumínio é preferido. O PWB de alumínio geralmente igualmente contém uma camada fina de dielétrico, que possa dissipar o calor mais rapidamente.
Além do que a iluminação geral, conduziu o PWB pode igualmente fornecer a luz visível, infravermelha, e a luz ultravioleta. Comparado com outras fontes luminosas, o PWB do diodo emissor de luz pode fornecer uma energia mais alta.
1 |
Camada |
1-30 camada |
2 |
Material |
FR-4, CEM-1, CEM-3, altura TG, FR4 halogênio livre, FR-1, FR-2, alumínio |
3 |
Espessura da placa |
0.2mm-7mm |
4 |
Lado da placa de Max.finished |
500mm*500mm |
5 |
Tamanho do furo de Min.drilled |
0.25mm |
6 |
Largura de Min.line |
0.075mm (3mil) |
7 |
Min.line que spaceing |
0.075mm (3mil) |
8 |
Revestimento/tratamento de superfície |
HALS/HALS sem chumbo, lata química, ouro químico, ouro Inmersion da imersão de prata/ouro, Osp, chapeamento de ouro |
9 |
Espessura de cobre |
0.5-4.0oz |
10 |
Cor da máscara da solda |
verde/preto/branco/vermelho/azul/amarelo |
11 |
Tolerância do furo |
PTH: ±0.076, NTPH: ±0.05 |
12 |
Certificado |
UL, ISO9001, ISO14001, ROHS |
FAQ:
Q1. Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
Q2. É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
Q3. Quanto tempo é o prazo de execução?
: É 5-10 dias da palavra para a amostra, ele é 15-20 dias do trabalho para a quantidade maioria.
