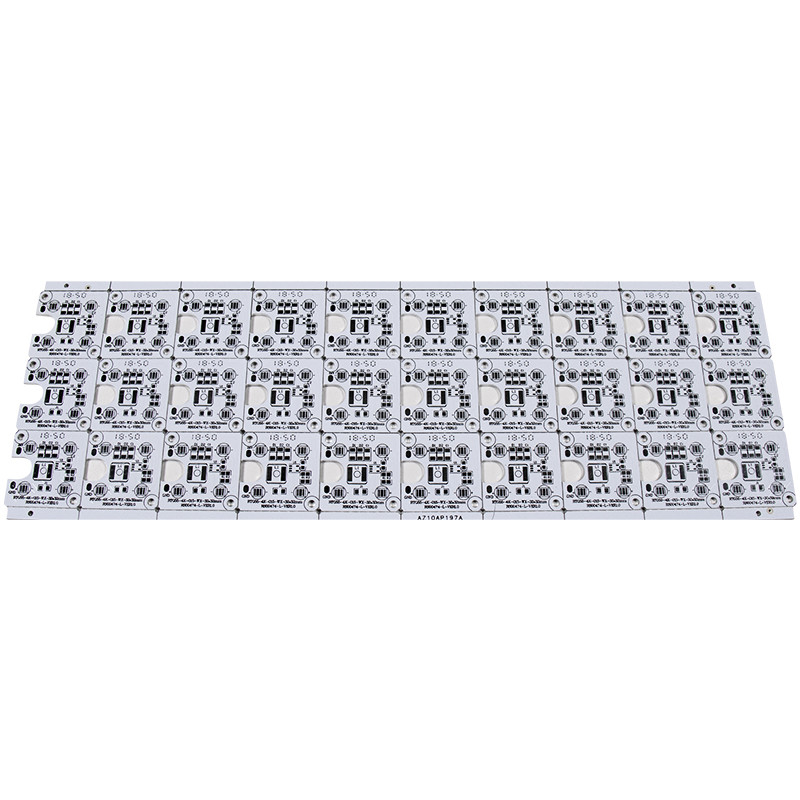

Conjunto componente leve do MERGULHO da placa SMD SMT do PWB do teto do diodo emissor de luz do quadrado HASL
12v conduziu a placa de circuito leve a placa do PWB que do quadrado conduziu para a luz de teto
A placa conduzida 12V feito sob encomenda 94v0 do PWB do painel conduziu a luz da rocha da placa do PWB
|
Matéria-prima |
FR-4 /Aluminum /CEM-1 |
|
Camadas |
1-22 |
|
Espessura de cobre interna/exterior de Finised |
1-6OZ |
|
Espessura terminada da placa |
0.2-7.0mm |
|
Tamanho mínimo do furo |
Furo mecânico: furo do laser de 0.15mm: 0.1mm |
|
Impedância controlada |
+/--5% |
|
Obstruindo a capacidade dos vias |
0.2-0.8mm |
|
Perfil do esboço |
Furo do selo da ponte da derrota V-cut/ |
|
Tratamento de superfície |
HASL, HASL sem chumbo, ouro da imersão, lata da imersão, prata da imersão, ouro duro, ouro instantâneo, OPS… |
O processo de manufatura de alumínio do PWB:
1. cortando a estratificação
O processo de abertura-corte material
A finalidade do corte
Corte materiais entrantes do grande-tamanho ao tamanho exigido para a produção
Precauções para cortar
①Abra a primeira parte para verificar seu tamanho
②Procure riscos na superfície de alumínio e na superfície de cobre
③Atenção do pagamento à delaminação e a parte dianteira da placa
2. perfuração
Processo de furo
inspeção da Fixar-perfuração-placa
A finalidade da perfuração
O posicionamento e o furo das placas fornecem o auxílio para processos de produção e o conjunto subsequentes do cliente
Precauções para furar
①Verifique o número de furos e o tamanho dos furos
②Evite riscos na folha
③Verifique a parte dianteira da superfície de alumínio e o desvio da posição do furo
④Verifique e substitua o bocado de broca a tempo
⑤A perfuração é dividida em duas fases: primeiramente, após o corte, fure o furo periférico da ferramenta; em segundo, furo da ferramenta da broca na unidade após a máscara da solda
3. tornar-se seco/molhado do filme
Processo tornando-se filme seco/molhado
Placa-película-exposição-desenvolvimento de moedura
A finalidade tornar-se seco/molhado do filme
Mostre as peças necessárias fazer o circuito na folha
Precauções para tornar-se seco/molhado do filme
①Verifique se haja um circuito aberto após o desenvolvimento
②Verifique se haja um desvio no registro do desenvolvimento para impedir a ocorrência da ruptura seca do filme
③Atenção do pagamento ao circuito defeituoso causado por riscos na superfície da placa
④Assegure-se de que nenhum ar permaneça durante a exposição impedir resultados pobres
⑤Após a exposição, mantenha ainda por mais de 15 minutos antes de tornar-se
4. gravura a água-forte ácida/alcalina
Processo de gravação com água-forte ácido/alcalino
inspeção da remoção-secagem-placa do Gravura a água-forte-filme
Finalidade gravura a água-forte ácida/alcalina
Após a imagem latente filme seco/molhado, mantém as peças exigidas do circuito e para remover as peças adicionais diferentes dos circuitos. Atenção do pagamento à corrosão da solução de gravação com água-forte na carcaça de alumínio durante gravura a água-forte ácida.
Precauções para gravura a água-forte ácida/alcalina
①Note se gravura a água-forte não está limpa, ou que gravura a água-forte é excessiva
②Pague a atenção à linha largura e à linha thinness
③Assegure-se de que não haja nenhuma oxidação ou risco na superfície de cobre
④Remova o filme seco para limpar
5. máscara da solda da tela de seda, caráteres
Máscara da solda da tela de seda e processo do caráter
Tela-pre-cozer-exposição-desenvolvimento-caráteres de seda
A finalidade da máscara e dos caráteres da solda da tela de seda
FAQ:
Q1. Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Faz nosso produto será testado antes da expedição?
: Sim, nós poderíamos fornecer funcionamos teste do circuito.
