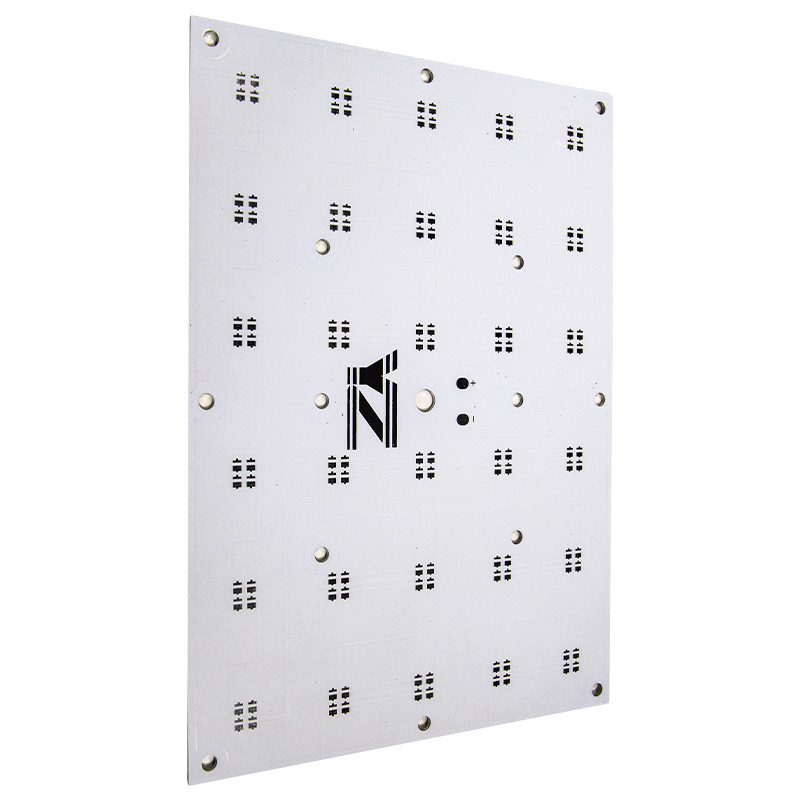

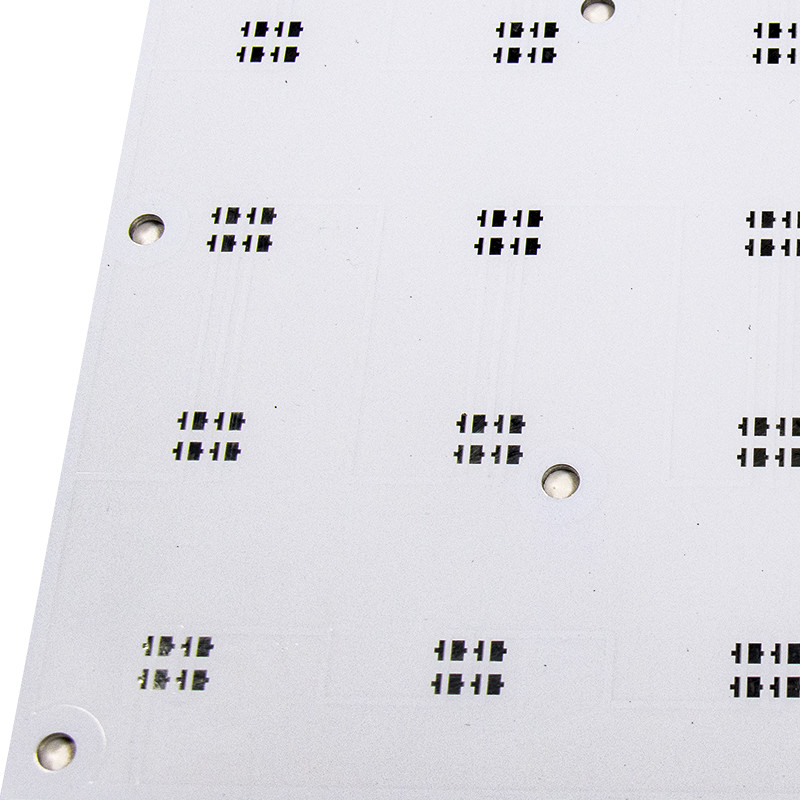

Placa de alumínio personalizada do PWB 3030 2835 para luzes de bulbo conduzidas
Os módulos de alumínio da placa de circuito do PWB de Mcpcb conduziram luzes de bulbo para para crescer claras
Fabricação de alumínio do PWB: Estrutura do PWB de alumínio
A estratificação cobre-folheada (CCL) é a base da estrutura de alumínio do PWB. Consiste na membrana de alumínio, na base de alumínio, na camada dielétrica, e na folha de cobre. Na imagem abaixo, você pode ver a estrutura da estratificação cobre-folheada.
Camada de cobre da folha
O CCL de alumínio tem a mesma camada de cobre da folha que aquela de qualquer outro tipo do CCL do PCC. É o objetivo da corrente para fornecer uma grande capacidade de carga atual. Devido a isto, escolher um circuito de cobre grosso é uma boa decisão na fabricação de alumínio do PWB.
Geralmente, o fabricante prefere a espessura entre 1oz a 10oz. É importante para a parte traseira da folha de cobre atravessar o tratamento diferente da oxidação. O tratamento envolve produtos químicos também.
Igualmente, a parte anterior atravessa o chapeamento e zincar de bronze. A razão principal para o tratamento dianteiro é melhorar a força destacável da placa de circuito impresso de alumínio.
Camada dielétrica
A camada seguinte, é a camada dielétrica. Compromete de um material dielétrico térmico composto. Este material tem uma baixa resistência térmica. Geralmente, tem uma espessura que varia de 50μm a 200μm. A espessura depende em cima do tipo da placa de circuito impresso e da procura de consumidor.
Esta camada parece ser a tecnologia de núcleo de alumínio da placa de circuito impresso. Tem a mesma funcionalidade que aquela do envelhecimento anti-térmico. Além disso, tem a capacidade suportar o esforço térmico assim como esforço mecânico.
Camada baixa de alumínio
Quando nós dizemos a camada baixa de alumínio, nós significamos realmente a carcaça de alumínio. Esta carcaça está apoiando todos os componentes atuais na placa. Liga os componentes à placa. É imperativo para esta carcaça ser altamente termicamente condutor.
A camada baixa igualmente precisa de ser apropriada para os processos mecânicos diferentes que incluem o corte, a perfuração, e o furo.
Membrana baixa
A base de alumínio paga um papel importante na proteção da superfície de alumínio do PWB. Assegura-se de que a superfície seja segura do agente que grava e que raspa. Há dois tipos principais de membrana baixa, de primeira temperatura ordinária e em segundo anti-alta.
A membrana ordinária suporta geralmente a temperatura mais baixa do que 120°C. Pelo contrário, a temperatura anti-alta pode suportar até 250°C.
O tipo anti-alto é a melhor escolha para o nivelamento da solda do ar quente.
|
Capacidades de PCBA |
|
|
PCBA Turnkey |
PCB+components sourcing+assembly+package |
|
Detalhes do conjunto |
SMT e Através-furo, linhas do ISO SMT e do MERGULHO |
|
Prazo de execução |
Protótipo: 15 dias do trabalho. Ordem maciça: 20~25 dias do trabalho |
|
Teste em produtos |
Teste de voo da ponta de prova, inspeção do raio X, AOI Test, teste funcional |
|
Quantidade |
Quantidade mínima: 1pcs. Protótipo, ordem pequena, ordem maciça, toda a APROVAÇÃO |
|
Arquivos necessários |
PWB: Arquivos de Gerber (CAM, PWB, PCBDOC) |
|
Componentes: Bill de materiais (lista de BOM) |
|
|
Conjunto: Arquivo do Picareta-N-lugar |
|
|
Tamanho do painel do PWB |
Tamanho mínimo: polegadas 0.25*0.25 (6*6mm) |
|
Tamanho máximo: polegadas 20*20 (500*500mm) |
|
|
Tipo da solda do PWB |
Pasta solúvel em água da solda, RoHS sem chumbo |
|
Detalhes dos componentes |
Voz passiva para baixo ao tamanho 0201 |
|
BGA e VFBGA |
|
|
Chip Carriers sem chumbo /CSP |
|
|
Conjunto frente e verso de SMT |
|
|
Passo fino a 0.8mils |
|
|
Reparo e Reball de BGA |
|
|
Remoção e substituição da parte |
|
|
Pacote componente |
Corte a fita, tubo, carretéis, peças fracas |
|
Processo de conjunto do PWB |
Perfuração-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Testes elétricos-----SMT-----Onda |
FAQ:
Q1. Que é necessário para a cotação do PWB PCBA?
: PWB: Arquivo da quantidade, do Gerber e exigências da técnica (material, tratamento de superfície do revestimento, espessura de cobre, espessura da placa,…)
Q2. Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
Q3: Quanto tempo é o prazo de execução?
: Para amostras, tomará 5-7 dias do trabalho; para pedidos em grandes quantidades, tomará 10-15 dias da palavra.
