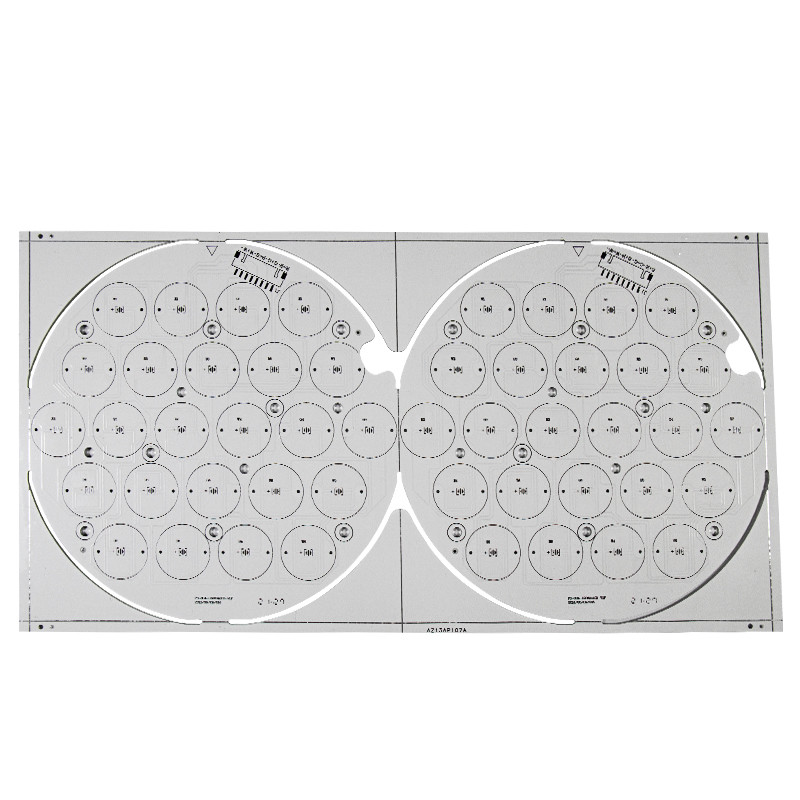

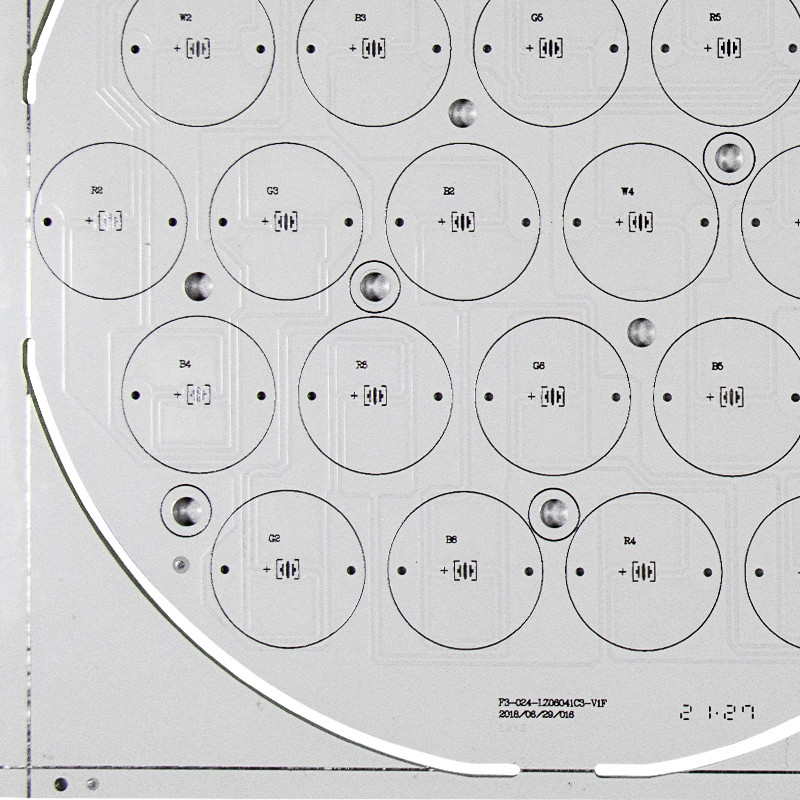

Placa do PWB do diodo emissor de luz do PWB 150mm SMD do círculo PARA 100 a iluminação do watt 3030
O diâmetro 150mm da placa do PWB do diodo emissor de luz do círculo SMD 100 watts SMD 3030 conduziu 2 anos de garantia
O PC de alumínio é um tipo da placa de circuito impresso do núcleo do metal (MCPCB), para ser usado extensamente na indústria de iluminação do diodo emissor de luz.
Se você está procurando o fabricante de alumínio do PWB, Yizhuo tem a experiência rica no PWB de alumínio de fabricação com condutibilidade térmica alta, nós oferecemos um serviço da primeira classe e umas opções extensivas da alto-tecnologia.
MCPCB, PWB do núcleo do metal, o PWB térmico – qualquer nome você prefere, são todas as placas que usam um material do metal baixo como a parcela do propagador do calor da placa de circuito. Estes tipos de são fabricados tipicamente com consistir da base do metal de alumínio (a maioria de comum) mas podem igualmente ser produzidos com cobre.
|
Não. |
Artigo |
Produção em massa |
Protótipo |
|
1 |
Camadas |
1-8 camadas |
1-36 camadas |
|
2 |
Máximo Painel Tamanho |
600*770mm (23,62 ″ do ″ *30.31) |
600*770mm (23,62 ″ do ″ *30.31) 500*1200mm (19,69 ″ do ″ *47.24) |
|
3 |
Espessura de Max.Board |
8.5mm |
8.5mm |
|
4 |
Mínimo Placa Espessura |
2L: 0.3mm, |
2L: 0.2mm, |
|
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
|
6 |
Largura de Min Line |
0.075mm (3/3 de mil.) |
0.075mm (3/3 de mil.) |
|
7 |
Espaço de Min Line |
0.075mm (3/3 de mil.) |
0.075mm (3/3 de mil.) |
|
8 |
Tamanho de Min.Hole |
0.15mm (6mil) |
0.15mm (6mil) |
|
9 |
Espessura chapeada mínima do furo |
20um (0.8mil) |
20um (0.8mil) |
|
10 |
Tamanho do furo de Min Blind /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
|
11 |
PTH Diâmetro Tolerância |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
|
12 |
Não PTH Diâmetro Tolerância |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
|
13 |
Desvio da posição do furo |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
Aplicações do PWB de alumínio:
Aplicações da iluminação geral (revérbero, lanterna elétrica, projetor, etc.)
Aplicações traseiras da unidade clara
Aplicações automotivos do diodo emissor de luz do sistema
Conversores de poder: telecomunicações, regulador de alta tensão, fontes de alimentação
Aplicações do híbrido/controlo do motor elétrico
Fotovoltaico
FAQ:
Q1. Que é necessário para a cotação do PWB PCBA?
: Arquivo da quantidade, do Gerber e exigências da técnica (material, tratamento de superfície do revestimento, espessura de cobre, espessura da placa,…)
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Quanto tempo é o prazo de execução?
: Para amostras, tomará 5-7 dias do trabalho; para pedidos em grandes quantidades, tomará 10-15 dias da palavra.
