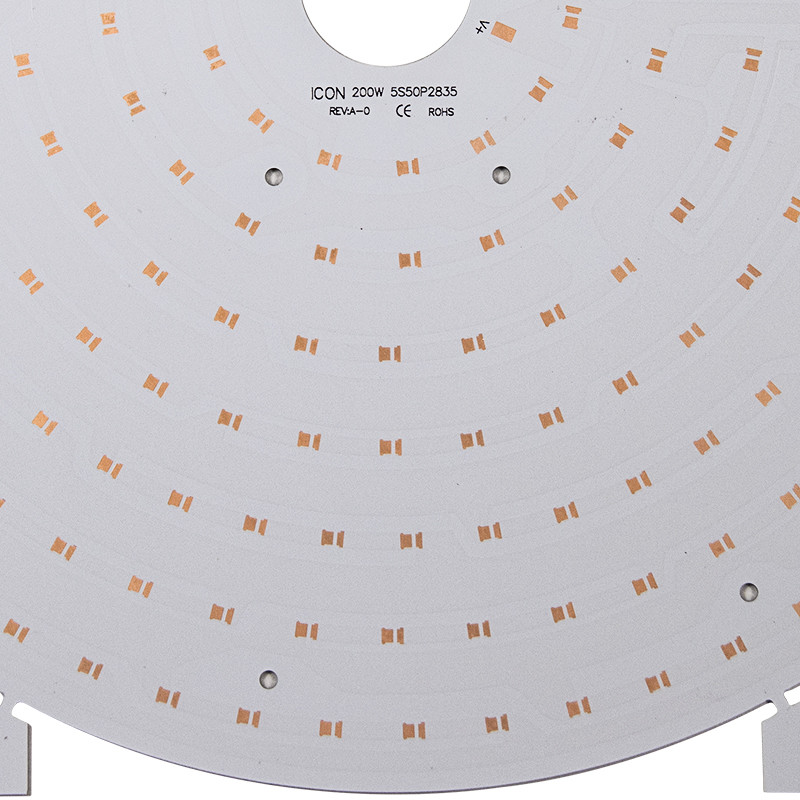

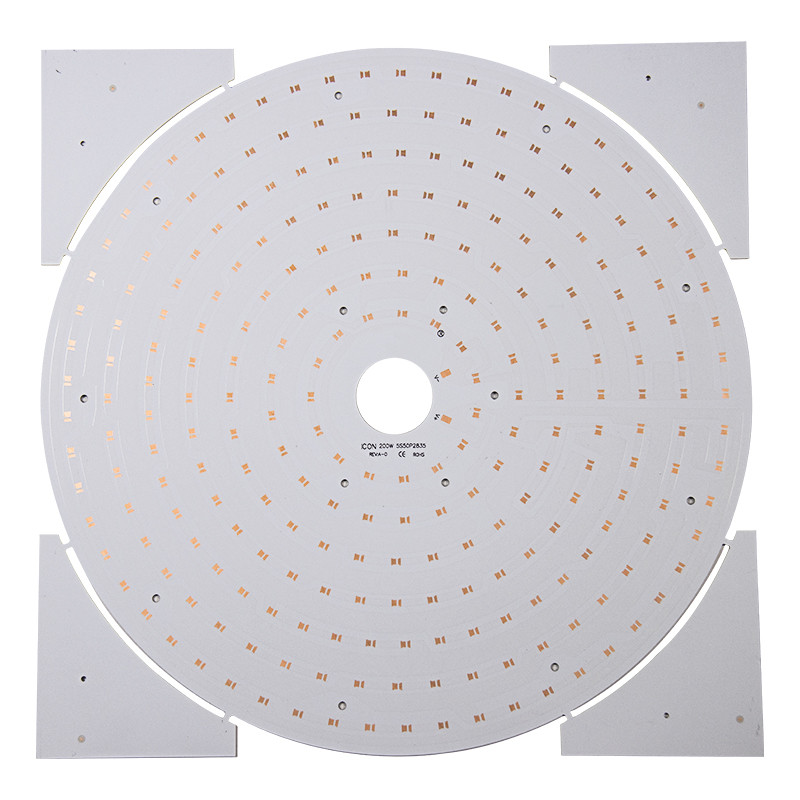

Placa mínima 24w do PWB do diodo emissor de luz da espessura 25um do cobre de PTH em volta do painel do diodo emissor de luz
Placa Manufactureing do PWB do diodo emissor de luz:
Do diodo emissor de luz as placas de circuito de alumínio da fibra de vidro PWB e FR-4 pertencem ao PWB. Para dizer diferentemente, compare somente a carcaça de alumínio do diodo emissor de luz com a placa de circuito da fibra de vidro FR-4.
A carcaça de alumínio do diodo emissor de luz é imprimida na superfície do material de alumínio com melhor condutibilidade térmica, e solda então componentes eletrônicos nela.
Na eletrônica, um circuito do diodo emissor de luz ou o motorista do diodo emissor de luz são um circuito elétrico usado para pôr um diodo luminescente (diodo emissor de luz). O circuito deve fornecer a suficiente corrente para iluminar o diodo emissor de luz no brilho exigido, mas deve limitar a corrente para impedir danificar o diodo emissor de luz.
A queda de tensão através de um diodo emissor de luz é aproximadamente constante sobre uma vasta gama de corrente de funcionamento; consequentemente, um aumento pequeno em tensão aplicada aumenta dramaticamente o fluxo.
Os circuitos simples são usados para o diodo emissor de luz do indicador da baixa potência. Mais complexo, circuitos atuais da fonte é exigido ao conduzir o diodo emissor de luz de alta potência para que a iluminação consiga o regulamento correto, atual.
Uma placa do PWB do diodo emissor de luz tende a gerar um volume alto de calor, fazendo o difícil refrigerar através dos meios tradicionais.
|
Artigo
|
Capacidades
|
|
Capacidade mensal
|
25000sqm/month
|
|
Camada
|
1-14 camadas
|
|
Material da placa
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
|
Tratamento de superfície
|
HASL/ouro de RoHS-HASL/imersão/ouro/ouro dedos do chapeamento/OSP
|
|
Cor da máscara da solda
|
Verde/azul/vermelho/preto/amarelo/branco
|
|
Cor da tela de seda
|
Branco, preto, amarelo
|
|
Tolerância
|
tolerância do departamento do V-corte: +/-0.1mm
|
|
Especificação técnica
|
Linha largura mínima/espaço: 0.075/0.075mm
|
|
Espessura mínima do cobre de PTH: 20um
|
|
|
Diâmetro de furo mínimo: 0.2mm
|
|
|
Anel mínimo da almofada: 0.1mm
|
|
|
O UL certificou a espessura de cobre máxima: 6oz)
|
|
|
Através de obstruir a capacidade: 0.2-0.6mm
|
FAQ:
Q1. É APROVADO imprimir meu logotipo no produto?
: Sim. Informe-nos por favor formalmente antes de nossa produção e confirme-o o projeto baseado em primeiro lugar em nossa amostra.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
