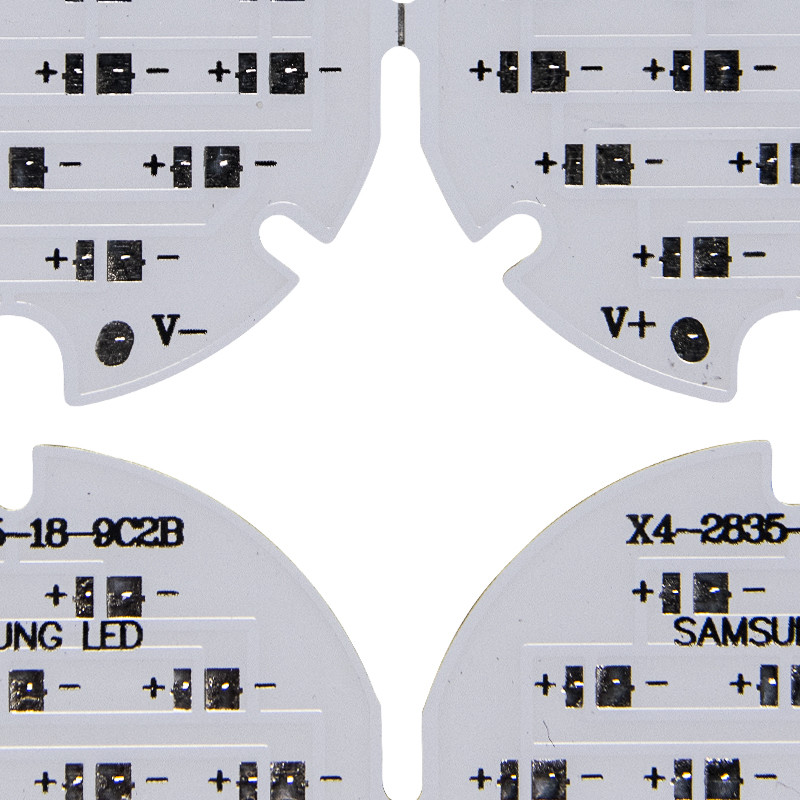

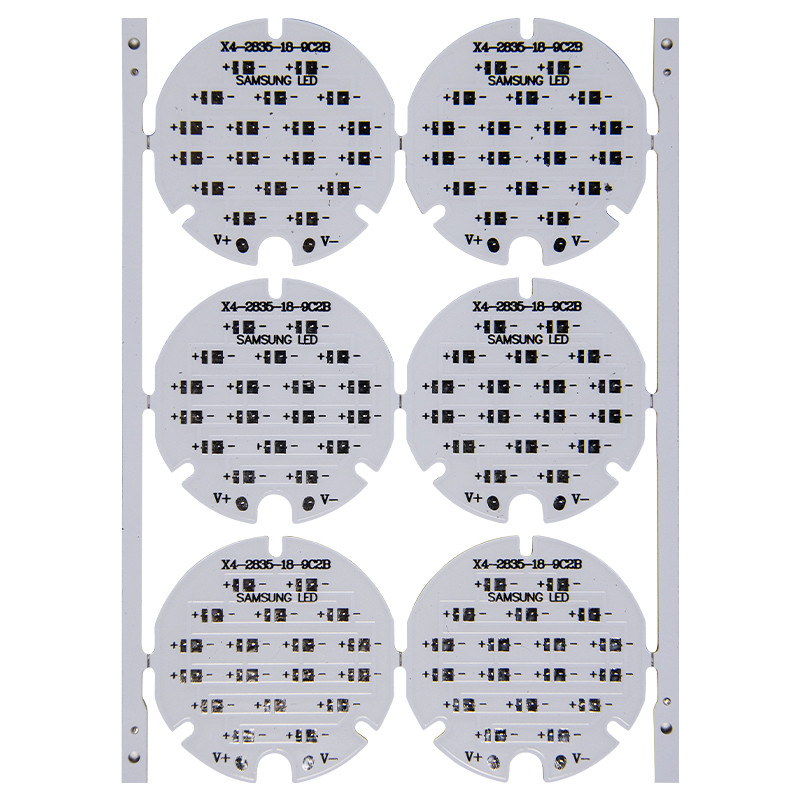

Dobre o PWB de alumínio do diodo emissor de luz de 0.25mm
Placa de circuito baixa de alumínio conduzida do PWB do módulo usada para a luz conduzida
O relacionamento entre o diodo emissor de luz e a placa de circuito impresso:
Inovação técnica da placa de circuito impresso
A placa de circuito impresso é uma inovação do gênio da tecnologia de circuito, colocando menos espaço e materiais para uns circuitos mais complexos e mais em grande escala. A placa de circuito impresso é uma invenção tão importante na tecnologia de circuito porque faz os componentes elétricos e eletrônicos menores, mais flexíveis, e mais precisos. Por exemplo, FPC (PWB flexível), PWB Multilayer, PWB de BGA, PWB rígido do cabo flexível, e assim por diante.
Aplicação larga da iluminação do diodo emissor de luz
O diodo emissor de luz é uma abreviatura para o diodo luminescente. Um diodo emissor de luz é na maior parte um dispositivo de semicondutor da dois-ligação que se emita a luz quando passagens atuais em um sentido específico. Embora o começo do diodo emissor de luz com dispositivos que se emitem somente a luz infra-vermelha da baixo-intensidade, esta tecnologia fosse amplamente utilizado na iluminação por muitos anos. Os diodos emissores de luz modernos fornecem a alta intensidade não única, a luz muito brilhante mas igualmente usos diferentes e uso em várias cenas, tais como luzes do crescimento vegetal, luzes do carro, luzes de rua, sinais, luzes shadowless em salas de operações do hospital.
Placa de circuito impresso do diodo emissor de luz
Soldando a microplaqueta do diodo emissor de luz à placa do PWB, contanto que o circuito do PWB for conectado de uma certa maneira, iluminará, que forma o PWB do diodo emissor de luz. Diodo emissor de luz PCBs tipicamente também para ter um dissipador de calor e um suporte cerâmico guardar o circuito no lugar e para permitir o funcionamento liso do canal. Um dissipador de calor é exigido porque os diodos emissores de luz tendem a gerar muito calor, que pode danificar o PWB e o equipamento que conecta os circuitos.
Porque o diodo emissor de luz produzirá muito calor, conduziu o PWB usa geralmente a carcaça do metal como seu material da produção. Os metais com a capacidade para dissipar o calor rapidamente provaram ser uma escolha melhor. Geralmente, sempre que o PWB conduzido é projetado, o PWB do alumínio é preferido. O PWB de alumínio geralmente igualmente contém uma camada fina de dielétrico, que possa dissipar o calor mais rapidamente.
Além do que a iluminação geral, conduziu o PWB pode igualmente fornecer a luz visível, infravermelha, e a luz ultravioleta. Comparado com outras fontes luminosas, o PWB do diodo emissor de luz pode fornecer uma energia mais alta.
Camada
|
1~64 camadas
|
Material
|
FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, alumínio
|
Capacidade de produção
|
30000 ㎡/months |
Forma da placa
|
Retangular, redondo, entalhes, entalhes, complexo irregular
|
Corte da placa
|
Tesoura, V-contagem, Aba-distribuída, afundada contra
|
Espessura da placa
|
0.2~8.0mm, cabo flexível 0.1-0.25mm
|
Peso de cobre
|
0.5oZ~12oZ
|
Máscara da solda
|
Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda
|
Tela de seda
|
Frente e verso ou Único-tomado partido etc. branco, amarelo, preto
|
Linha largura mínima/espaço
|
0.08mm/3mil
|
Dimensões máximas da placa
|
25.6inch*43.3inch ou 650mm*1100mm
|
Diâmetro de furo mínimo da broca
|
0.1mm
|
Diâmetro de furo de Min Laser Drill
|
0.075mm
|
Revestimento de superfície
|
HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc.
|
Toleranc da espessura da placa
|
± 10%
|
Largura de entalhe mínima
|
0,12", 3.0mm, ou 120mils
|
profundidade da V-contagem
|
20-25% da espessura da placa
|
Espessura de parede de PTH
|
>0.025mm
|
Furo Dia Tolerance de PTH
|
±0.076mm
|
Não furo Dia Tolerance de PTH
|
±0.05mm
|
Desvio da posição do furo
|
±0.076mm
|
Furos do dissipador
|
Sim
|
Padrão de qualidade
|
IPC-A600F/MIL-STD-105D
|
Formato de arquivo do projeto
|
DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG
|
FAQ:
Q1. Você tem MOQ limitou?
: Nós não temos nenhum MOQ limitamos, a ordem que mínima nós aceitamos somos 1pcs.
Q2: Todos seus produtos são certificados com UL, ROHS etc.?
: Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.
Q3: Que são os produtos principais de seus serviços de PCB/PCBA?
: Controle industrial, equipamento automotivo, médico, eletrônica de comunicação, dispositivos de segurança.
