Máscara branca tomada partido da solda do PWB do diodo emissor de luz da forma redonda HASL dobro de alumínio
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: PWB de alumínio redondo
Realçar:

PWB tomado partido dobro do diodo emissor de luz de HASL

,

PWB tomado partido dobro do diodo emissor de luz de 1.0mm

,

placa de alumínio do PWB de 1.2mm

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Padrão: IPC-Class2/Class 3
Espessura de cobre: 1OZ
Linha largura mínima: Linha largura mínima
Espessura da placa: 1.0/1.2/1.6mm
Revestimento de superfície: HASL, OSP, ENIG, dedo do ouro
Maneira do teste: Mosca-ponta de prova, testes de 100% AOI, 100% E testes,
Descrição de produto

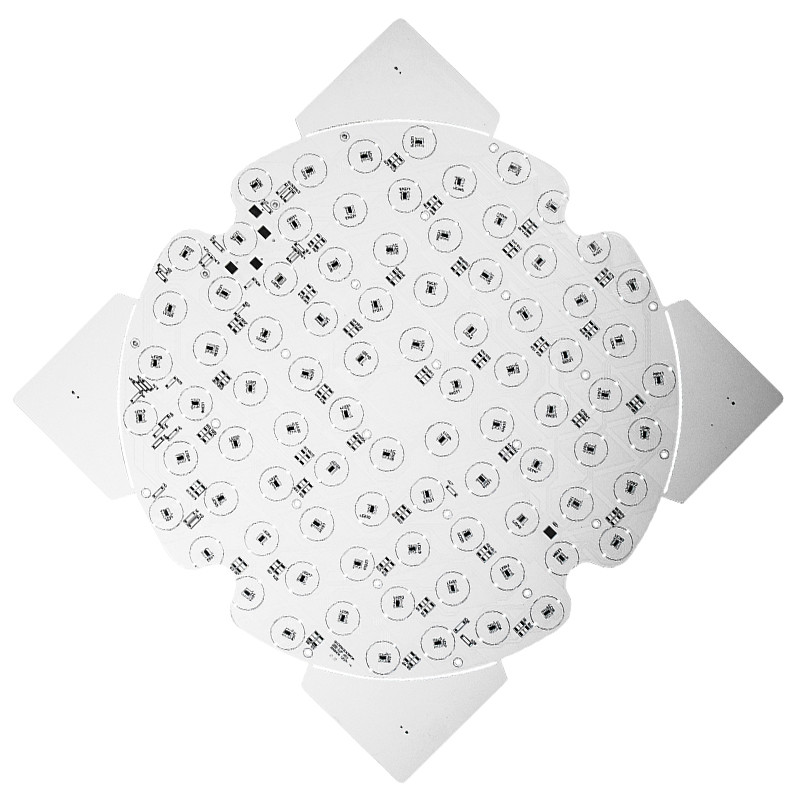

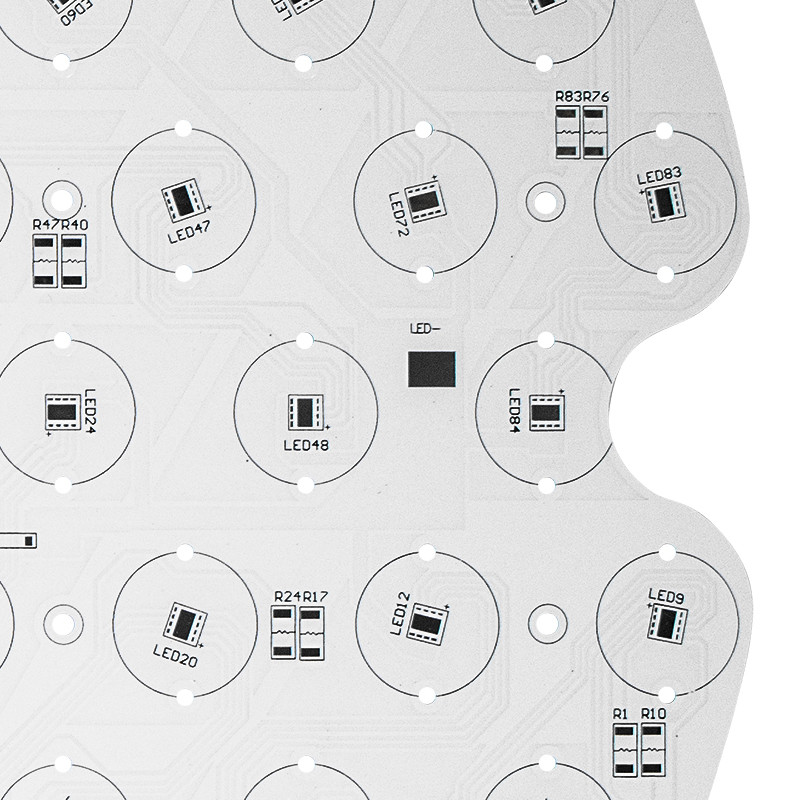

Máscara branca tomada partido da solda do PWB do diodo emissor de luz da forma redonda HASL dobro de alumínio



A máscara e o círculo brancos da solda dão forma ao fabricante de alumínio da placa do PWB



Não.

Artigo

Produção em massa

Protótipo

1

Camadas

1-8 camadas

1-36 camadas

2

Máximo Painel Tamanho

600*770mm (23,62 ″ do ″ *30.31)

600*770mm (23,62 ″ do ″ *30.31) 500*1200mm (19,69 ″ do ″ *47.24)

3

Espessura de Max.Board

8.5mm

8.5mm

4

Mínimo Placa Espessura

2L: 0.3mm,
4L: 0.4mm,
6L: 0.8mm

2L: 0.2mm,
4L: 0.4mm.
6L: 0.6mm

5

Min Inner Layer Clearance

0.1mm (4mil)

0.1mm (4mil)

6

Largura de Min Line

0.075mm (3/3 de mil.)

0.075mm (3/3 de mil.)

7

Espaço de Min Line

0.075mm (3/3 de mil.)

0.075mm (3/3 de mil.)

8

Tamanho de Min.Hole

0.15mm (6mil)

0.15mm (6mil)

9

Espessura chapeada mínima do furo

20um (0.8mil)

20um (0.8mil)

10

Tamanho do furo de Min Blind /Buried

0.1mm (4mil)

0.1mm (1-8layers) (4mil)

11

PTH Diâmetro Tolerância

±0.076mm (±3mil)

±0.076mm (±3mil)

12

Não PTH Diâmetro Tolerância

±0.05mm (±2mil)

±0.05mm (±2mil)

13

Desvio da posição do furo

±0.05mm (±2mil)

±0.05mm (±2mil)

14

Coppe pesado

4oz/140μm

6oz/175μm

15

S/M mínimo Pitch

0.1mm (4mil)

0.1mm (4mil)



Dificuldades de fabricação de PCBs de alumínio:



O processo de manufatura para quase o todo-alumínio PCBs é basicamente o mesmo. Aqui nós discutiremos os processos de manufatura principais, os problemas e suas soluções.

1: Gravura a água-forte de cobre

A folha de cobre usada em PCBs de alumínio é moderadamente mais grossa. Se a folha de cobre é mais de 3 onças contudo, gravura a água-forte exige o pagamento da largura. Se não é de acordo com a procura do projeto, a largura do traço será fora da tolerância após gravar. É por isso a compensação da largura do traço deve ser projetada exatamente. Os fatores de gravação com água-forte precisam de ser controlados durante o processo de manufatura.



2: Impressão da máscara da solda

Devido à folha de cobre grossa, há uma dificuldade na impressão da máscara da solda do PWB de alumínio. Isto é porque; se o cobre do traço é demasiado grosso então a imagem gravada terá uma grande diferença entre a placa baixa e a impressão da máscara da superfície e da solda do traço será bastante difícil. Consequentemente, a impressão duas vezes da máscara da solda é usada preferivelmente. O óleo da máscara da solda usado deve ser da qualidade aceitável e em alguns casos, o enchimento da resina é feito primeiramente e solda então a máscara

3: Fabricação mecânica:

O processo de manufatura mecânico envolve moldar, perfuração mecânica, e v-marcar, etc. Qual é saido em interno através. Isto tende a diminuir a força elétrica. Consequentemente, o cortador de trituração profissional e o cortador de trituração elétrico devem ser usados para a fabricação do baixo-volume dos produtos. Os parâmetros de furo devem ser ajustados para impedir que a rebarba gerencia. Isto ajudará sua fabricação mecânica.


FAQ:



Q1.  Como sobre os custos de envio?

:  Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.



Q2:  Todos seus produtos são certificados com UL, ROHS etc.?

:  Sim, nós somos certificados a ISO9001: 2015, ISO14001: 2015, IFA, UL, GV, ROHS.



Q3: Como sobre sua capacidade da fonte?

:  Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.
