Placa de circuito do diodo do PWB do controlador do diodo emissor de luz de Min Line Spacing 0.15mm
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: Placa de circuito impresso 05
Realçar:

PWB do controlador do diodo emissor de luz da entrelinha 0.15mm

,

PWB do controlador do diodo emissor de luz do ODM

,

Placa de circuito do diodo do diodo emissor de luz do ODM

Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Termos de pagamento: T/T, Western Union
Especificações
Nome do produto: DIODO EMISSOR DE LUZ PCBA DO OEM DO ODM
Camada: Única camada
Entrelinha mínimo: 0.15mm
Material: alumimum
Revestimento de superfície: OSP, HASLENIG OSP
Testes: Testes de função
Descrição de produto

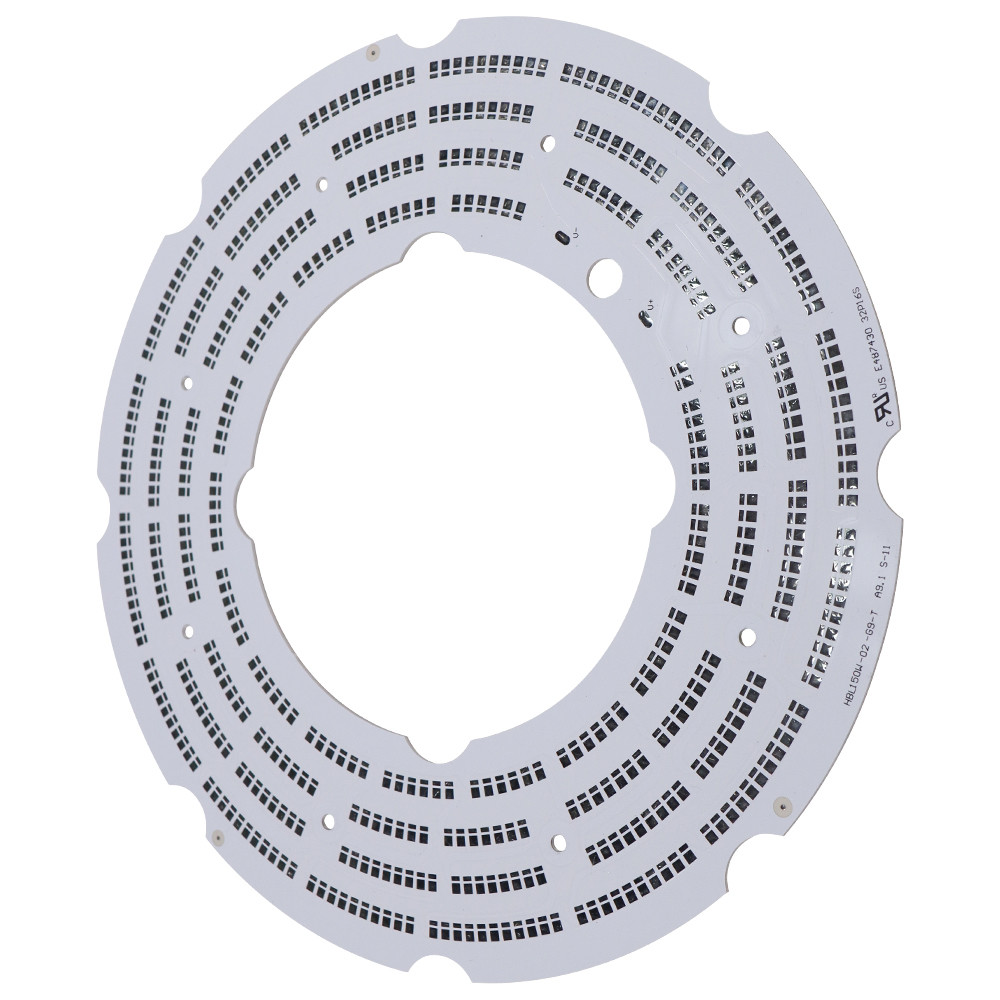

Placa de circuito do diodo do PWB do controlador do diodo emissor de luz de Min Line Spacing 0.15mm



Rohs conduziu o PWB de alumínio da lâmpada em volta da placa conduzida do PWB usada para a luz conduzida



Vantagens de PCBs de alumínio:

O uso de PCBs de alumínio oferece diversas vantagens sobre aquele de FR-4 regular PCBs. Comparado às construções FR-4 padrão, a oferta de alumínio de PCBs uma dissipação de calor dramaticamente superior. Embora somente um décimo da espessura do cola Epoxy-vidro convencional, os dielétricos em um PWB de alumínio possa ser 5 a 10 vezes mais condutor termicamente. Isto faz a gestão térmica mais eficiente de alumínio de PCBs em exponencialmente comparado àquele de um PWB rígido convencional. Consequentemente, os desenhistas podem usar uns mais baixos pesos de cobre em PCBs de alumínio do que aqueles sugeridos pelo IPC em suas cartas da calor-elevação.

Tipos diferentes de PCBs de alumínio
Os fabricantes foram bem sucedidos em tipos diferentes da inovação de PCBs de alumínio como:

PCBs de alumínio flexível: Estes usam os dielétricos flexíveis novos que caracterizam sistemas da resina do Polyimide com enchimentos cerâmicos para a isolação elétrica excelente, a condutibilidade térmica, e a flexibilidade. A base do metal usam o alumínio flexível tal como 5754 ou o similar. A combinação produz um PWB que o usuário pode se dobrar no lugar, mas não o uso para o dobramento regular.

PCBs de alumínio híbrido: Estes usam um material não-térmico como o subconjunto, que o construtor processa independentemente, e então ligações à base de alumínio usando materiais térmicos. Por exemplo, um convencional 2 - ou 4 o PWB da camada FR-4 ligou-se a uma base de alumínio ajuda a melhorar a dissipação de calor e a rigidez mecânica.

Multi-camada PCBs de alumínio: Os construtores fazem estes das camadas múltiplas de dielétricos termicamente condutores. O desenhista pode colocar umas ou várias camadas de circuitos enterrados nos dielétricos, e usa vias cegos e enterrados. Contudo, este PCBs não é tão eficaz no calor de transferência.

Através-furo PCBs de alumínio: Antes da laminação, o construtor deve pré-perfurar a base de alumínio, e aterra-a com dielétrico para formar o núcleo de um PWB da multi-camada. Isto permite que o construtor lamine ambos os lados da base de alumínio com materiais térmicos e subconjuntos do PWB. Após a laminação, o construtor pode furar o conjunto como o furo de um PWB multilayer convencional, com chapeado através dos furos que passam com os afastamentos no alumínio. Esta é a construção a mais complexa de um PWB de alumínio.



Tipo de produto

Placa conduzida redonda do PWB

Tamanho máximo do painel

20" *24” (1170mm*600mm)

Espessura de cobre

0.5oz, 1oz, 2oz, 3oz e 4 onças

Espessura dielétrica (à carcaça)

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm

Espessura terminada da placa

0.4mm a 4.0mm

Tolerância da espessura

+/--10%

Fazer à máquina de alumínio

A perfuração, batendo, moendo, distribuir, Dado-perfurando, interrompe a aba disponível

Tamanho do furo de Mínimo Terminação

0.25mm

Tensão de Max.working

2.5kVDC (dielétrico), 3.75kVDC de 0.075mm (dielétrico de 0.15mm)

Largura de Min.Track

0.2mm (8mils)

Diferença de Min.Track

0.2mm (8mils)

Passo mínimo da almofada de SMD

0.2mm (8mils)

Revestimento de superfície

HASL, HASL sem chumbo, ouro da imersão, ouro instantâneo, OSP

Cor de Soldermask

Branco, preto, outro disponíveis

Cor da legenda

Preto, branco, outro disponíveis

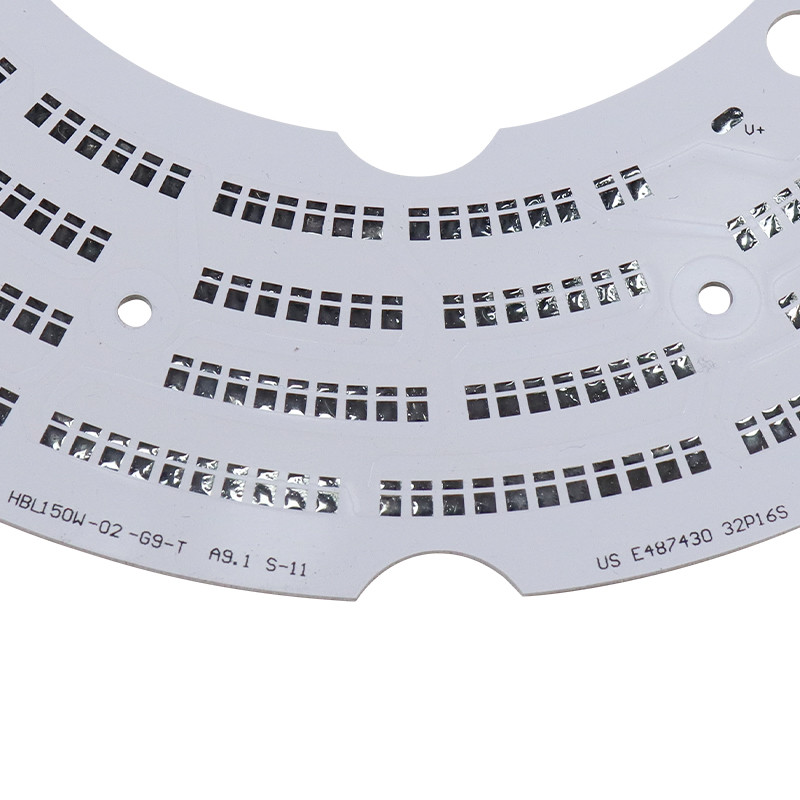

Placa de circuito do diodo do PWB do controlador do diodo emissor de luz de Min Line Spacing 0.15mm 0

FAQ:



Q1. Posso eu ter uma ordem da amostra para a luz conduzida?

: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.



Q2:  Você tem a conservação pós-venda do produto disponível para seus clientes?

: Sim, para todos os problemas da qualidade Fulltronics tomará nossa responsabilidade resolvê-la em qualquer altura que para você.


Q3:  Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
:  Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, GCCAM, ODB+ (.TGZ)
