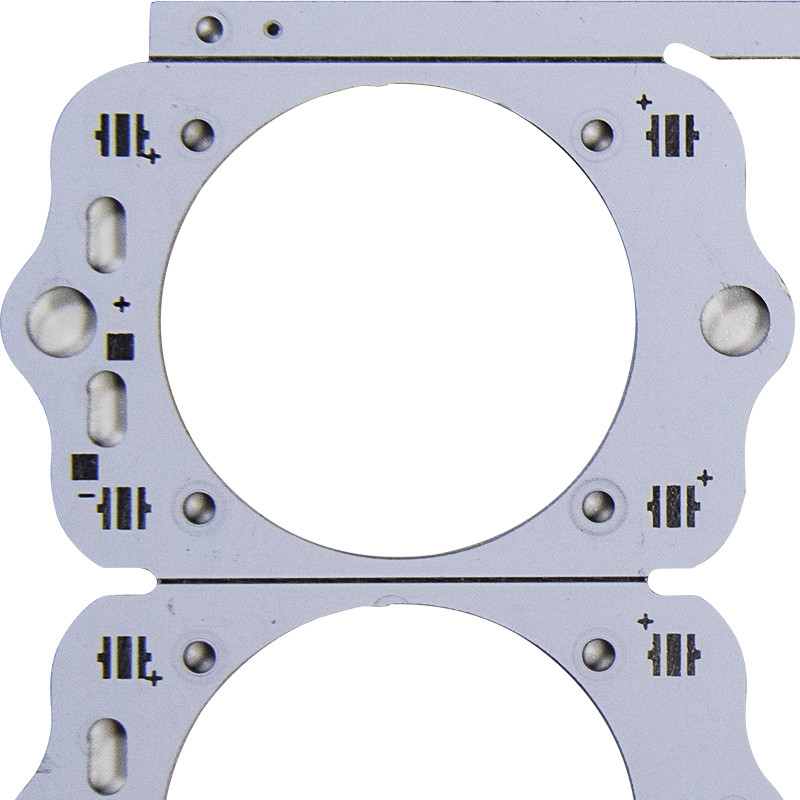

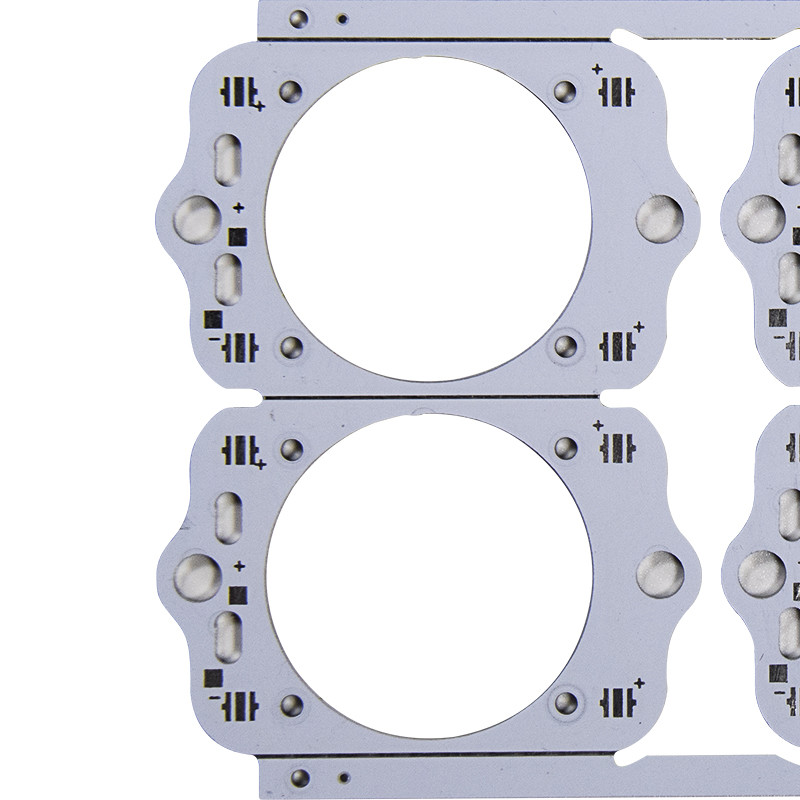

placa de circuito impresso eletrônica do PWB da lâmpada do diodo emissor de luz de 12V 24V 220V 18W
O PWB conduzido eletrônico imprimiu o PWB claro de alumínio dos bulbos da base da placa de circuito 18W
Estrutura de PCBs de alumínio:
A estrutura de um PWB de alumínio básico é aquela de uma estratificação folheada de cobre (CCL) suportou com uma base de alumínio. Uma folha de cobre e uma camada dielétrica compõem o CCL. A base de alumínio pode ter uma membrana baixa do alumínio adicional como uma proteção.
1. Camada de cobre da folha: Os fabricantes usam geralmente a mesma folha de cobre que se usam para as placas FR-4 regulares, a menos que as aplicações exigirem a grande capacidade de carga atual. Para os últimos, usam o cobre relativamente pesado, com a espessura que varia 1 a 10 onças. O lado interno da folha de cobre atravessa um zinco típico e um chapeamento de bronze melhorar sua força destacável, quando a superfície superior se submeter a um tratamento químico para impedir a oxidação.
2. Camada dielétrica: A espessura desta camada varia 50 a 200 um, e forma a tecnologia de núcleo do PWB de alumínio. A camada dielétrica tem a condutibilidade térmica excelente, a baixa resistência térmica, e propriedades elétricas altas da isolação. Igualmente tem propriedades de envelhecimento anti-térmicas excelentes e pode suportar o esforço térmico e mecânico.
A estrutura da camada dielétrica depende da aplicação. Por exemplo, uso de alumínio universal de PCBs um pre-preg da fibra de vidro da cola Epoxy como uma camada dielétrica, de resinas de alumínio especiais do uso de PCBs da condutibilidade térmica alta, e do uso de alumínio de alta frequência de PCBs um a camada dielétrica com um prepreg fibra de vidro da resina do Polyimide ou do Polyolefin.
3. Camada baixa de alumínio: Este é um material de alumínio da carcaça que atua como o componente de apoio. Junto com a condutibilidade térmica alta, a camada baixa deve ser apropriada para os processos de manufatura mecânicos regulares que incluem o corte, a perfuração, e o furo.
4. Membrana baixa: Feito do alumínio, a membrana baixa protege a superfície exterior da camada baixa de adquirir riscos e durante o processo de gravação com água-forte.
Ajustando a informação |
|
Material |
Alumínio |
Espessura |
1.0mm |
máscara da solda |
branco |
Diodo emissor de luz |
xp do cree |
TAMANHO |
10*10mm |
Certificado |
ROSH. ISO9001. UL |
Tratamento |
Sem chumbo |
Cobre |
1 onça |
FAQ:
Q1. Posso eu ter uma ordem da amostra para a luz conduzida?
: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.
Q2. Que sobre o prazo de execução?
: A amostra precisa 5-7 dias, tempo de produção em massa precisa 10-12 dias do trabalho para a quantidade da ordem mais do que
Q: Como posso eu conseguir uma amostra verificar sua qualidade?
: Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.
