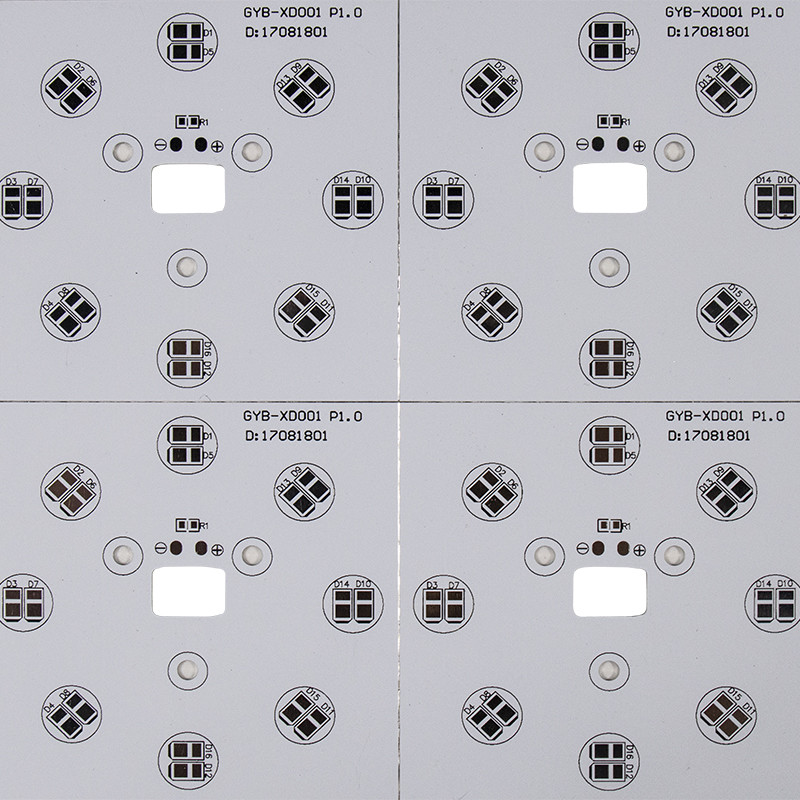

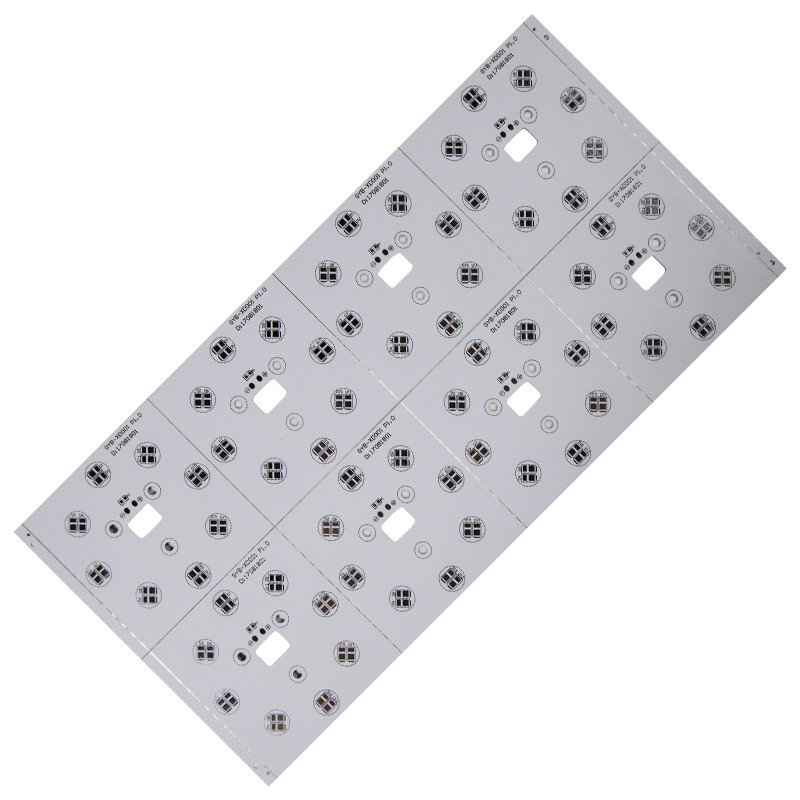

Espessura 0.4mm 4.0mm do conjunto da placa de circuito leve do diodo emissor de luz de SMD 94v0

O PWB de alumínio feito sob encomenda conduziu a iluminação do smd do oem da placa do PWB 94v0 conduziu o pcba

Tipos do PWB de alumínio:

Há um número de tipos de PCBs de alumínio que são usados em muitas aplicações baseadas em seus construção e projeto. Contudo, a finalidade principal de todo o PCBs de alumínio é quase a mesma; fornecendo soluções da dissipação de calor para as aplicações que envolvem a alta temperatura. Depois de são os tipos principais de PCBs de alumínio.

1. PWB de alumínio híbrido

Na construção de alumínio híbrida, o material não-térmico está processado e refinado separadamente antes que esteja aplicado aos materiais térmicos com uma base de alumínio.

A prática a mais comum está desenvolvendo 2 camadas ou 4 camadas de estrutura que compreende do material FR4 normalmente.

Um material não-térmico que seja ligado com material térmico e a base de alumínio fornece a rigidez e ajuda-a na dissipação do calor.

Esta ligação não-térmica é preferida sobre a utilização de todos os materiais térmicos porque caracteriza menos custo e abrange a condutibilidade térmica eficiente sobre os produtos FR4 regulares.

Nenhuma etapa dos dissipadores de calor ou do conjunto é exigida para o desenvolvimento deste produto.

os componentes do Através-furo podem facilmente ser ajustados usando janelas componentes na base de alumínio.

Isto ajuda em passar os cabos e os conectores através da carcaça. Também, o selo criado pela faixa da solda elimina a necessidade para adaptadores caros.

2. PCBs de alumínio Multilayer é muito comum em produtos da fonte de alimentação e vem com camadas múltiplas de dielétricos termicamente condutores.

Estes materiais são muito úteis quando são combinados com umas ou várias camadas de circuitos em que dielétrico termicamente condutor está enterrado entre as camadas com a ajuda dos vias cegos que igualmente atuam como um sinal ou uns vias térmicos.

a construção da Único-camada destes projetos não é muito eficaz, contudo, quando vêm com projetos que mais complexos fornecem uma solução ideal para muitas aplicações que envolvem a dissipação de calor.

3. PWB do alumínio do Através-furo

Quando se trata da maioria de construções complexas, uma única camada de alumínio é aterrada e pré-perfurada com antes aplicação da laminação, formando um núcleo de construções multilayer.

Os materiais de ligamento térmicos são usados então para laminar os materiais térmicos em ambos os lados do alumínio.

Uma vez que a laminação é feita, a perfuração está aplicada ao conjunto.

A fim manter a isolação elétrica apropriada, chapeada através dos furos criados como consequência da perfuração deve passar com os afastamentos de alumínio.
