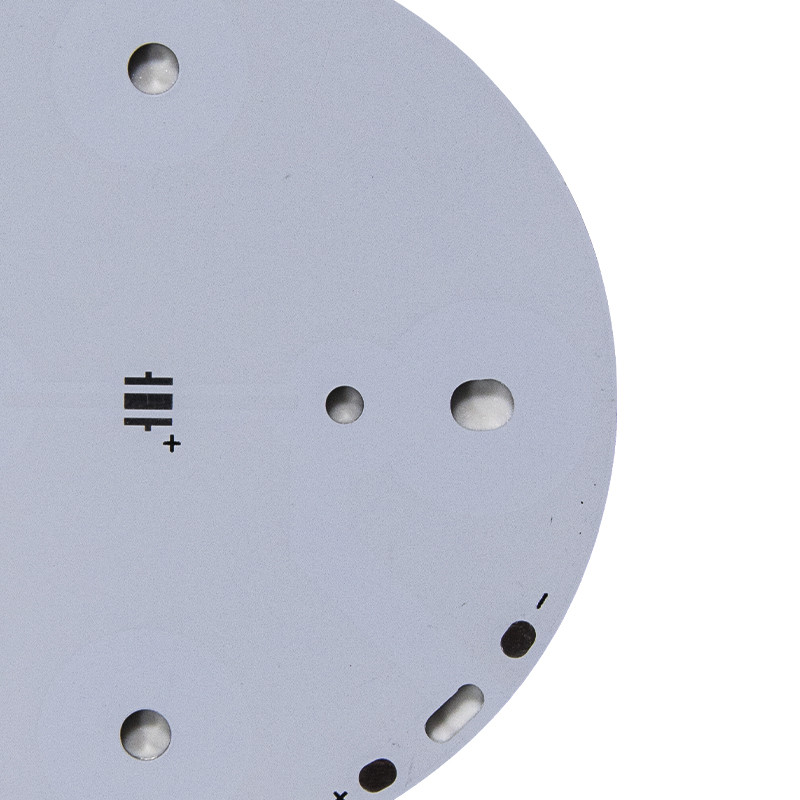

Placa de circuito feita sob encomenda redonda da eletrônica do PWB 94V0 do diodo emissor de luz de HASL ENIG

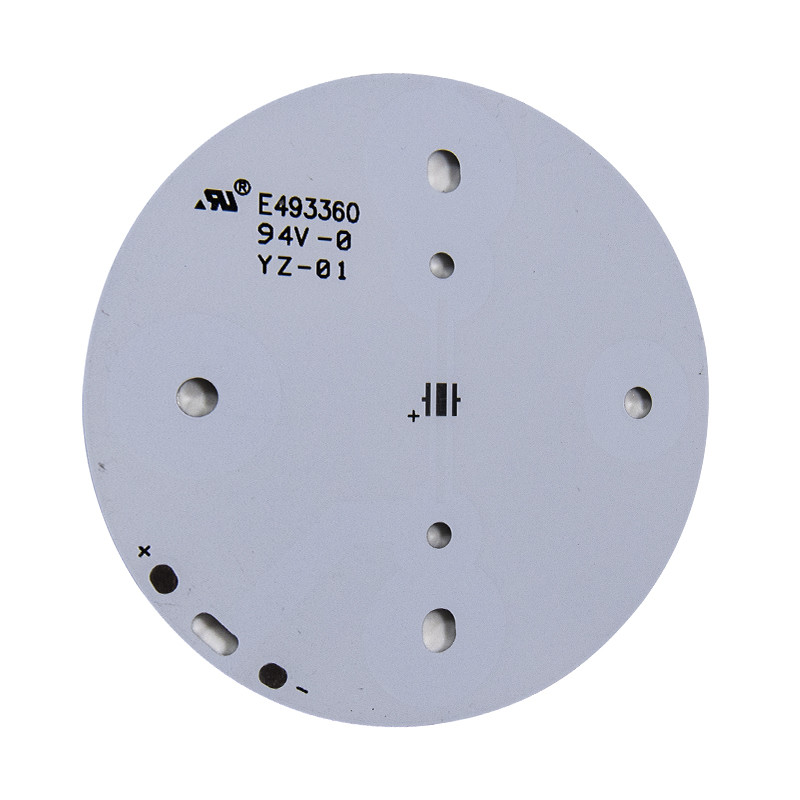

Da placa redonda do PWB 94v-0 da placa de circuito da eletrônica a base de alumínio conduziu o PWB
Que é PWB de alumínio?
Antes que nós olhemos no PWB de alumínio, nós devemos ter um conceito claro do que é PWB? O PWB é um acrônimo da placa de circuito impresso, que usa trajetos condutores e os traços incorporados em uma única placa que conecte eletricamente componentes eletrônicos diferentes na placa. O cobre é usado para fornecer um trajeto condutor que seja laminado no material da carcaça.
O PWB de alumínio, igualmente consultado como o PWB da base do metal, é um tipo de PWB que consiste em estratificação cobre-folheada e em um dielétrico fino termicamente condutor e camada eletricamente de isolamento de alumínio.
A folha de cobre adota o teste padrão desejado do circuito quando a base de alumínio permitir a calor-dissipação com a ajuda de um dielétrico colocado entre as camadas.
As construções de alumínio são divididas principalmente em três camadas
Camada do circuito: É uma camada de cobre que venha com uma espessura de ao redor 1 a 10 onças.
Camada de isolamento: Uma camada dielétrica de termicamente material condutor e eletricamente de isolamento
Camada de alumínio baixa: Isto é composto principalmente da carcaça de cobre ou de alumínio do metal. Há umas espessuras múltiplas disponíveis, contudo a espessura a mais comum é 1mm.
Espessura de cobre
|
6oz máximo
|
Espessura da placa
|
0.1mm-7.0mm
|
Mínimo Furo Tamanho
|
0.1mm
|
Linha largura mínima
|
0.075mm (3mil)
|
Entrelinha mínimo
|
0.075mm (3mil)
|
Revestimento de superfície
|
HASL, OSP, ENIG, dedos do ouro, etc.
|
Material da placa
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
Tolerância
|
tolerância do departamento do V-corte: +/-0.1mm
|
Envoltório e torção
|
5%
|
Espessura de Minimun do soldermask
|
10um
|
Soldermask
|
Azul preto branco verde etc. amarelo.
|
Certificado
|
ISO9001/UL
|
Serviço de teste
|
Teste de função do raio X de AOI
|
