PWB de MC da placa de circuito de Electronic Components Printed do fabricante da placa do PWB
2pcs
MOQ
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Yizhuo
Certificação: CE,ROHS,UL
Número do modelo: PWB claro conduzido 02
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa da caixa da boa qualidade do vácuo Package+
Tempo de entrega: 10-12 dias do trabalho
Especificações
Matéria-prima:: alumínio baseado
Espessura de cobre: 0.5oz, 1.0oz, 2oz, 3oz
Tipo de serviço: OEM/ODM
Mínimo Furo Tamanho: 0.25mm (10mils)
Revestimento de superfície: HASL, OSP, ENIG, dedo do ouro
Ângulo de V-CUT: 20, 25, 30, 45 graus
Descrição de produto

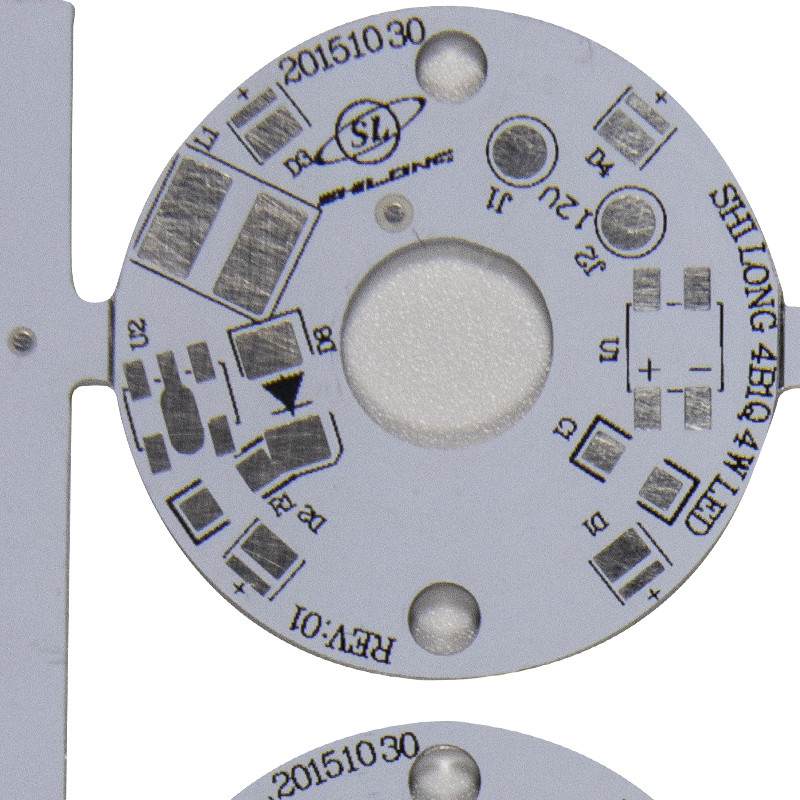

PWB de MC da placa de circuito de Electronic Components Printed do fabricante da placa do PWB


Uma placa de circuito impresso de alumínio contém tipicamente a folha de cobre, a camada de isolamento térmica e a carcaça do metal, sua partilha da estrutura em três camadas:

  1. Camada do circuito: o equivalente de uma espessura ordinária do cobre do PWB de 1oz a 10oz.
  2. Camada da isolação: A isolação é uma camada de material de isolamento térmico com baixa resistência térmica. Espessura: 0,003" a 0,006" polegada são a tecnologia de núcleo de alumínio do PWB.
  3. Camada baixa: uma carcaça do metal, geralmente de alumínio ou de cobre.

Benefícios das placas de circuito impresso baseadas de alumínio

  1. Baixo custo: O alumínio é um metal que possa ser encontrado em uma variedade de climas, assim que é fácil minar e refinar. Consequentemente, os custos de fazer assim são significativamente mais baixos do que outros metais. Por sua vez, isto significa que os produtos da fabricação com estes metais são menos caros também.
  2. A favor do meio ambiente: O alumínio é não-tóxico e reciclável. A fabricação com alumínio é igualmente conducente à energia de conservação devido a sua facilidade do conjunto. Para fornecedores da placa de circuito impresso, usar este metal ajuda a manter a saúde de nosso planeta.
  3. Dissipação de calor: As altas temperaturas podem causar dano severo à eletrônica, assim que é sábio usar um material que possa ajudar a dissipar o calor. O alumínio pode realmente transferir o calor longe dos componentes vitais, assim minimizando o efeito que prejudicial poderia ter na placa de circuito.
  4. Durabilidade mais alta: O alumínio fornece a força e a durabilidade a um produto que as bases cerâmicas ou da fibra de vidro não possam. O alumínio é uma matéria-prima resistente que possa reduzir a ruptura acidental durante a fabricação, a manipulação, e o uso diário.
  5. Peso leve: Para sua durabilidade incrível, o alumínio é um metal surpreendentemente de pouco peso. O alumínio adiciona a força e a superação sem adicionar em algum peso adicional.



Tipo de produtoCamada layer~2 do PWB 1 de Al Clad
Tamanho máximo do painel20" *24” (1170mm*600mm)
Espessura de cobre0.5oz, 1oz, 2oz, 3oz e 4 onças
Espessura dielétrica
(à carcaça)
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm
Espessura do núcleo da carcaça0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm
Espessura terminada da placa0.4mm a 4.0mm
Tolerância da espessura+/--10%
Fazer à máquina de alumínioA perfuração, batendo, moendo, distribuir, Dado-perfurando, interrompe a aba disponível
Tamanho do furo de Mínimo Terminação0.25mm
Tensão de Max.working2.5kVDC (dielétrico), 3.75kVDC de 0.075mm (dielétrico de 0.15mm)
Largura de Min.Track0.2mm (8mils)
Diferença de Min.Track0.2mm (8mils)
Passo mínimo da almofada de SMD0.2mm (8mils)
Revestimento de superfícieHASL, HASL sem chumbo, ouro da imersão, ouro instantâneo, OSP
Cor de SoldermaskBranco, preto, outro disponíveis
Cor da legendaPreto, branco, outro disponíveis
EtestSIM
RohsSIM
Padrão de referênciaClasse 2 de IPC-A-600G
Furos especiaisPonto que enfrenta, furos do copo
Os dados entraramGerbers, AutoCad, Cam350, PROTEL 99SE, PROTEL DXP,
PÕE PWB, ODB+. (TGZ)



PWB de MC da placa de circuito de Electronic Components Printed do fabricante da placa do PWB 0

FAQ:
 Q: Como sobre sua capacidade da fonte?
: Nossa capacidade da fonte é por volta de 2000 sqm cada dia. onde nossos 25 espaço da fábrica de 000 sqm hospedam operações do R&D, do mercado, da logística e da obtenção.

Q: Como posso eu conseguir uma amostra verificar sua qualidade?
:  Após a confirmação do preço, você pode colocar ordens para amostras para seus testes e avaliação.

Q: Que sobre a data do transporte e de entrega?
:  Normalmente, nós usamos internacional expressamos (como, Fedex, DHL, TNT) para entregar amostras e ordens pequenas do volume. Para a grande ordem maciça, nós podemos arranjar o transporte pelo mar.
