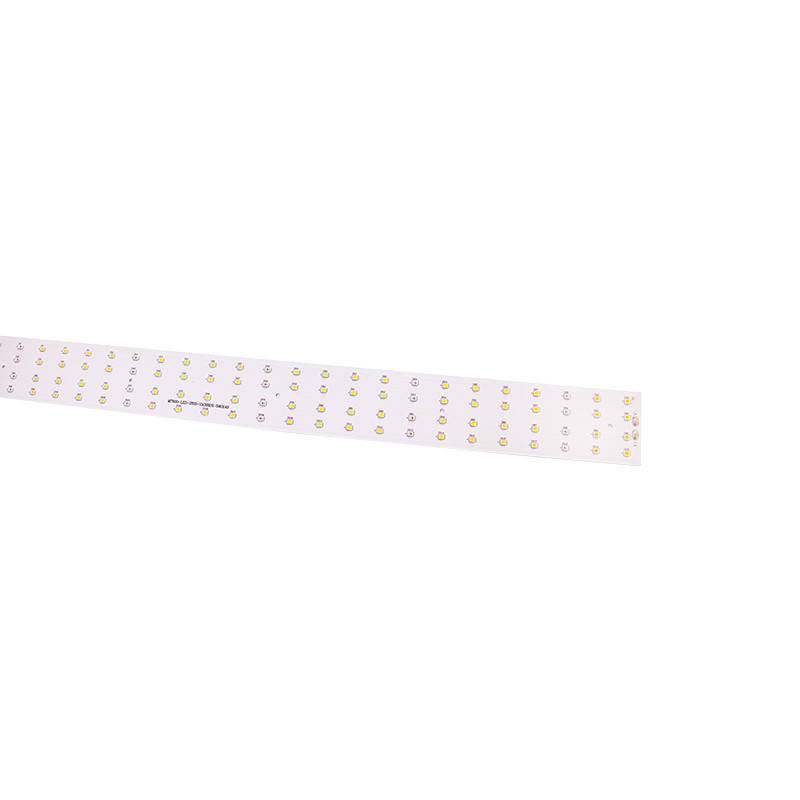

Placa de circuito de alumínio da cópia do diodo emissor de luz do PWB da base de Min Line Spacing 4mil
| Materiais: | Alumínio baixo | Thichkness: | 1.5mm |
|---|---|---|---|
| Espessura do Cu: | 1oz | Condutibilidade térmica: | Personalização |
| Cor da solda: | Personalização de concessão verde branca preta | Legenda: | Personalização |
| De superfície terminado: | IF-HASL OSP |
| Tipo do PWB | Tipo material | Tipo material | |||||||
| Único PWB do lado PWB dobro do lado PWB Multilayer Único PWB do lado |
CEM-1 FR-4 Alumínio Cobre Cerâmico |
SY KB IL LianMao HongRen Arlon KingWong VT Latifundiário 5052 séries |
|||||||
| A vantagem de nós | |||||||||
| 1 | Nós temos nossos próprios, independente do sistema do tratamento de águas residuais. Certifique-se que haverá um espaço muito grande do desenvolvimento e a estabilidade do ambiente de produção no futurer | ||||||||
| 2 | A operação flexível, pode estar na produção de grupos pequenos. Igualmente pode produzir grandes quantidades. Pode salvar a produção rapidamente. | ||||||||
| 3 | A produção dobro urgente por 24 horas, a produção Multilayer urgente da amostra da amostra para 48 hours.completely de acordo com exigências de cliente | ||||||||
| Sobre os arquivos | |||||||||
| 1 | Você tem arquivos do gerber ou arquivos do PWB | ||||||||
| 2 | Você tem amostras do PWB. envie-nos a amostra. nós ajudá-la-emos para a cópia gratuita | ||||||||
| Como calcular o preço | |||||||||
| 1 | Por exemplo, seu tamanho tomado partido dobro do PWB é 100 milímetros * 200 milímetros de largura, dobro longo tomaram partido preço do PWB são $60 medidores de um quadrado. Assim os resultados 100MM*200MM*$60/1000000=$1.2 do cálculo | ||||||||
| 1 inch=25.4mm | |||||||||
| Sobre o transporte. | |||||||||
| Toda a cotação não inclui o custo do transporte | |||||||||
| 1 | Você encontra uma empresa de transmissão do frete para ajudá-lo, quando nós terminamos o PWB, que nós o wiill envia a sua empresa do remetente diretamente. Você diretamente às despesas de transporte pagas à empresa do remetente | ||||||||
| 2 | Nós ajudamo-lo responsável para o transporte, frete incluído no preço. De acordo com quanto dinheiro uma computação do quilograma. | ||||||||
| 3 | A fim salvar custos. O melhor é você tem a empresa familiar do remetente | ||||||||
| Capacidade de processo | ||||||||||||||
| Tipo material: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Espessura do tanoeiro: 0.5-12OZ | |||||||||||||
| Espessura da placa: 0.2-6.0mm | Tamanho mínimo do furo: 0.25mm (tamanho terminado do furo) | |||||||||||||
| Min Line Width /spacing: 0.08mm | Precisão de furo: +/--0,05 | |||||||||||||
| Tamanho de trabalho máximo: 520*620mm (21.25x24.5inch) | Espessura da camada de Min Inner: 0.1mm | |||||||||||||
| A placa mínima da espessura para a superfície de HAL terminou: 0.4mm | Certificado: Rohs, Iso9001, UL (na certificação) | |||||||||||||
| Espessura mínima 4 camadas: 0.4mm | Espessura mínima 6 camadas: 0.6mm | |||||||||||||
| Contagem mínima/máxima da camada: 1/20 | Regularidade da laminação: +/-0.05mm | |||||||||||||
| Passo mínimo de SMD: 0.125mm | Min Dam Between Fine Pitch: >0.1mm | |||||||||||||
| Camada para mergulhar o registro:<0> | Controle da impedância: +/--5% | |||||||||||||
| Impedância diferencial: +/--10% | Curva da placa/tolerância da torção:<0> | |||||||||||||
| Chapeando a relação do spect: <8:1> | Chapeamento COV: <10> | |||||||||||||
| De superfície terminado: IF-HASL, ouro da imersão/lata/./Plating de prata Gold/OSP, | Luminoso de PTH: nível 9-9.5 | |||||||||||||
| Máscara da solda: Verde, vermelho, azul, branco, preto, amarelo. | Chapeando a extensibilidade: >15% | |||||||||||||
Por que nos escolha
1) A eletrônica Co. de Shenzhen Yizhuo, Ltd foi estabelecida em 2012 anos, nossa área da fábrica mais de 5.000 medidores quadrados, 120 trabalhadores
2) Nós temos os sistemas de controlo da boa qualidade, incluindo o 9001:2008 do ISO;
3) Nossa fábrica tem o CE, ROHS, certificação do UL
4) Todos os componentes que nós nos usamos são os novos & originais;
5) O serviço de uma parada pode ser proporcionado do projeto do PWB, fabricação do PWB das camadas 1-32, fonte dos componentes, conjunto do PWB, inteiramente ao conjunto do produto.
Dispositivos apropriados do PWB de alumínio
Produtos da iluminação do diodo emissor de luz
Atualmente, o PWB de alumínio tem-se usado extensamente iluminando PWB, especialmente PWB do diodo emissor de luz. Além de iluminar o dispositivo, há principal outros senarios que são apropriados para o PWB de alumínio.
1. Equipamento audio:
Entrada, amplificador da saída, amplificador equilibrado, amplificador audio, pré-amplificador, amplificador de potência, etc.
2. Equipamento da fonte de alimentação:
C.A. do regulador do interruptor ‘regulador do interruptor do conversor da C.C./‘, etc.
3. Equipamentos eletrônicos de uma comunicação:
Amplificador de alta frequência do ‘circuito transmissor elétrico filtro’.
4. Equipamento da burótica:
Motorista do motor, etc.
5. Automóvel:
Regulador, dispositivo de ignição, controlador do poder, etc. eletrônicos.
6. Computador:
Placa de processador central, motorista de disco flexível, dispositivo da fonte de alimentação, etc.
7. Módulo de poder:
Conversor, relé de circuito integrado, ponte de retificador, etc.
FAQ:
Q1: Você tem alguma exigência da quantidade de ordem mínima?
: não, a amostra você apenas precisa um mínimo de 2 partes.
Q2. Que é necessário para a cotação do PWB PCBA?
: PWB: Arquivo da quantidade, do Gerber e exigências da técnica (material, tratamento de superfície do revestimento, espessura de cobre, espessura da placa,…)
Q3: Como sobre os custos de envio?
: Os custos de envio são determinados pelo destino, peso, tamanho da embalagem dos bens. Deixe-nos por favor saber se você nos precisa do citar os custos de envio.
